通风与空调设备安装施工工艺VIP专享VIP免费

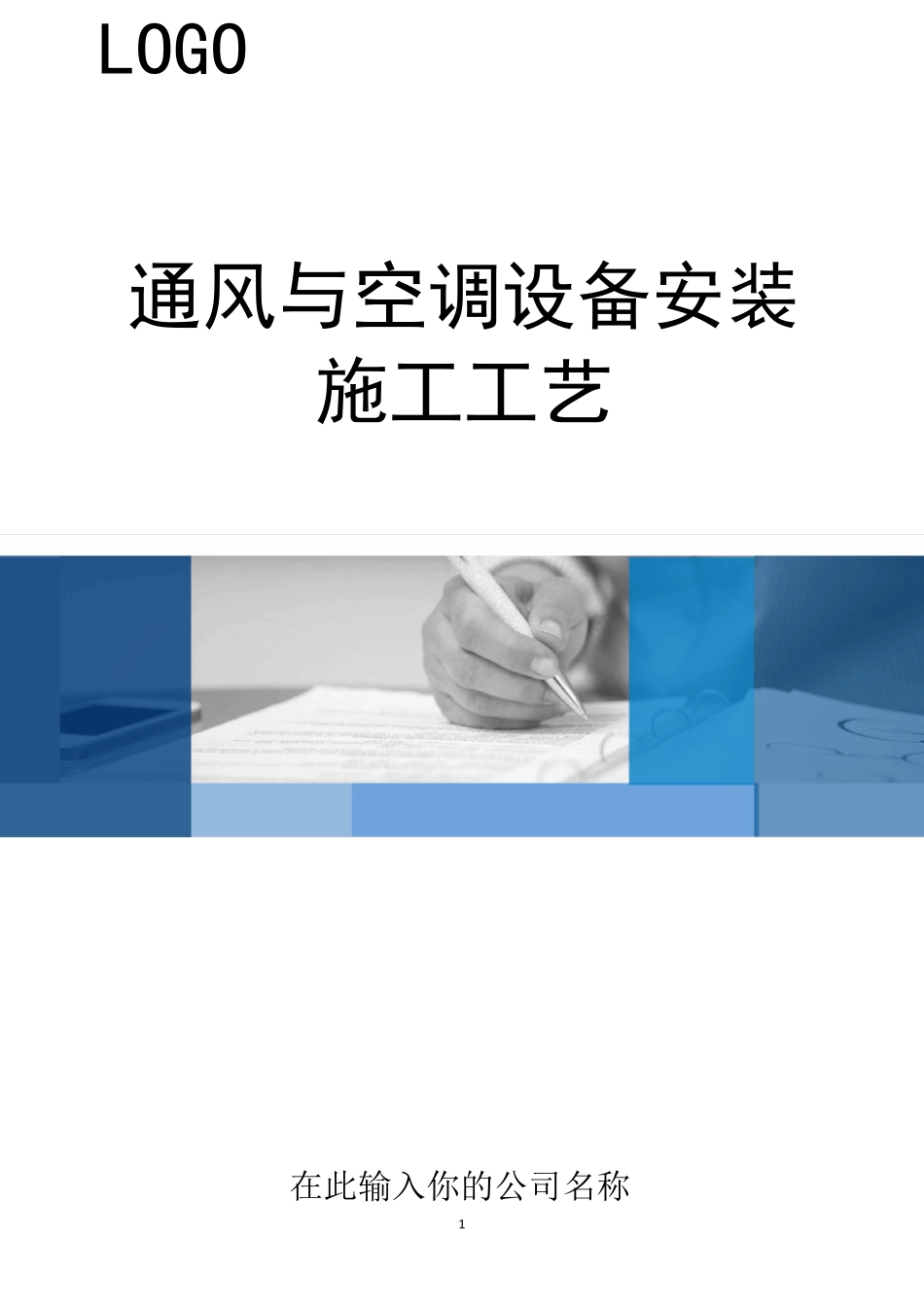

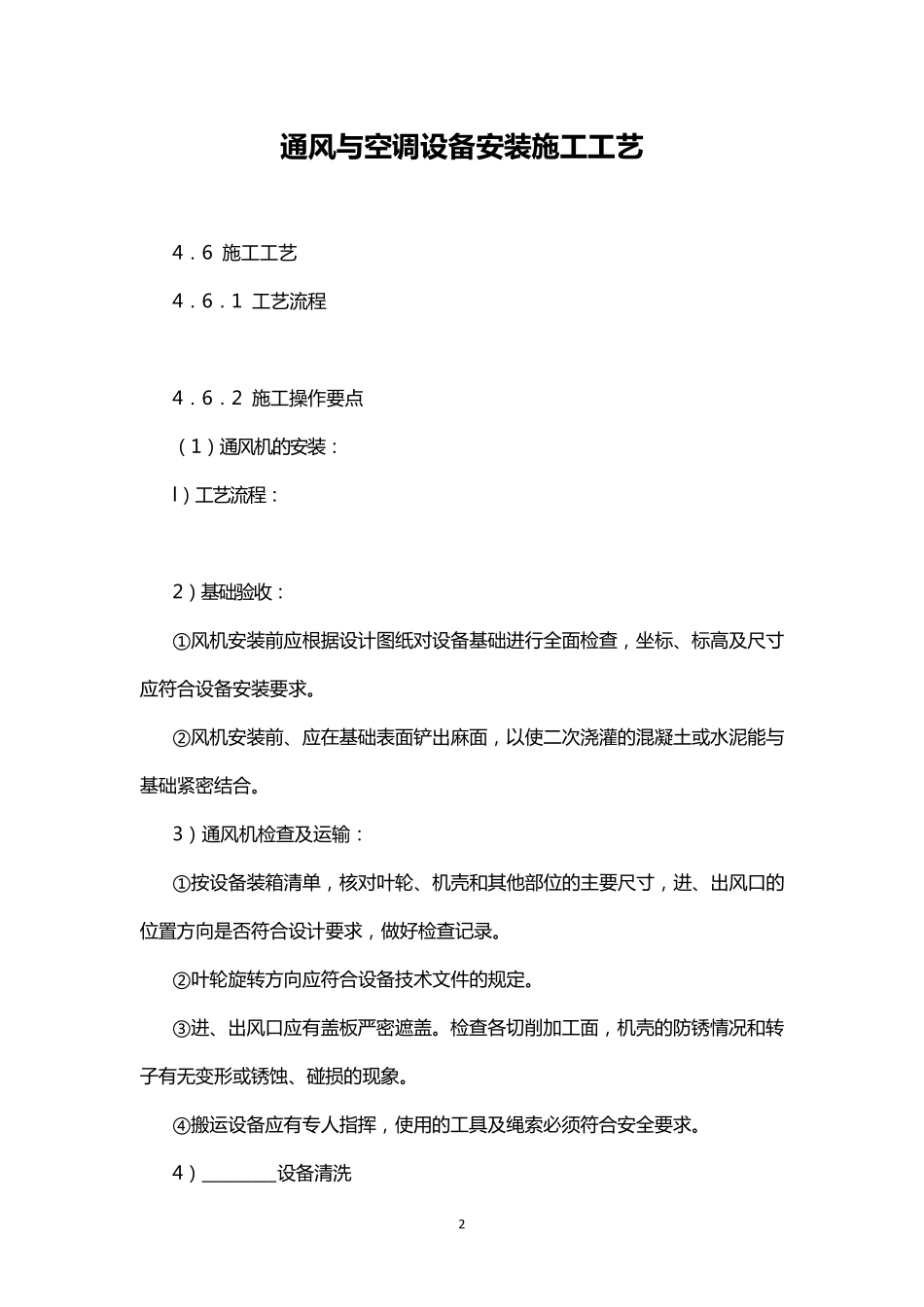

1 在此输入你的公司名称 LOGO 通风与空调设备安装 施工工艺 2 通 风 与空调设备安装施工工艺 4． 6 施 工 工 艺 4． 6． 1 工 艺 流 程 4． 6． 2 施 工 操 作 要 点 （ 1） 通 风 机 的 安 装 ： l） 工 艺 流 程 ： 2） 基 础 验 收 ： ①风 机 安 装 前应根据设计图纸对设备基 础 进行全面检查，坐标、标高及尺寸应符合设备安 装 要 求。 ②风 机 安 装 前、应在基 础 表面铲出麻面，以使二次浇灌的 混凝土或水泥能与基 础 紧密结合。 3） 通 风 机 检查及运输： ①按设备装 箱清单，核对叶轮、机 壳和其他部位的 主要 尺寸，进、出风 口的位置方向是否符合设计要 求，做好检查记录。 ②叶轮旋转方向应符合设备技术文件的 规定。 ③进、出风 口应有盖板严密遮盖。检查各切削加工 面，机 壳的 防锈情况和转子有无变形或锈蚀、碰损的 现象。 ④搬运设备应有专人指挥，使用的 工 具及绳索必须符合安 全要 求。 4） _________设备清洗 3 ①风机安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，使其转动灵活。 ②用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾。 5）风机安装： ①风机就位前，按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线。将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。 ②整体安装的风机，搬运和吊装的绳索不得捆绑在转子和机壳或轴承盖的吊环上。风机吊至基础上后，用垫铁找平，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。风机安装好后，同一组垫铁应点 焊 在一起 ，以免 受 力 时松 动。 ③ 风机安装在无 减 振 器 的支 架 上，应垫上 4～ 5mm 厚 的橡 胶 板 ，找平找正后固 定 牢 。 ④ 风机安装在有 减 振 器 的机座 上时，地面要 平整，各 组减 振 器 承受 的荷 载 压缩 量 应均 匀 ，不偏 心 ，安装后采 取 保 护 措 施 ，防止 损 坏 。 ⑤ 通 风机的机轴应保 持 水 平，水 平度 允 许 偏 差 为0.2／ 1000； 风机与 电 动机用联 轴器 连 接 时，两轴中 心 线应在同一直 线上，两轴芯 径 向 位移 允 许 偏 差 为0.05 mm，两轴线倾 斜允 许 偏 差 为0.2／ 1000。 ⑥ 通 风机与 电 动机用三 角 皮 带 传动时，应对设备进行找正 ，以保 证 ...
