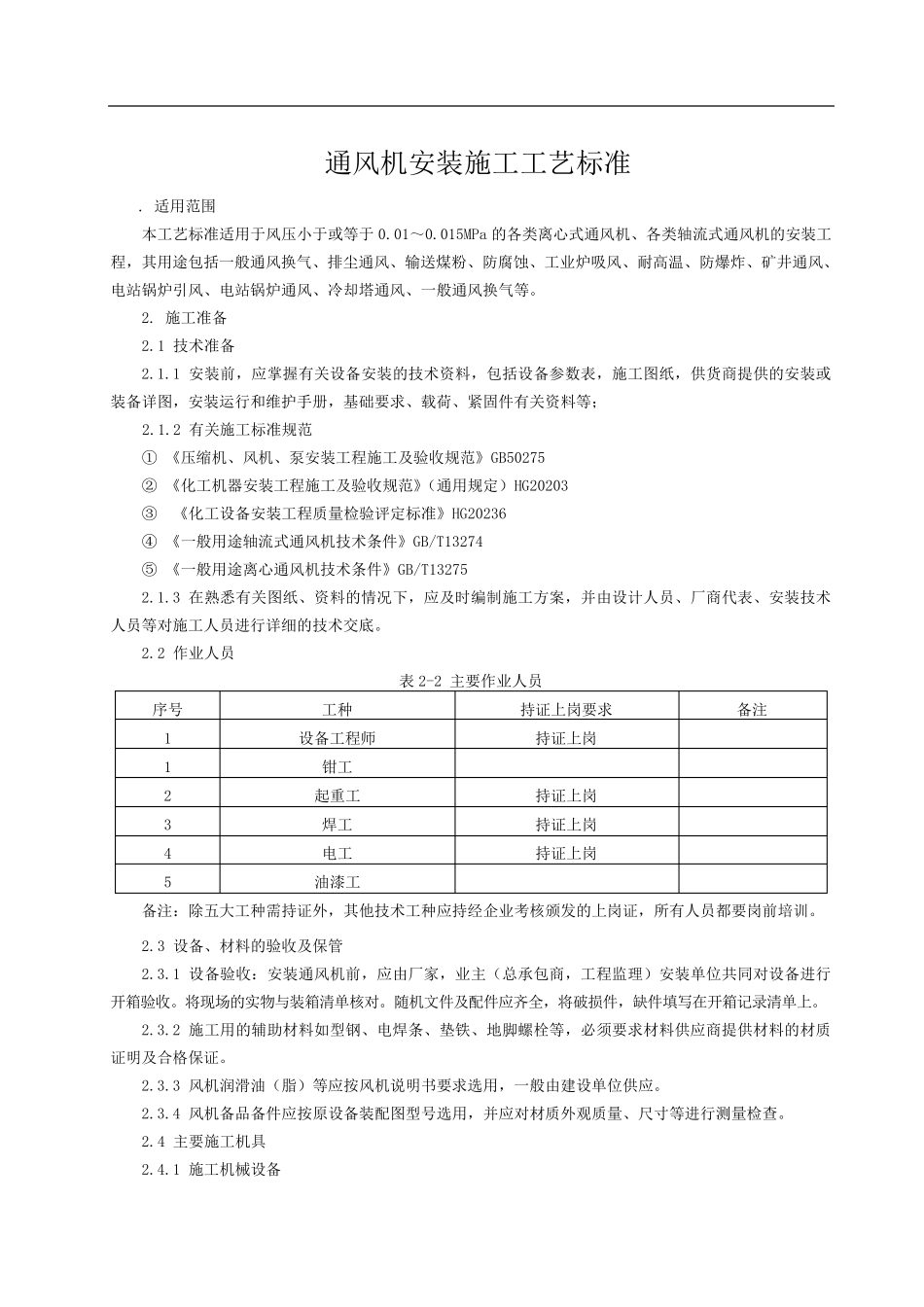

通风机安装施工工艺标准 . 适用范围 本工艺标准适用于风压小于或等于0.01～0.015MPa 的各类离心式通风机、各类轴流式通风机的安装工程，其用途包括一般通风换气、排尘通风、输送煤粉、防腐蚀、工业炉吸风、耐高温、防爆炸、矿井通风、电站锅炉引风、电站锅炉通风、冷却塔通风、一般通风换气等。 2. 施工准备 2.1 技术准备 2.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等； 2.1.2 有关施工标准规范 ① 《压缩机、风机、泵安装工程施工及验收规范》GB50275 ② 《化工机器安装工程施工及验收规范》（通用规定）HG20203 ③ 《化工设备安装工程质量检验评定标准》HG20236 ④ 《一般用途轴流式通风机技术条件》GB/T13274 ⑤ 《一般用途离心通风机技术条件》GB/T13275 2.1.3 在熟悉有关图纸、资料的情况下，应及时编制施工方案，并由设计人员、厂商代表、安装技术人员等对施工人员进行详细的技术交底。 2.2 作业人员 表2-2 主要作业人员 序号 工种 持证上岗 要求 备注 1 设备工程师 持证上岗 1 钳 工 2 起 重 工 持证上岗 3 焊 工 持证上岗 4 电工 持证上岗 5 油 漆 工 备注 ： 除 五 大 工种需 持证外 ，其他 技术工种应持经 企 业考 核 颁 发 的上岗 证，所 有人员都 要岗 前培 训 。 2.3 设备、材 料的验收及保 管 2.3.1 设备验收： 安装通风机前，应由厂家 ，业主（总 承 包商，工程监 理 ）安装单 位 共 同 对设备进行开 箱 验收。将 现 场 的实 物 与 装箱 清 单 核 对。随 机文 件及配 件应齐 全 ，将 破 损 件，缺 件填 写 在开 箱 记 录 清 单 上。 2.3.2 施工用的辅 助 材 料如 型 钢 、电焊 条、垫 铁 、地 脚 螺 栓 等，必 须 要求材 料供应商提供材 料的材 质证明 及合 格 保 证。 2.3.3 风机润 滑 油 （脂 ）等应按 风机说 明 书 要求选 用，一般由建 设单 位 供应。 2.3.4 风机备品 备件应按 原 设备装配 图型 号选 用，并应对材 质外 观 质量、尺 寸 等进行测 量检查 。 2.4 主要施工机具 2.4.1 施工机械 设备 吊 车 、 卷 扬 机 、 电 焊 机 。 2.4.2 主 要 工 具 倒 链 、 电 气 焊 工 具 、 千 斤 ...
