通风机进出口与风管的连接方式分析VIP免费

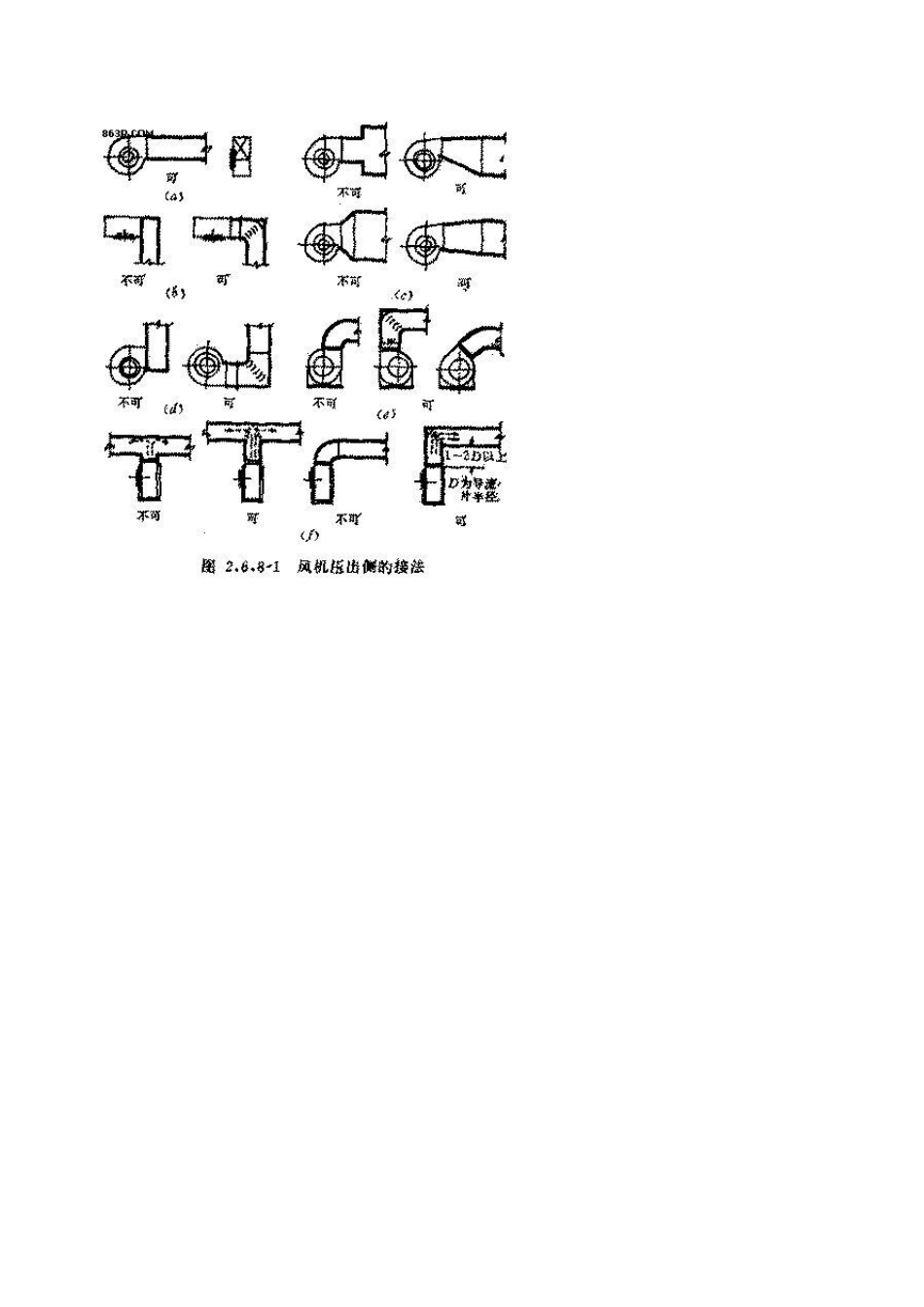

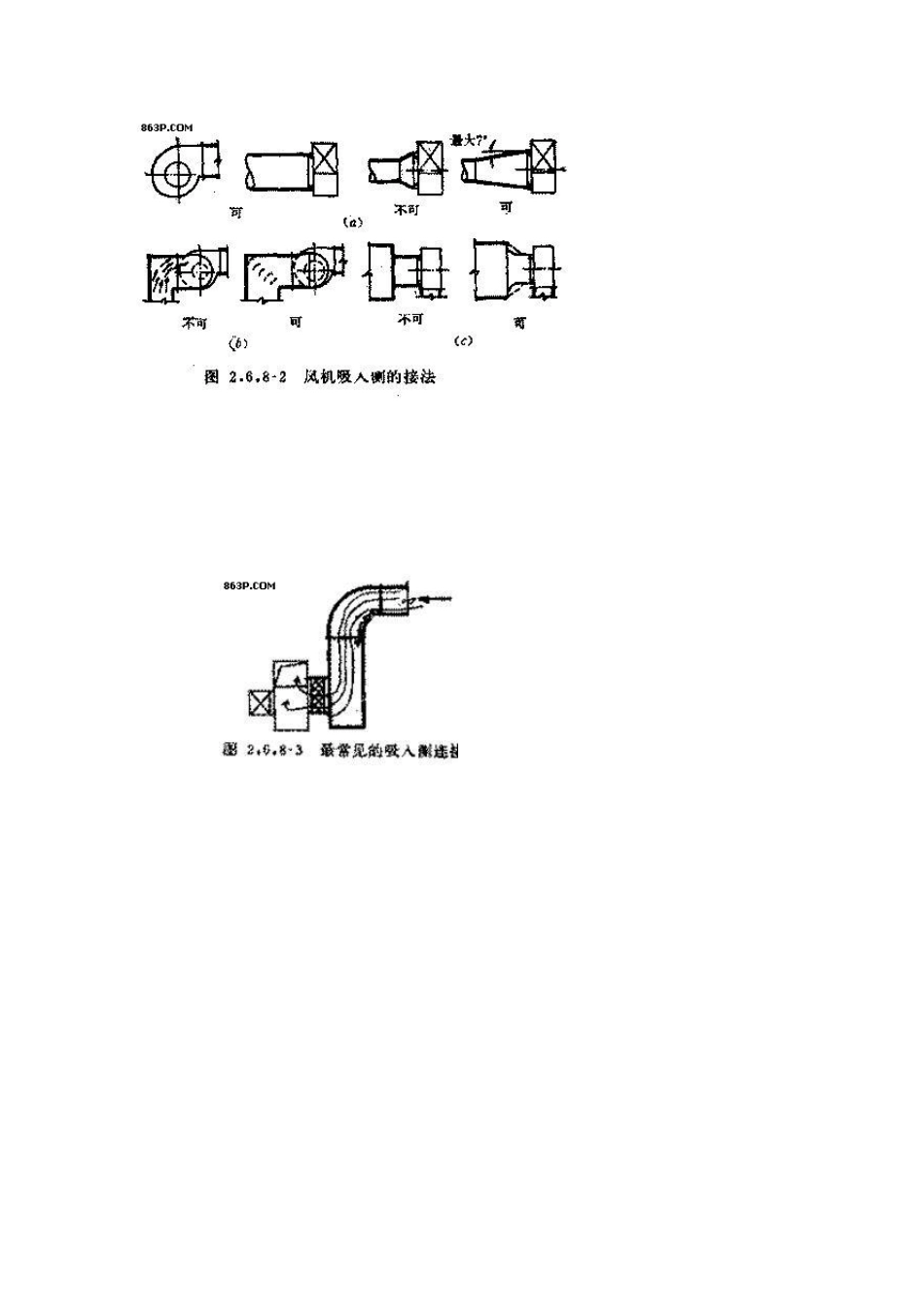

通风机进、出口与风管的连接方式分析 1)风机压出侧可与不可的连接法见图 2.6.8-1，吸入侧见图 2.6.8-2。 2)风机吸入口与风管的连接对风机性能影响甚大。比较起来吸入侧的影响比压出侧更为重要，设计时必须给予足够重视。 工程中由于风机吸入侧与风管的连接不妥，使风量减少，风机效率下降，造成系统失败者为数不少。下面指出的几点必须注意。 1)设计时应考虑吸入段的压力损失，尤其应注意风机吸人口的气流均匀。从管道连接上极力避免偏流、涡流产生。 2)普通最常见的吸入侧边接如图 2.6.8-3。由于在叶轮入口产生涡流而容易引起偏流。为克服这一缺点应当： <1>在吸入口前的直角弯头内加导流叶片，这一措施可以使容量损失减少 20%。如图 2.6.-4(a)。 <2>风管 A的尺寸取吸入口 B的 1.25倍，如图 2.6.8-4(b) 。 <3>在吸入管中线上装一长度为 C=1/3D的板，如图 2.6.8-4(c)。 3)风机吸入侧防止偏流的尺寸规定见图 2.6.8-5。图中尺寸：C=风机吸入口直径，D=1.25℃；E=300，不得超过 45℃；F由 E来决定。 风机压出口至弯头的最小距离为 L=1.5B~2.5B。B为风机出口之长边尺寸，见图 2.6.8-6。 而一些整体空调箱与组合空调箱的多风机出风口与管的连接建议参考图 2.6.8-7施工。 风机软连接 风机软连接 简介 风机软连接是风机进口和风机出口的柔性连接配件，用于风机消声降噪和风机管道的热补偿管道变形。 使用范围 风机软连接主要使用在民用，工业建筑的通风管道，风机的进出口。 分类 风机软连接分为矩形风机软连接，圆形风机软连接，天圆地方型软连接，按照材质分为：帆布风机软连接，橡胶风机软连接，不锈钢风机软连接，织物风机软连接，按照压力分为：正压风机软连接，负压风机软连接，风机软连接等 连接方式 风机软连接的连接方式有 1.法兰连接 2.焊接连接 3.卡箍连接也叫抱箍连接 各种材质的用途和区别 风机软连接帆布材质用于普通风机，如商场，超市，写字楼，民房等空气流通风机的连接处，这种风机一般安装在室内，主要用于空气流动和疏导，没有高温和腐蚀和老化限制，是最早最基本的风机软连接，近年来由于消防的要求这种风机软连接也逐渐淡处市场，因为帆布的防火效果是达不到要求的，即时有一种三防布也并不能保证 280度温度下 30分钟使用。故的硅钛防火软连接解决了这一问题，也是防火软连接的重要分支。风机软连接橡胶材质则用于高压，耐腐蚀，耐老化，用在室外的场所和空气中有水分的场所，这种风...
