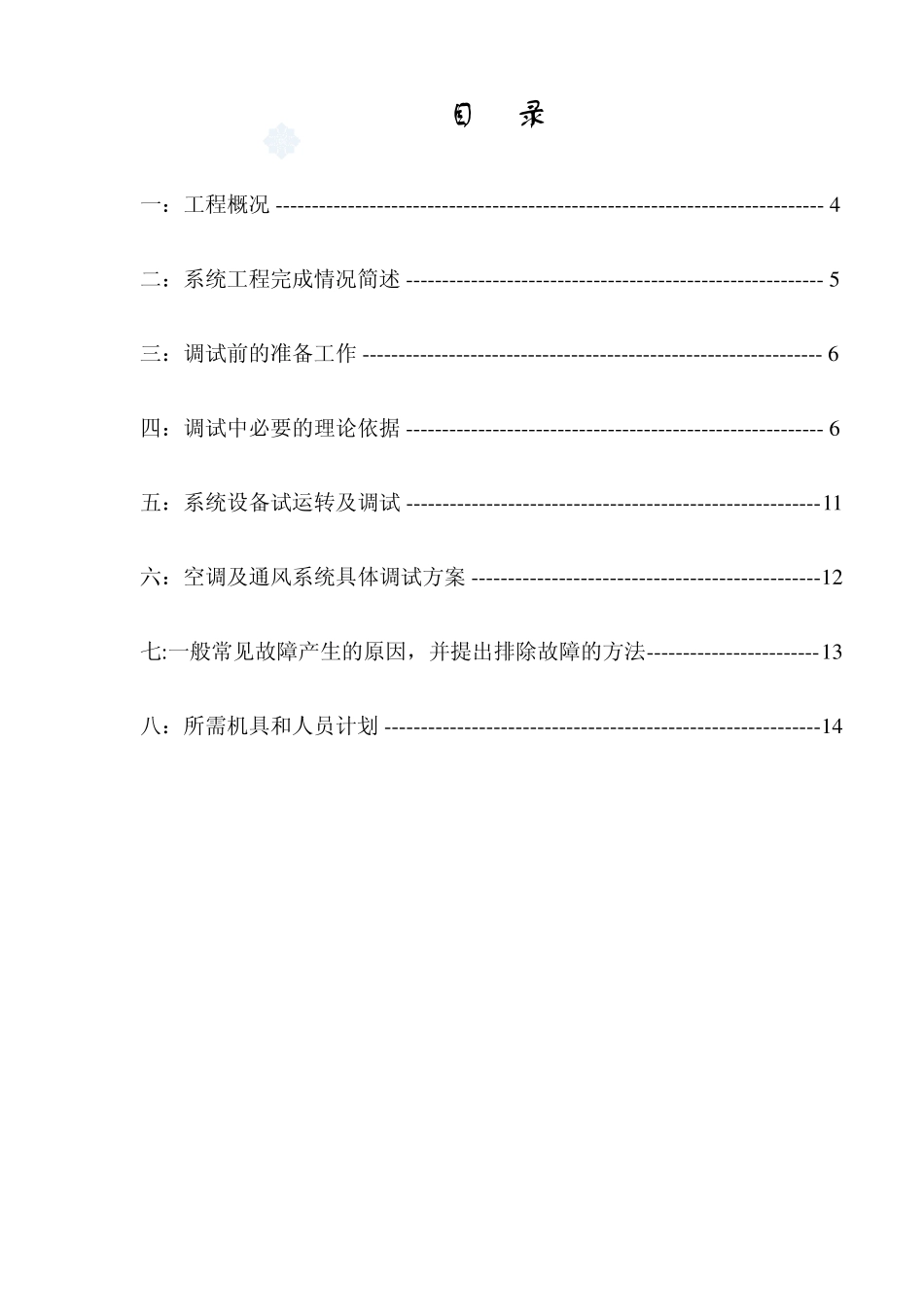

江苏移动通信业务通风空调及排烟系统调试方案 工程名称：江苏移动通信业务支撑中心 建设单位：中国移动通信集团江苏有限公司 施工单位：江苏弘盛集团 审核： 编制： 二 〇一一年十一月十七日 目 录 一：工程概况 ---------------------------------------------------------------------------- 4 二：系统工程完成情况简述 ---------------------------------------------------------- 5 三：调试前的准备工作 ---------------------------------------------------------------- 6 四：调试中必要的理论依据 ---------------------------------------------------------- 6 五：系统设备试运转及调试 --------------------------------------------------------- 11 六：空调及通风系统具体调试方案 ------------------------------------------------ 12 七:一般常见故障产生的原因，并提出排除故障的方法 ------------------------ 13 八：所需机具和人员计划 ------------------------------------------------------------ 14 一．工程概况 1．江苏移动通信业务支撑中心位于南京安德门大街53 号。 大楼地上8 层，地下1 层。风管系统地下层防潮考虑采用镀板材质风管加调和漆2 度，楼上全为酚醛风管。 2．A: 一层门厅、办公区采用直接蒸发式变冷媒盘管加新风 B：生产区电信机房采用恒温恒是机房空调机组加直接蒸发式新风系统，系统室外机设置与设备平台或者六层屋面。用于电信机房的新风系统上应设置粗、中效过滤器，粗放过滤器应达到 G4标准，中效过滤器应达到 F7 标准。 C:门厅、大餐厅、展厅、多功能厅采用全空气定风量低速风管系统，集中回风。 3．通风、防排烟系统设计 A：地下室设备用房均设置机械通风兼排烟系统，平时通风，火灾时满足排烟及补风的要求。 B:汽车库平时设置机械通风兼排烟系统；汽车库排风换气次数为6 次/小时，送风换气次数为5 次/小时；排烟量为6 次/小时；平时送风机火灾时兼做补风机，满足不小于50%的补风量要求。 C：汽车库战时设 2 个独立的人防单元，防护单元一为掩蔽250人的核5 级防化专业队员掩蔽部；防护单元二为核5 级汽车掩蔽部。战时核5 级防化专业队员掩蔽部清洁式、滤毒式、隔绝式三种通风方式。 D:对无直接自然排烟条件，且逃生距离超过 20m 的内走道或虽有直接自然通风，但长度超过 60m 的内走道设机械排烟系统，排烟量按每平方米60...
