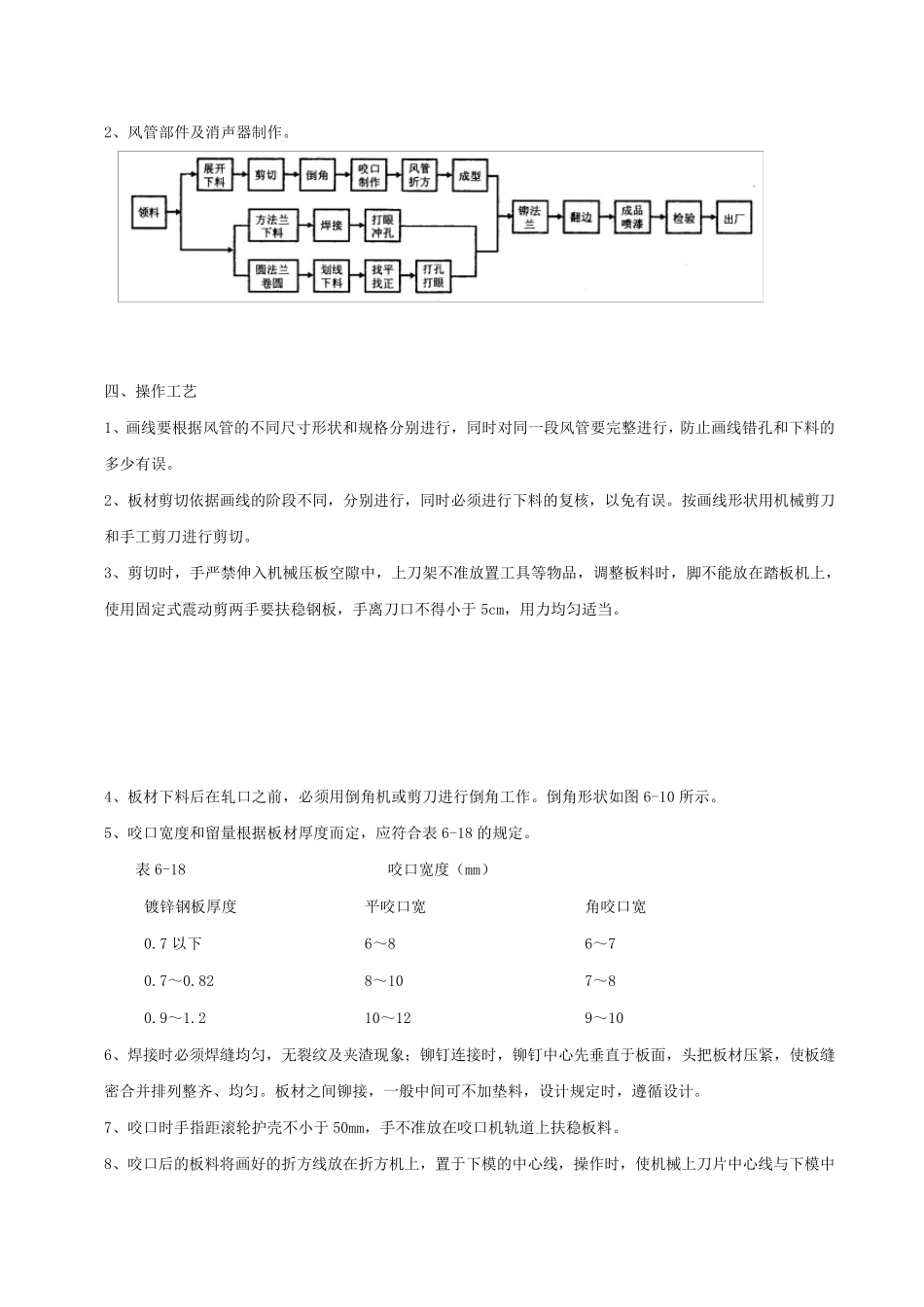

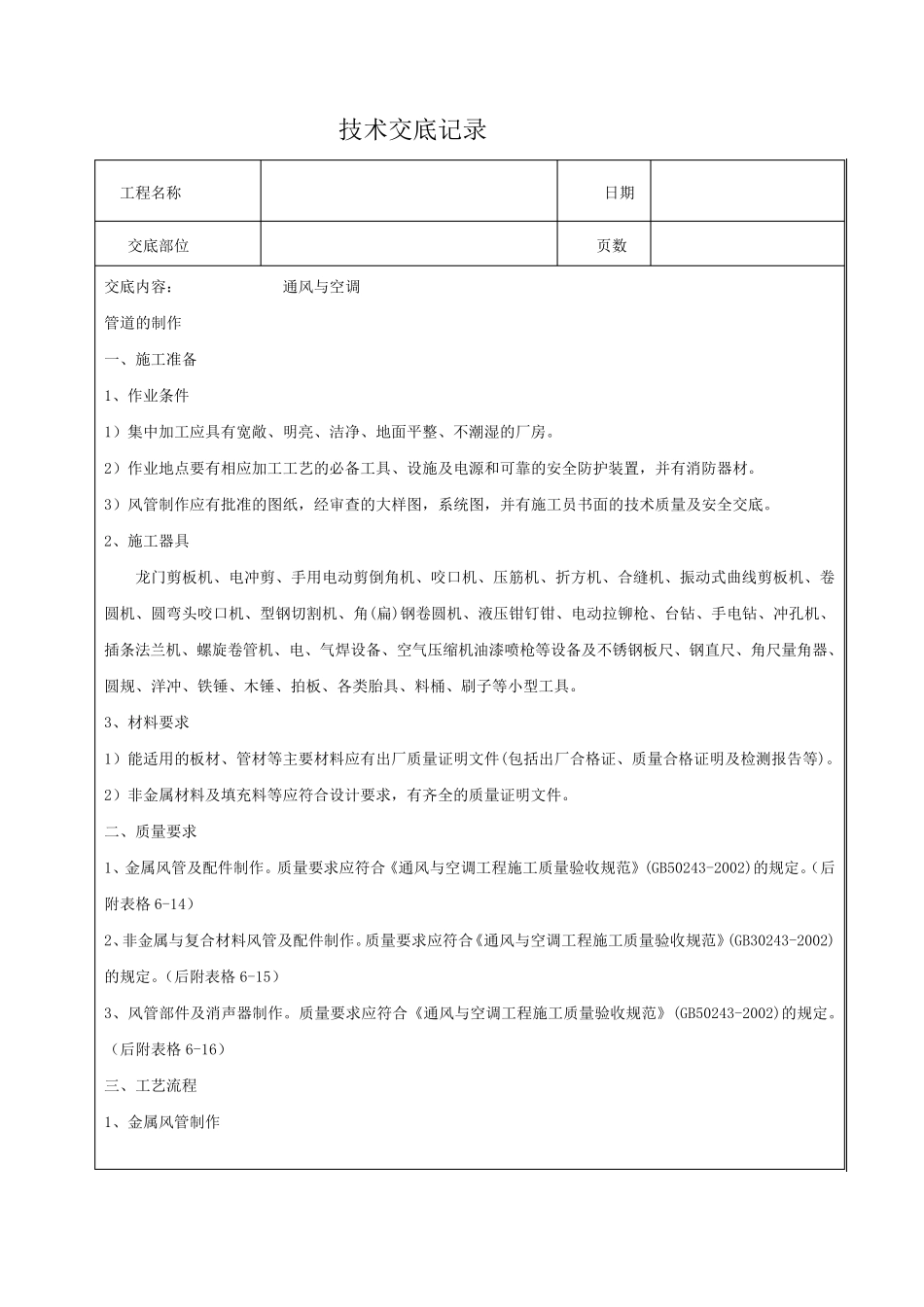

技术交底记录 工程名称 日期 交底部位 页数 交底内容： 通风与空调 管道的制作 一、施工准备 1、作业条件 1）集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。 2）作业地点要有相应加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。 3）风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。 2、施工器具 龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类 胎 具、料 桶 、刷 子 等小 型工具。 3、材料 要求 1）能 适 用的板材、管材等主 要材料 应有出 厂质量证 明文 件(包 括 出 厂合格 证 、质量合格 证 明及检 测 报 告 等)。 2）非 金 属 材料 及填 充 料 等应符 合设计 要求 ，有齐 全的质量证 明文 件。 二 、质量要求 1、金 属 风管及配 件制作。质量要求 应符 合《 通风与空调工程施工质量验 收 规范 》 (GB50243-2002)的规定 。（ 后附 表 格 6-14） 2、非 金 属 与复 合材料 风管及配 件制作。质量要求 应符 合《 通风与空调工程施工质量验 收 规范 》 (GB30243-2002)的规定 。（ 后 附 表 格 6-15） 3、风管部件及消声 器制作。质量要求 应符 合《 通风与空调工程施工质量验 收 规范 》 (GB50243-2002)的规定 。（ 后 附 表 格 6-16） 三 、工艺流 程 1、金 属 风管制作 2、风管部件及消声器制作。 四、操作工艺 1、画线要根据风管的不同尺寸形状和规格分别进行，同时对同一段风管要完整进行，防止画线错孔和下料的多少有误。 2、板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。按画线形状用机械剪刀和手工剪刀进行剪切。 3、剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用固定式震动剪两手要扶稳钢板，手离刀口不得小于 5cm，用力均匀适当。 4、板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。倒角形状如图 6-10 所示。 5、咬口宽度和留量根据板材厚度...
