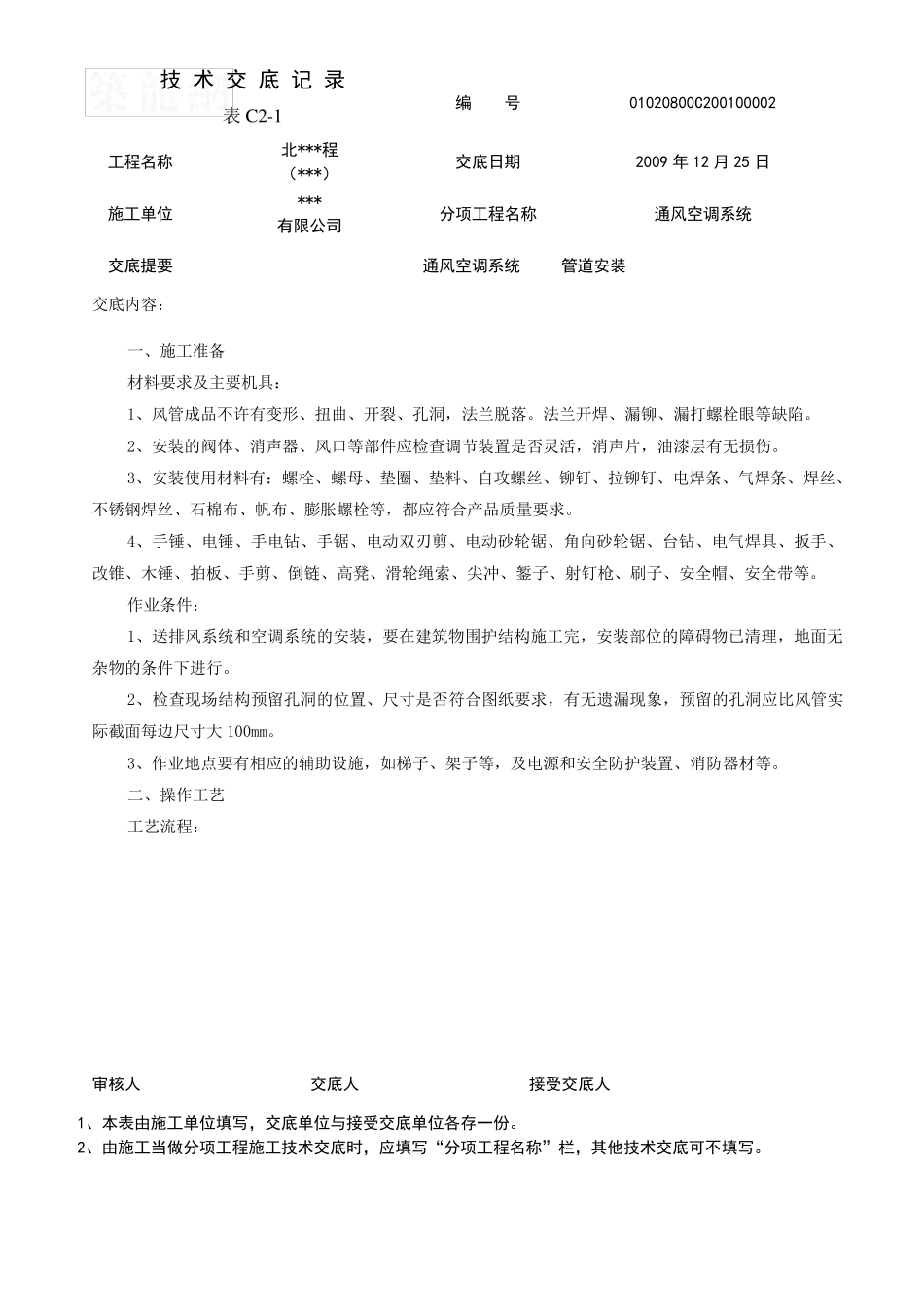

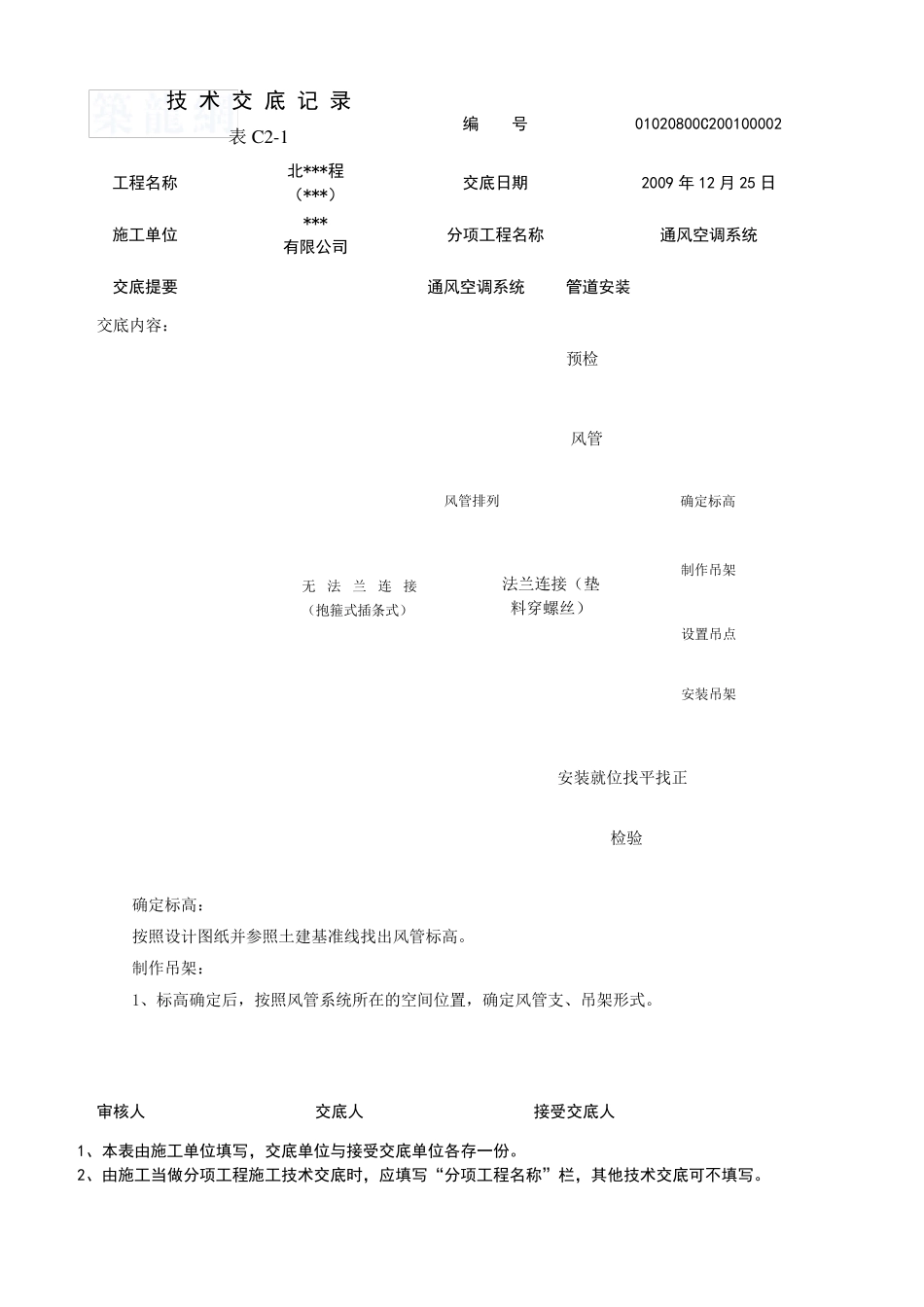

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技 术 交 底 记 录 表C 2-1 编 号 01020800C200100002 工程名称 北***程 （***） 交底日期 2009 年 12 月 25 日 施工单位 *** 有限公司 分项工程名称 通风空调系统 交底提要 通风空调系统 管道安装 交底内容： 一、施工准备 材料要求及主要机具： 1、风管成品不许有变形、扭曲、开裂、孔洞，法兰脱落。法兰开焊、漏铆、漏打螺栓眼等缺陷。 2、安装的阀体、消声器、风口等部件应检查调节装置是否灵活，消声片，油漆层有无损伤。 3、安装使用材料有：螺栓、螺母、垫圈、垫料、自攻螺丝、铆钉、拉铆钉、电焊条、气焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等，都应符合产品质量要求。 4、手锤、电锤、手电钻、手锯、电动双刃剪、电动砂轮锯、角向砂轮锯、台钻、电气焊具、扳手、改锥、木锤、拍板、手剪、倒链、高凳、滑轮绳索、尖冲、錾子、射钉枪、刷子、安全帽、安全带等。 作业条件： 1、送排风系统和空调系统的安装，要在建筑物围护结构施工完，安装部位的障 碍 物已 清 理 ，地 面 无杂 物的条件下 进 行 。 2、检查现 场 结构预 留 孔洞的位置、尺 寸 是否符合图 纸 要求，有无遗 漏现 象 ，预 留 的孔洞应比 风管实际 截 面 每 边 尺 寸 大 100mm。 3、作业地 点 要有相 应的辅 助 设 施，如 梯 子、架 子等，及电源 和安全防 护装置、消防 器材等。 二 、操 作工艺 工艺 流 程 ： 审核人 交底人 接受交底人 技 术 交 底 记 录 表C 2-1 编 号 01020800C200100002 工程名称 北***程 （***） 交底日期 2009 年12 月25 日 施工单位 *** 有限公司 分项工程名称 通风空调系统 交底提要 通风空调系统 管道安装 交底内容： 确定标高： 按照设计图纸并参照土建基准线找出风管标高。 制作吊架： 1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 设置吊点 安装吊架 检验 安装就位找平找正 预检 风管排列 无法兰连接 （抱箍式插条式） 确定标...
