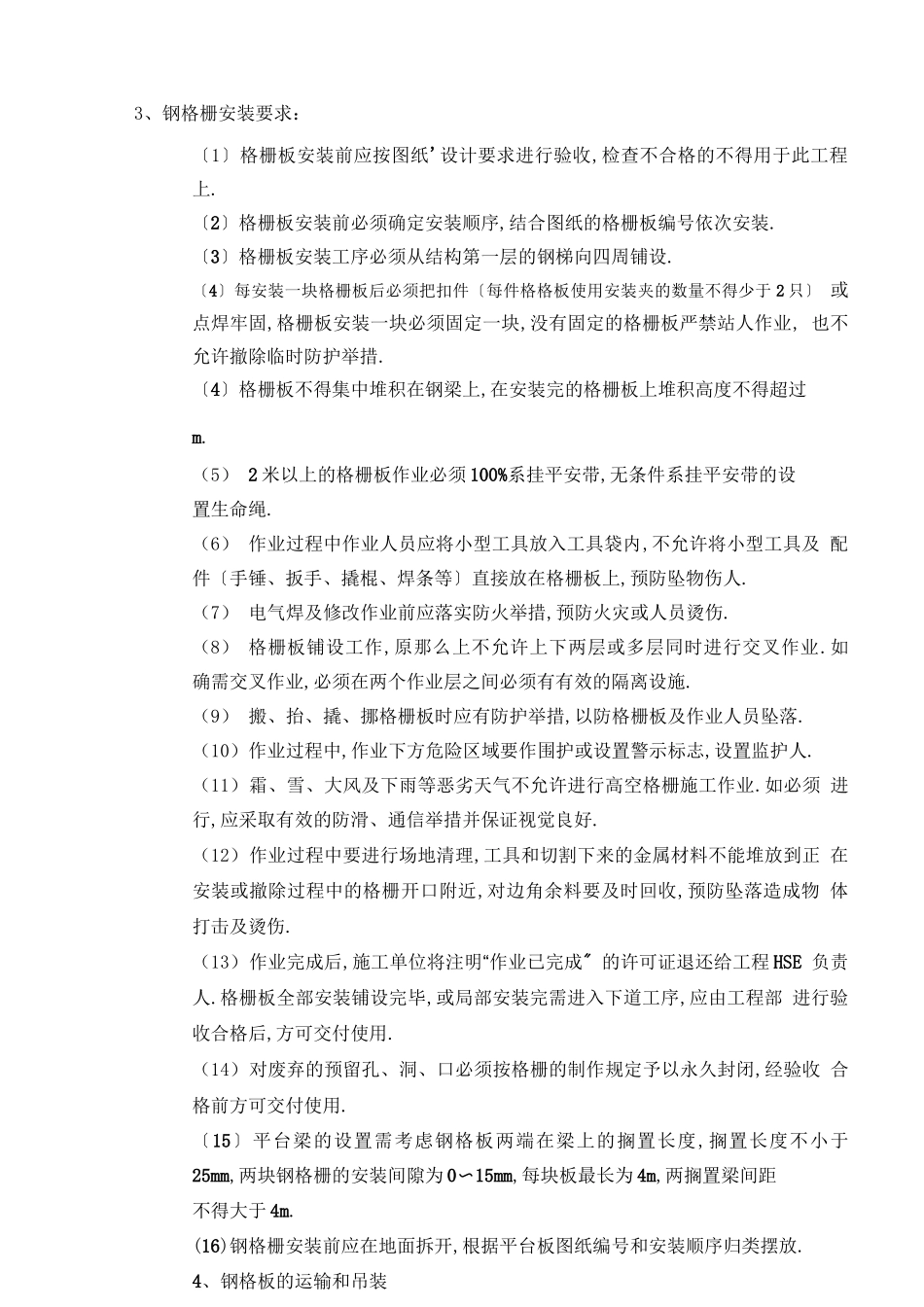

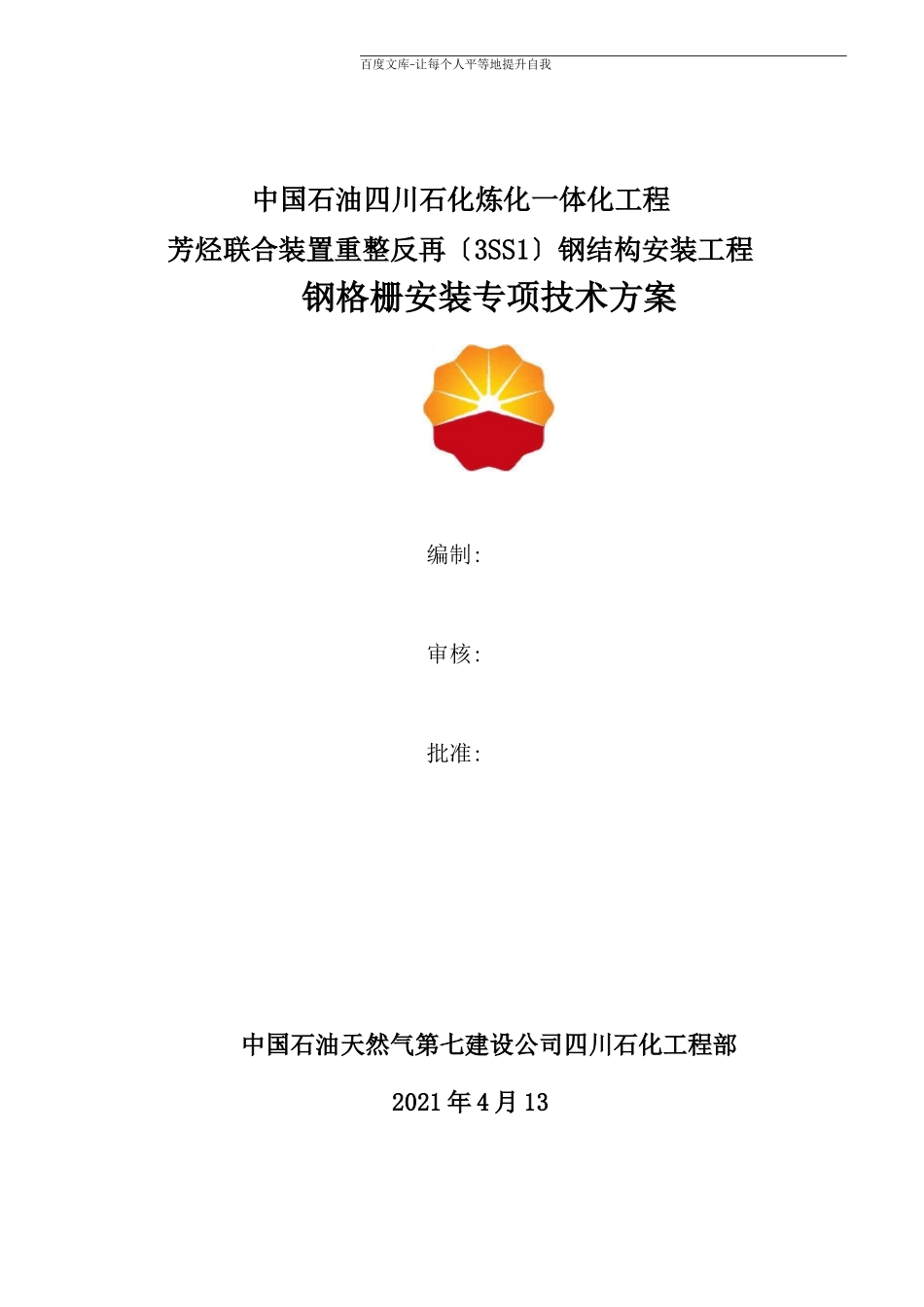

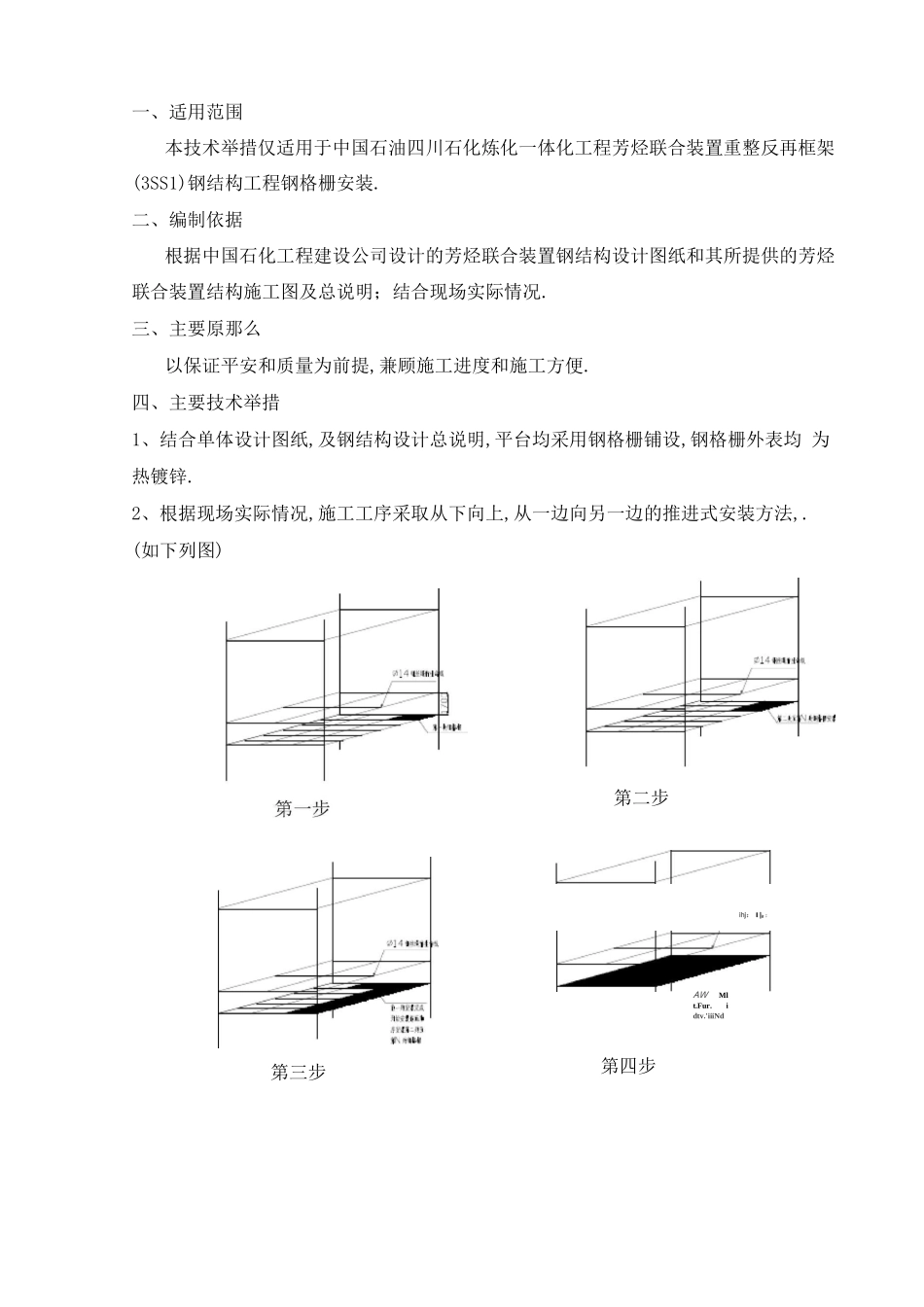

百度文库-让每个人平等地提升自我中国石油四川石化炼化一体化工程芳烃联合装置重整反再〔3SS1〕钢结构安装工程钢格栅安装专项技术方案编制:审核:批准:中国石油天然气第七建设公司四川石化工程部2021 年 4 月 13一、适用范围本技术举措仅适用于中国石油四川石化炼化一体化工程芳烃联合装置重整反再框架 (3SS1)钢结构工程钢格栅安装.二、编制依据根据中国石化工程建设公司设计的芳烃联合装置钢结构设计图纸和其所提供的芳烃 联合装置结构施工图及总说明；结合现场实际情况.三、主要原那么以保证平安和质量为前提,兼顾施工进度和施工方便.四、主要技术举措1、结合单体设计图纸,及钢结构设计总说明,平台均采用钢格栅铺设,钢格栅外表均 为热镀锌.2、根据现场实际情况,施工工序采取从下向上,从一边向另一边的推进式安装方法,. (如下列图)第四步第二步第三步ihj： । |ir ：AW Ml t.Fur. i dtv.'iiiNd3、钢格栅安装要求：〔1〕格栅板安装前应按图纸'设计要求进行验收,检查不合格的不得用于此工程 上.〔2〕格栅板安装前必须确定安装顺序,结合图纸的格栅板编号依次安装.〔3〕格栅板安装工序必须从结构第一层的钢梯向四周铺设.〔4〕每安装一块格栅板后必须把扣件〔每件格格板使用安装夹的数量不得少于 2 只〕 或点焊牢固,格栅板安装一块必须固定一块,没有固定的格栅板严禁站人作业, 也不允许撤除临时防护举措.〔4〕格栅板不得集中堆积在钢梁上,在安装完的格栅板上堆积高度不得超过m.（5） 2 米以上的格栅板作业必须 100%系挂平安带,无条件系挂平安带的设置生命绳.（6） 作业过程中作业人员应将小型工具放入工具袋内,不允许将小型工具及 配件〔手锤、扳手、撬棍、焊条等〕直接放在格栅板上,预防坠物伤人.（7） 电气焊及修改作业前应落实防火举措,预防火灾或人员烫伤.（8） 格栅板铺设工作,原那么上不允许上下两层或多层同时进行交叉作业.如 确需交叉作业,必须在两个作业层之间必须有有效的隔离设施.（9） 搬、抬、撬、挪格栅板时应有防护举措,以防格栅板及作业人员坠落.（10）作业过程中,作业下方危险区域要作围护或设置警示标志,设置监护人.（11）霜、雪、大风及下雨等恶劣天气不允许进行高空格栅施工作业.如必须 进行,应采取有效的防滑、通信举措并保证视觉良好.（12）作业过程中要进行场地清理,工具和切割下来的金属材料不能堆放到正 在安装或撤除过程中的格栅开口附近,对边角余料要及时回收,预防坠落造成物 体打击及烫伤....
