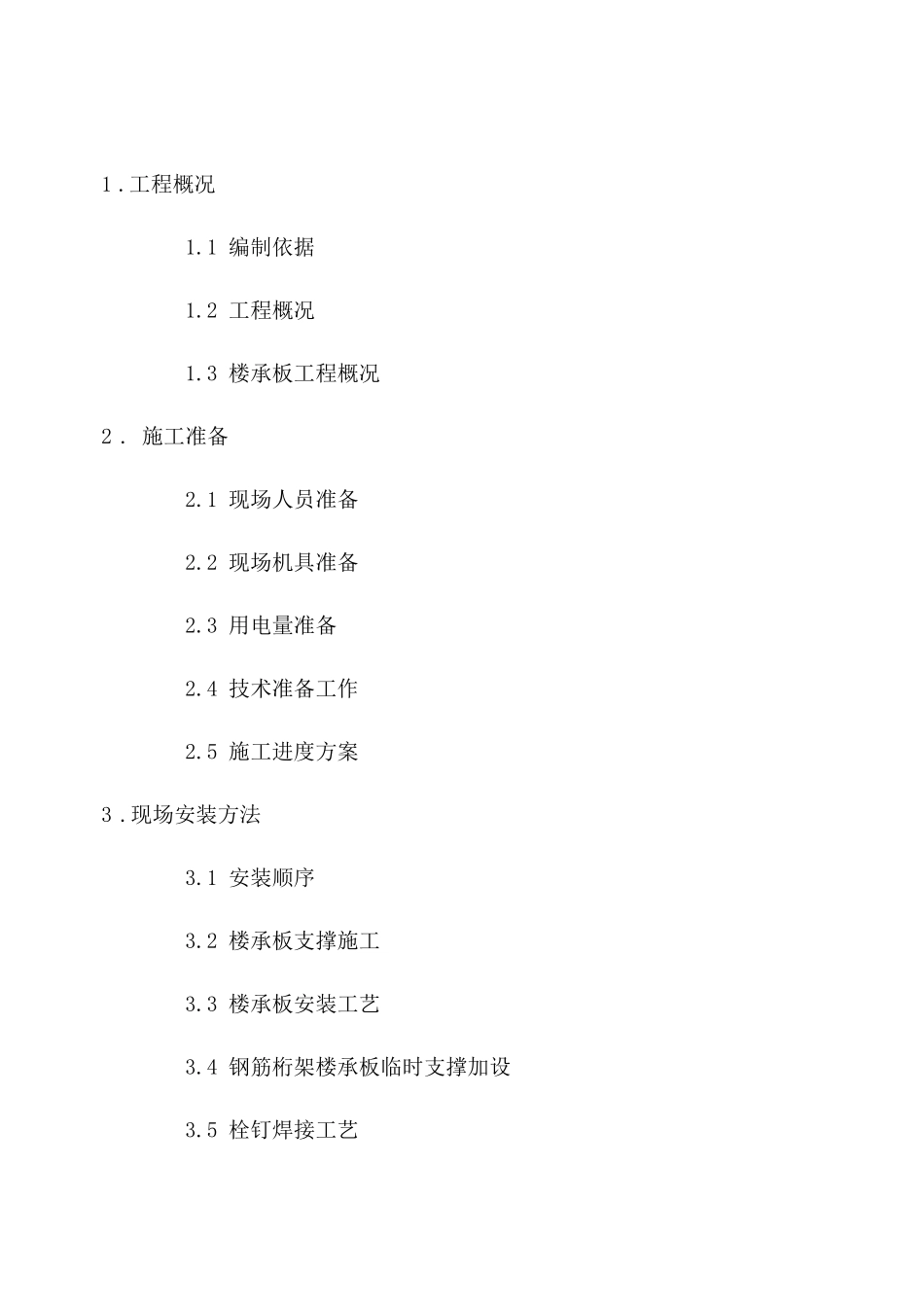

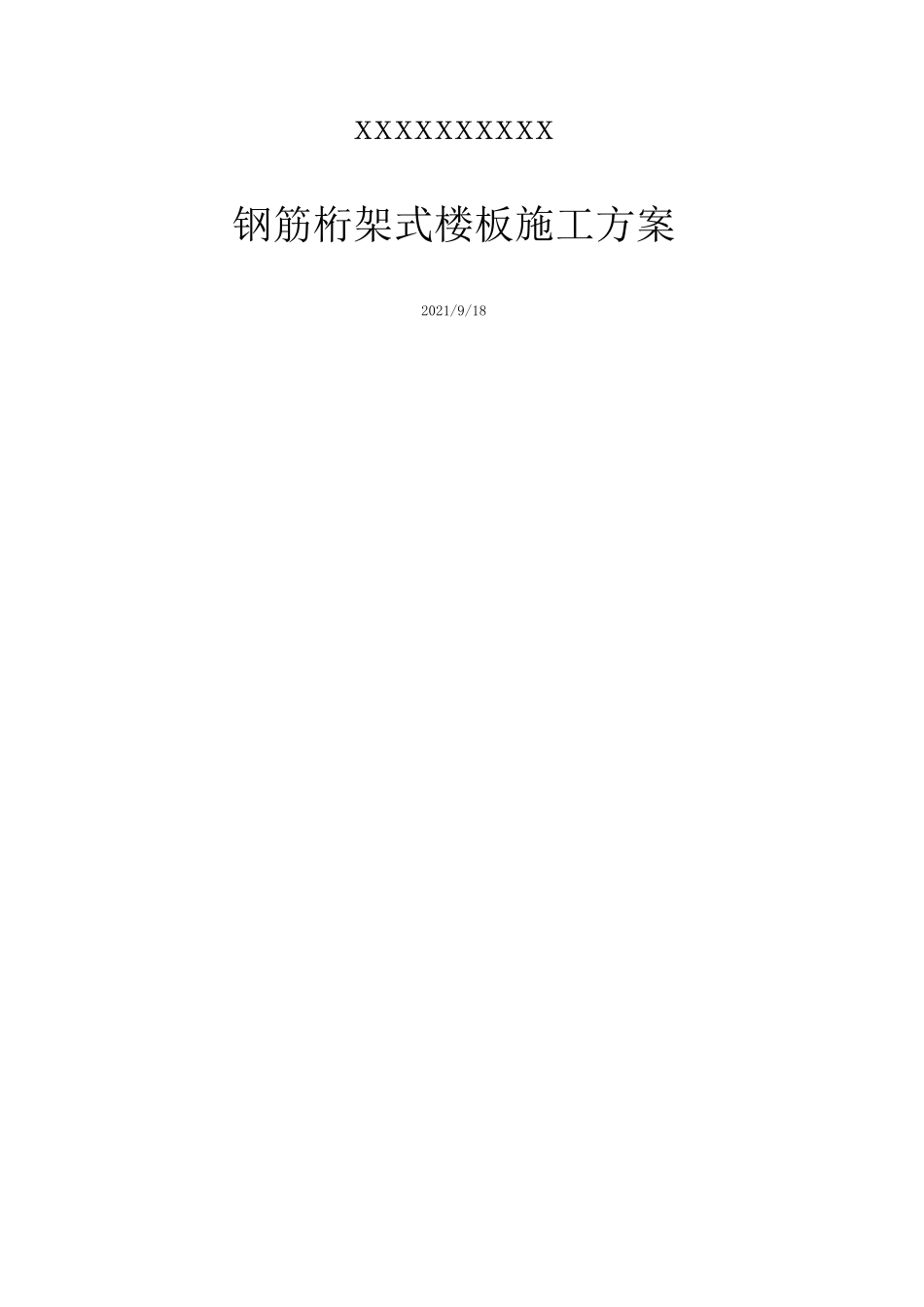

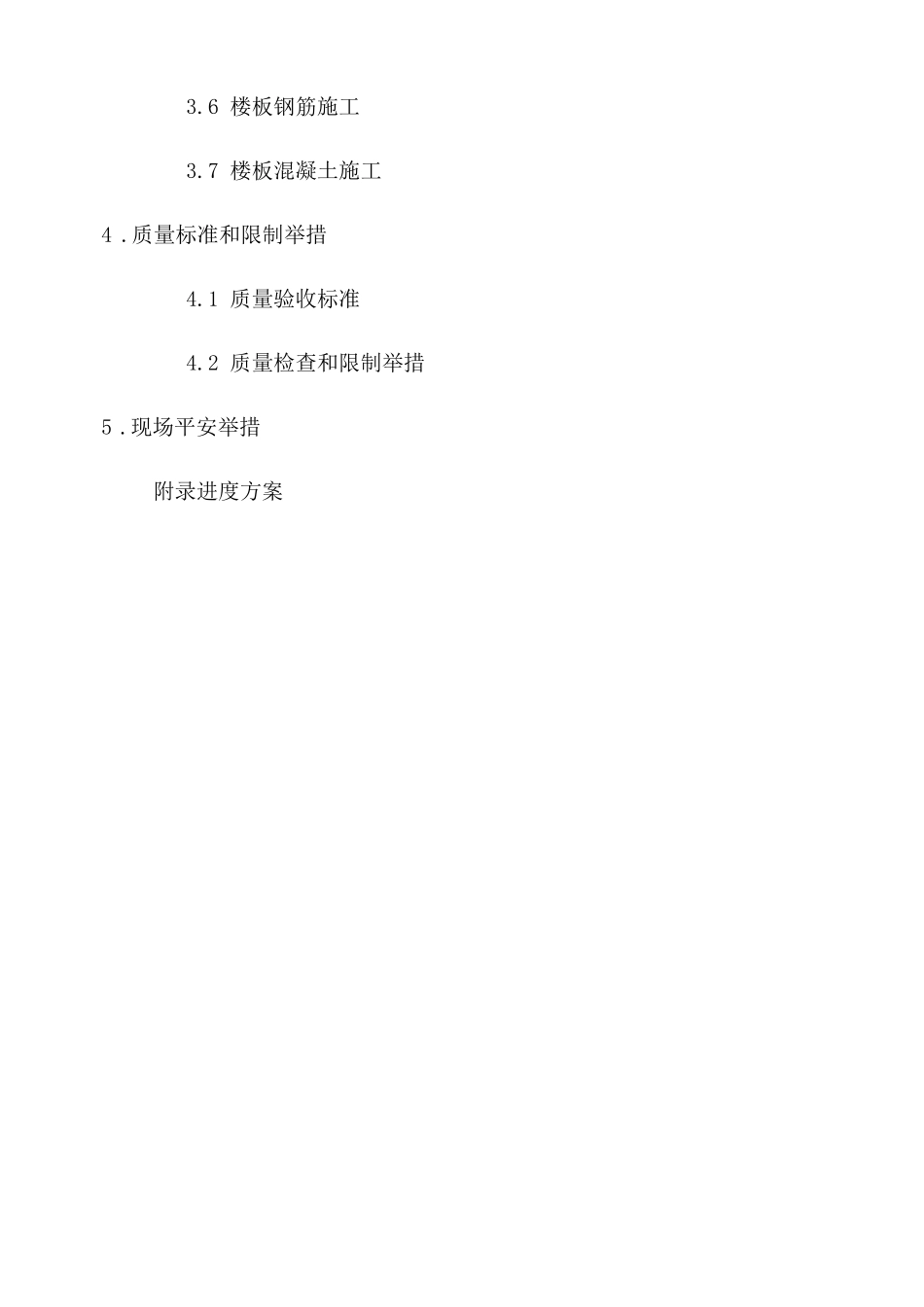

xxxxxxxxxx钢筋桁架式楼板施工方案2021/9/181 .工程概况1.1 编制依据1.2 工程概况1.3 楼承板工程概况2 . 施工准备2.1 现场人员准备2.2 现场机具准备2.3 用电量准备2.4 技术准备工作2.5 施工进度方案3 .现场安装方法3.1 安装顺序3.2 楼承板支撑施工3.3 楼承板安装工艺3.4 钢筋桁架楼承板临时支撑加设3.5 栓钉焊接工艺3.6 楼板钢筋施工3.7 楼板混凝土施工4 .质量标准和限制举措4.1 质量验收标准4.2 质量检查和限制举措5 .现场平安举措附录进度方案1 .工程概况1.1 编制依据序号名称编号1xxxxxx 工程图纸2021-022?xxxxxx 工程施工组织设计?2021-033?钢结构工程施工方案?4?钢结构工程施工质量验收标准?GB20215-20015?钢结构工程施工标准?GB5 20216?组合楼板设计与施工标准?CECS273-20217?钢结构焊接标准?GB50661-20218?建筑机械使用平安技术规程?JGJ33-20219?建筑结构长城杯工程质量评审标准?DBJ/T01-69-200310?建筑安装工程资料治理规程?DB11/T695-2021当上述标准规程中的检测验收指标不一致时,应以较严格要求为准.1.2 工程概况本工程北临规划六路,南临体育场北路,西临湖景东路,东临北辰东 路,地下二层,地上八层,突出屋面的塔楼一层.本工程主楼局部采用偏 心支撑钢框架结构,楼板为钢筋桁架组合楼板.整体结构按使用功能分为主 楼、东侧裙房和西侧裙房,东西侧裙房通过结构分缝和主楼断开,各自成 为单独的结构体系.东侧裙房通过一道结构缝划分为东北侧单元和东侧单 元两个独立的结构单元,西侧裙房通过一道结构缝划分为西北侧单元和西 侧单元两个独立的结构单元.具体结构单元划分如下列图所示.图 1 结构单元示意图地下室底板标高-13.4m,局部-15.45m、-17.2m.主楼地下室顶板〔首 层楼板〕标高-0.4m,裙房地下室顶板〔首层楼板〕标高-2.3〜-0.5m 不等.主楼结构高度 57.8m,突出主体结构的平面为圆形的轻钢屋盖顶标高为 67.8m.结构平面形状为正方形,主体结构底部宽度为 72.0m 〔至结构外框 柱边〕,立面逐渐向上收进,五层 31.0 标高处结构宽度为 57.64m 〔至结构 外框柱边〕,七层 49.0 标高处结构宽度为 72.5m 〔至结构楼板外边〕,顶部 突出主体结构钢屋盖平面直径为 50.8m.主楼结构由四个钢框架支撑筒与外围的钢框柱组成,主体结构内部为 4 组 1.8mX1.8m 的型钢格构柱.南北两侧主要出入口处各有 7 根外框柱不落 地,东西两侧次要出入口处各有 3 根外框柱不落地.由于 31.0m 标高以下 外框柱为...
