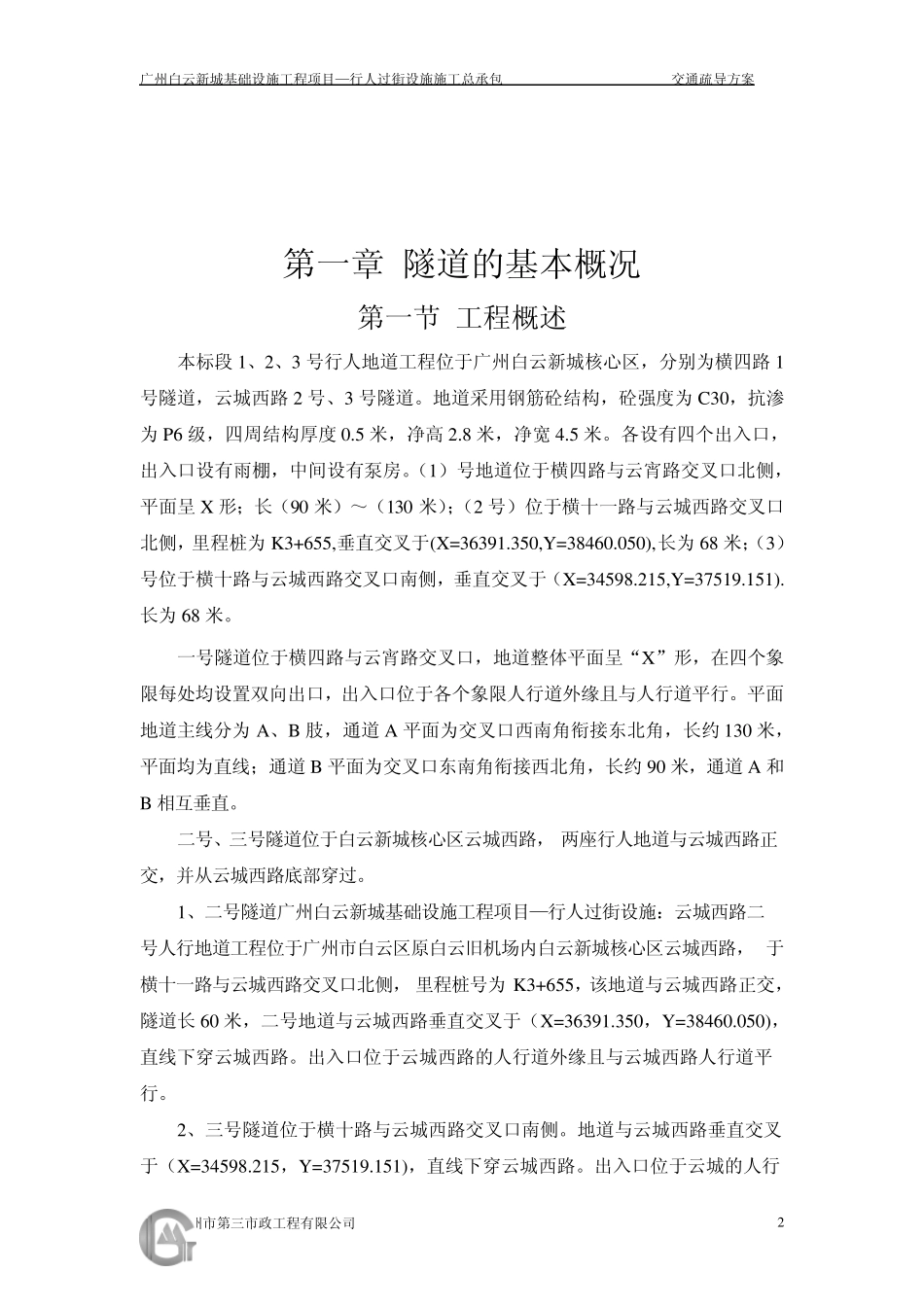

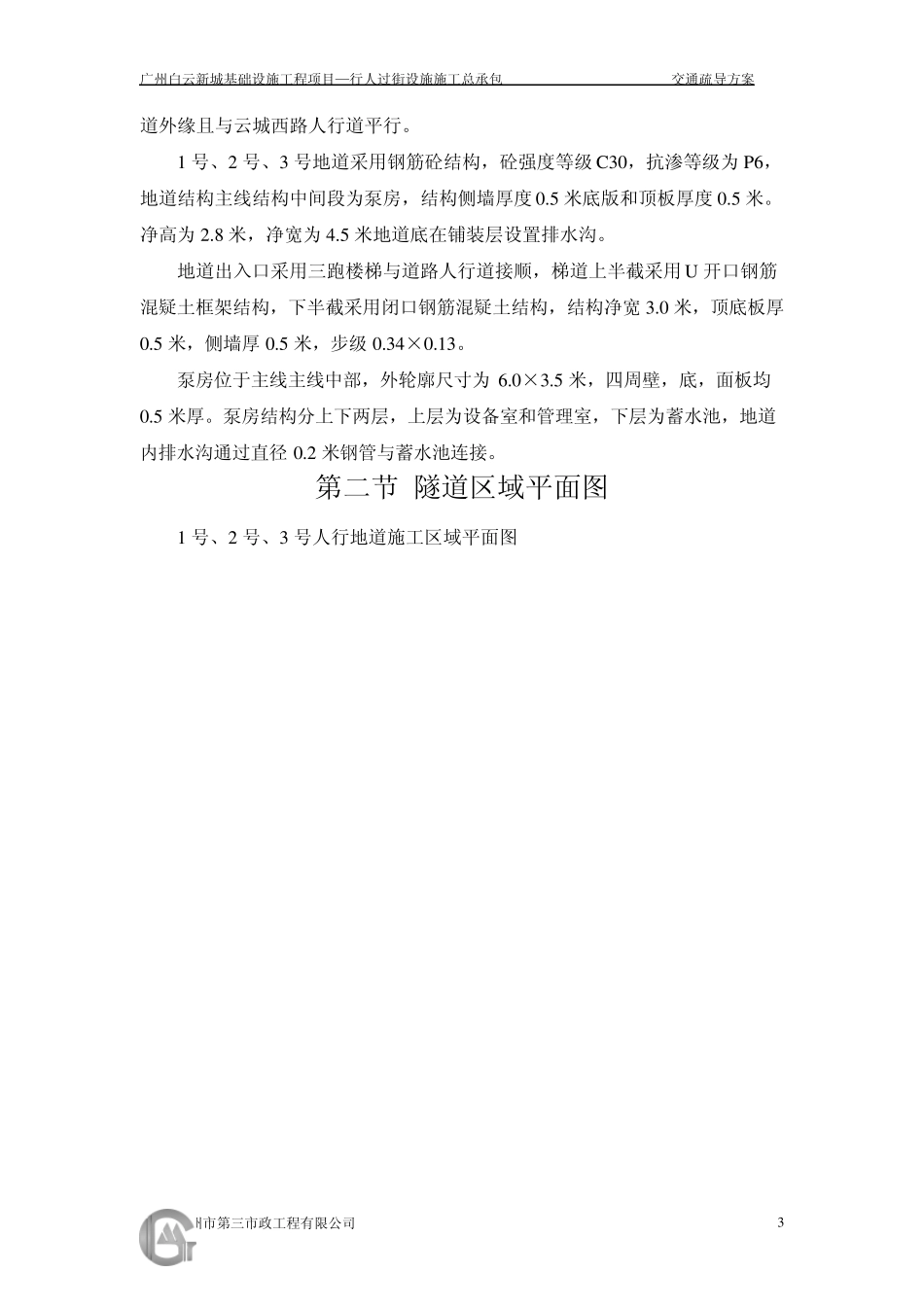

广州白云新城基础设施工程项目—行人过街设施施工总承包 交通疏导方案 广州市第三市政工程有限公司 1 1 .2 .3 号隧道交通疏解方案 目 录 第一章 隧道的基本情况.............................3 第二章 施工期间交通疏解的实施方案.................4 第三章 施工期间的交通安全保证措施.................9 第四章 施工期间的交通组织措施....................10 第五章 施工期间的交通管理措施....................10 广州白云新城基础设施工程项目—行人过街设施施工总承包 交通疏导方案 广州市第三市政工程有限公司 2 第一章 隧道的基本概况 第一节 工程概述 本标段 1、2、3 号行人地道工程位于广州白云新城核心区,分别为横四路 1号隧道,云城西路 2 号、3 号隧道。地道采用钢筋砼结构,砼强度为 C30,抗渗为 P6 级,四周结构厚度 0.5 米,净高 2.8 米,净宽 4.5 米。各设有四个出入口,出入口设有雨棚,中间设有泵房。(1)号地道位于横四路与云宵路交叉口北侧,平面呈 X 形;长(90 米)~(130 米);(2 号)位于横十一路与云城西路交叉口北侧,里程桩为 K3+655,垂直交叉于(X =36391.350,Y =38460.050),长为 68 米;(3)号位于横十路与云城西路交叉口南侧,垂直交叉于(X =34598.215,Y =37519.151).长为 68 米。 一号隧道位于横四路与云宵路交叉口,地道整体平面呈“X ”形,在四个象限每处均设置双向出口,出入口位于各个象限人行道外缘且与人行道平行。平面地道主线分为 A、B 肢,通道 A 平面为交叉口西南角衔接东北角,长约 130 米,平面均为直线;通道 B 平面为交叉口东南角衔接西北角,长约 90 米,通道 A 和B 相互垂直。 二号、三号隧道位于白云新城核心区云城西路, 两座行人地道与云城西路正交,并从云城西路底部穿过。 1、二号隧道广州白云新城基础设施工程项目—行人过街设施:云城西路二号人行地道工程位于广州市白云区原白云旧机场内白云新城核心区云城西路, 于横十一路与云城西路交叉口北侧, 里程桩号为 K3+655,该地道与云城西路正交,隧道长 60 米,二号地道与云城西路垂直交叉于(X =36391.350,Y =38460.050),直线下穿云城西路。出入口位于云城西路的人行道外缘且与云城西路人行道平行。 2、三号隧道位于横十路与云城西路交叉口南侧。地道与云城西路垂直交叉于(X =34598.215,Y =37519.151),直线下穿云城西路。出入口位于云...
