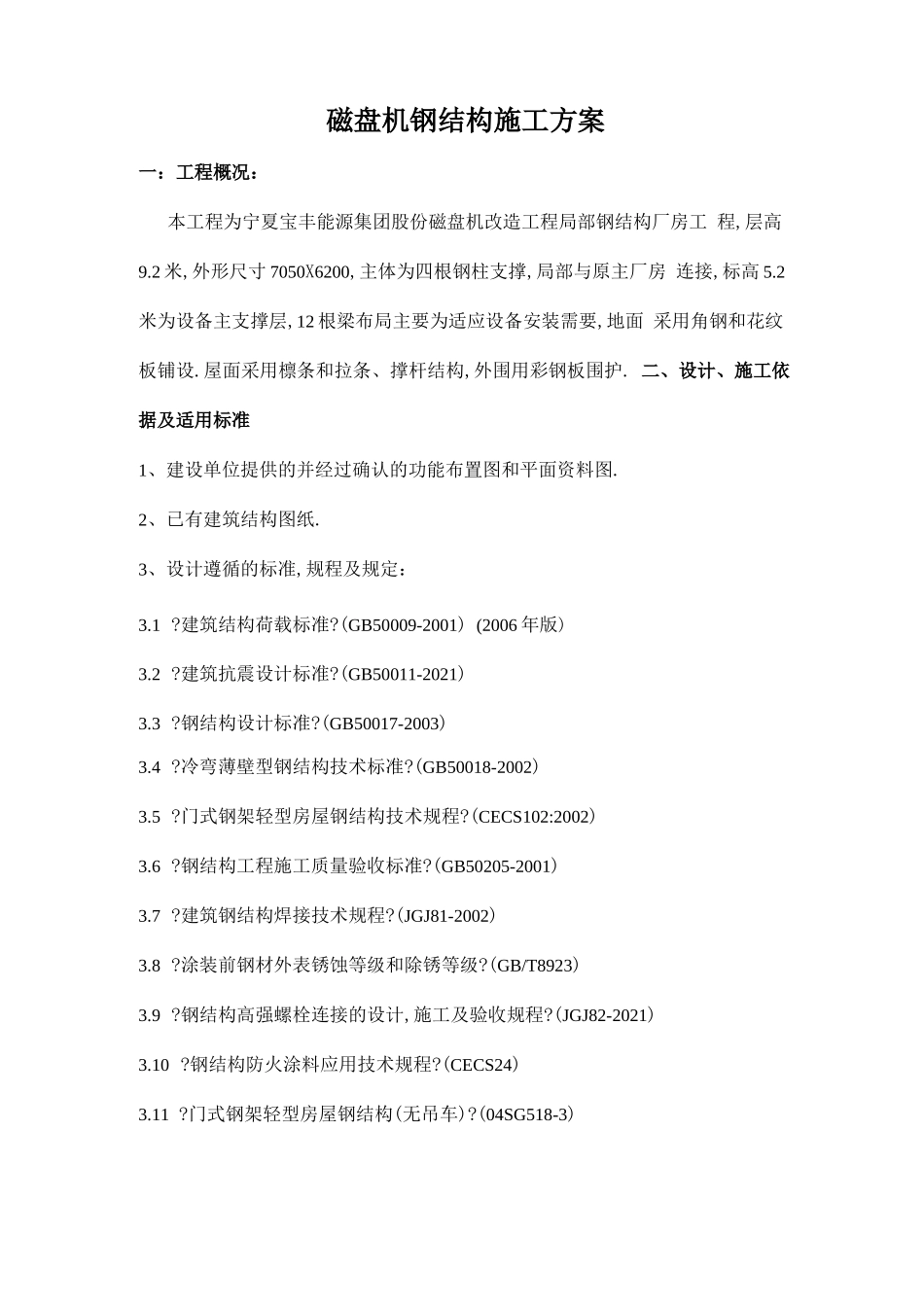

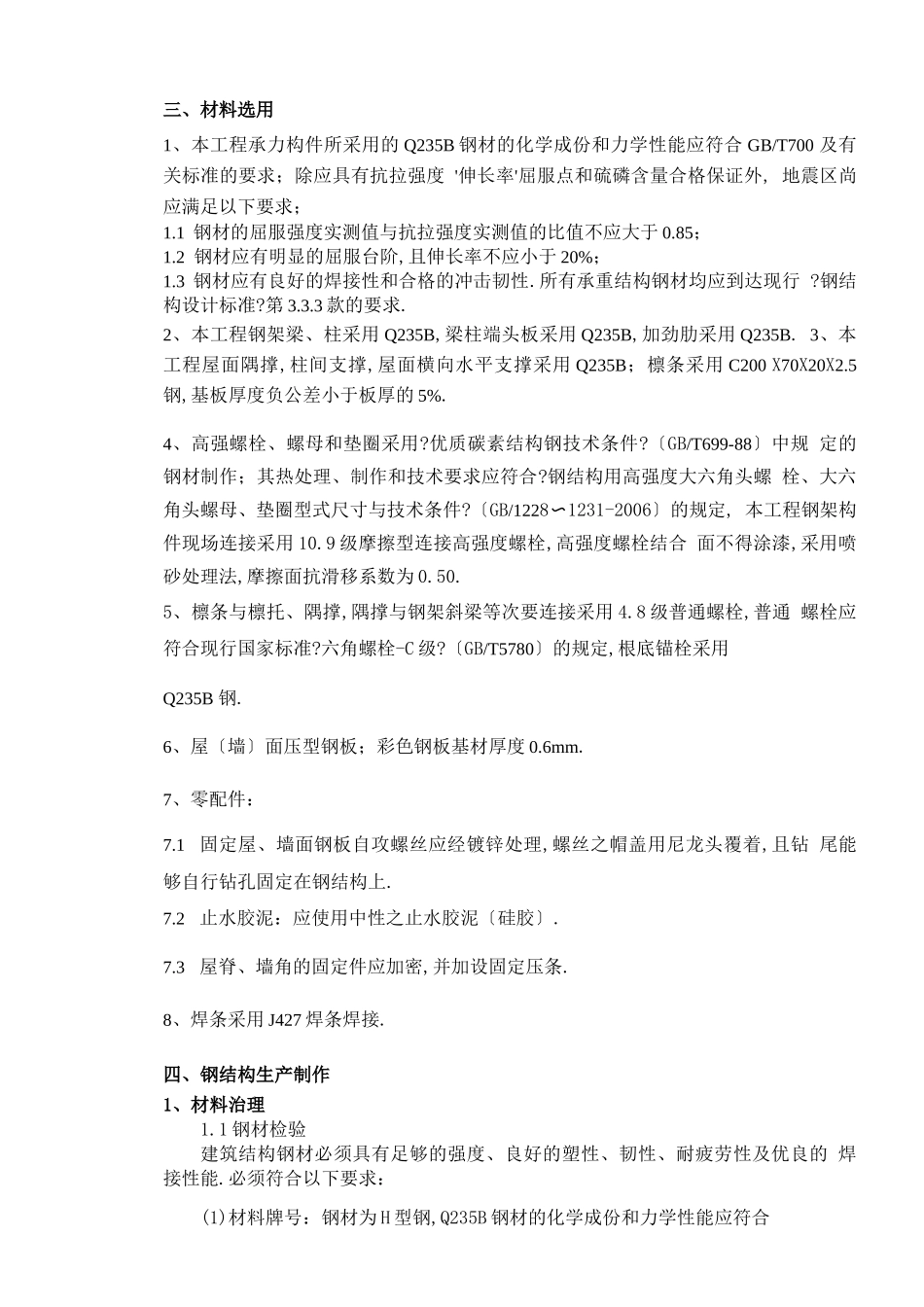

焦化厂〔洗煤〕磁盘机钢结构施工方案编 制 : 审 核 : 批准:焦化厂〔洗煤〕装备部2021 年 10 月 8 日磁盘机钢结构施工方案一：工程概况：本工程为宁夏宝丰能源集团股份磁盘机改造工程局部钢结构厂房工 程,层高9.2 米,外形尺寸 7050X6200,主体为四根钢柱支撑,局部与原主厂房 连接,标高 5.2米为设备主支撑层,12 根梁布局主要为适应设备安装需要,地面 采用角钢和花纹板铺设.屋面采用檩条和拉条、撑杆结构,外围用彩钢板围护. 二、设计、施工依据及适用标准1、建设单位提供的并经过确认的功能布置图和平面资料图.2、已有建筑结构图纸.3、设计遵循的标准,规程及规定：3.1 ?建筑结构荷载标准?(GB50009-2001) (2006 年版)3.2 ?建筑抗震设计标准?(GB50011-2021)3.3 ?钢结构设计标准?(GB50017-2003)3.4 ?冷弯薄壁型钢结构技术标准?(GB50018-2002)3.5 ?门式钢架轻型房屋钢结构技术规程?(CECS102:2002)3.6 ?钢结构工程施工质量验收标准?(GB50205-2001)3.7 ?建筑钢结构焊接技术规程?(JGJ81-2002)3.8 ?涂装前钢材外表锈蚀等级和除锈等级?(GB/T8923)3.9 ?钢结构高强螺栓连接的设计,施工及验收规程?(JGJ82-2021)3.10 ?钢结构防火涂料应用技术规程?(CECS24)3.11 ?门式钢架轻型房屋钢结构(无吊车)?(04SG518-3)三、材料选用1、本工程承力构件所采用的 Q235B 钢材的化学成份和力学性能应符合 GB/T700 及有关标准的要求；除应具有抗拉强度 '伸长率'屈服点和硫磷含量合格保证外, 地震区尚应满足以下要求；1.1 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于 0.85；1.2 钢材应有明显的屈服台阶,且伸长率不应小于 20%；1.3 钢材应有良好的焊接性和合格的冲击韧性.所有承重结构钢材均应到达现行 ?钢结构设计标准?第 3.3.3 款的要求.2、本工程钢架梁、柱采用 Q235B,梁柱端头板采用 Q235B,加劲肋采用 Q235B. 3、本工程屋面隅撑,柱间支撑,屋面横向水平支撑采用 Q235B；檩条采用 C200 X70X20X2.5钢,基板厚度负公差小于板厚的 5%.4、高强螺栓、螺母和垫圈采用?优质碳素结构钢技术条件?〔GB/T699-88〕中规 定的钢材制作；其热处理、制作和技术要求应符合?钢结构用高强度大六角头螺 栓、大六角头螺母、垫圈型式尺寸与技术条件?〔GB/1228〜1231-2006〕的规定, 本工程钢架构件现场连接采用 10.9 级摩擦型连接高强度螺栓,高强度螺栓结合 面不得涂漆,采用喷砂处理法,摩擦面抗滑移系数为 0.50.5、檩条与檩托、隅撑,隅...
