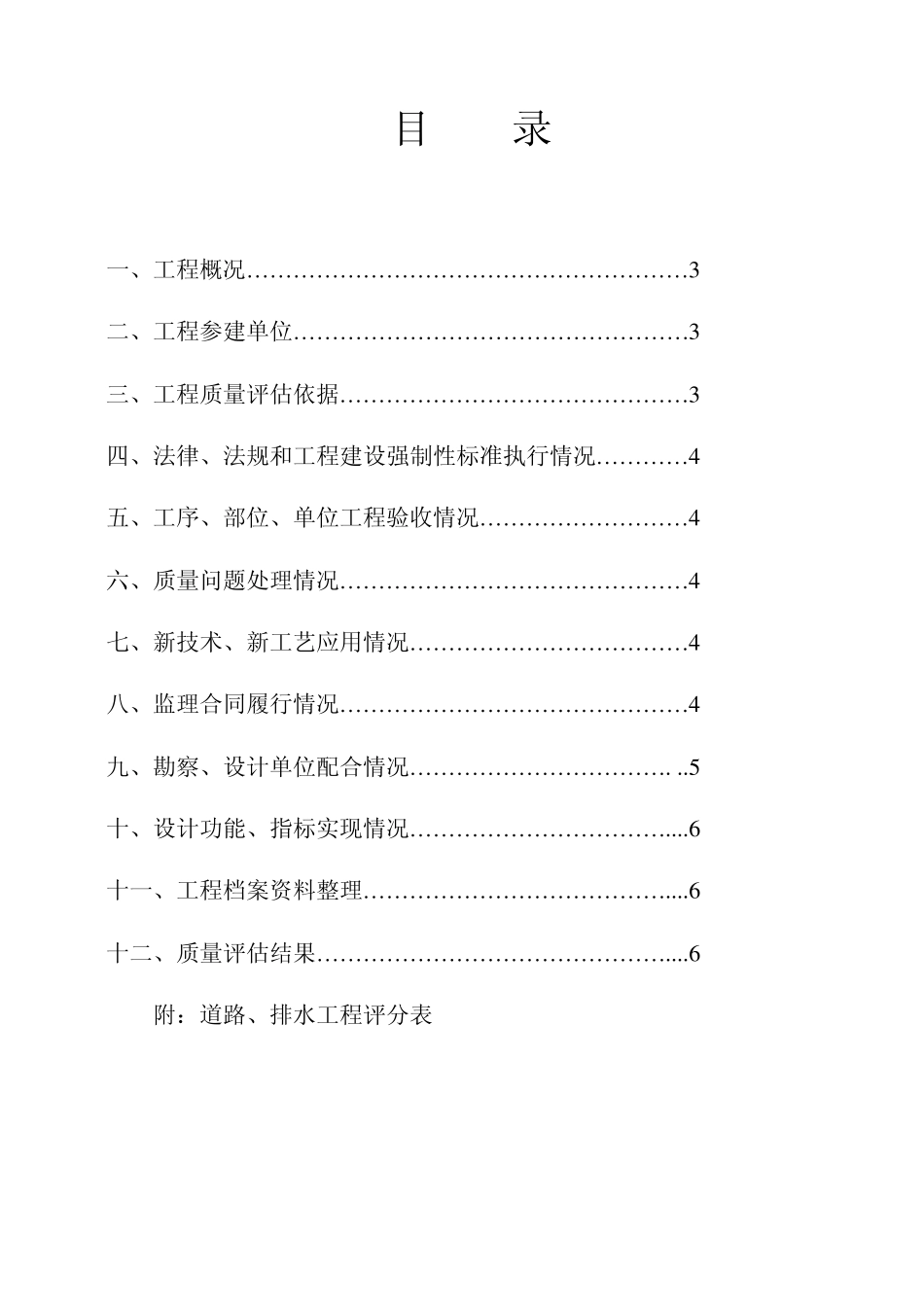

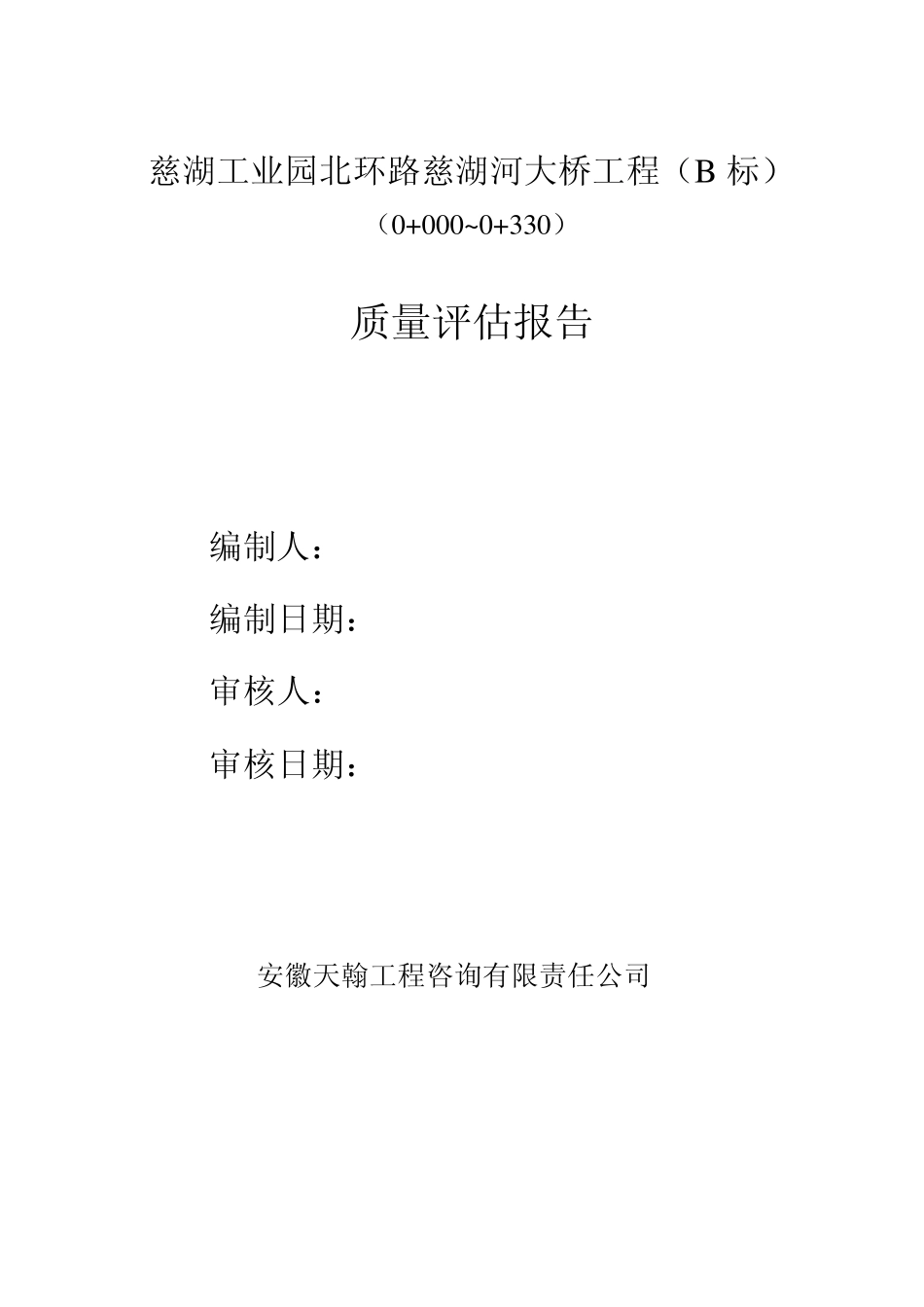

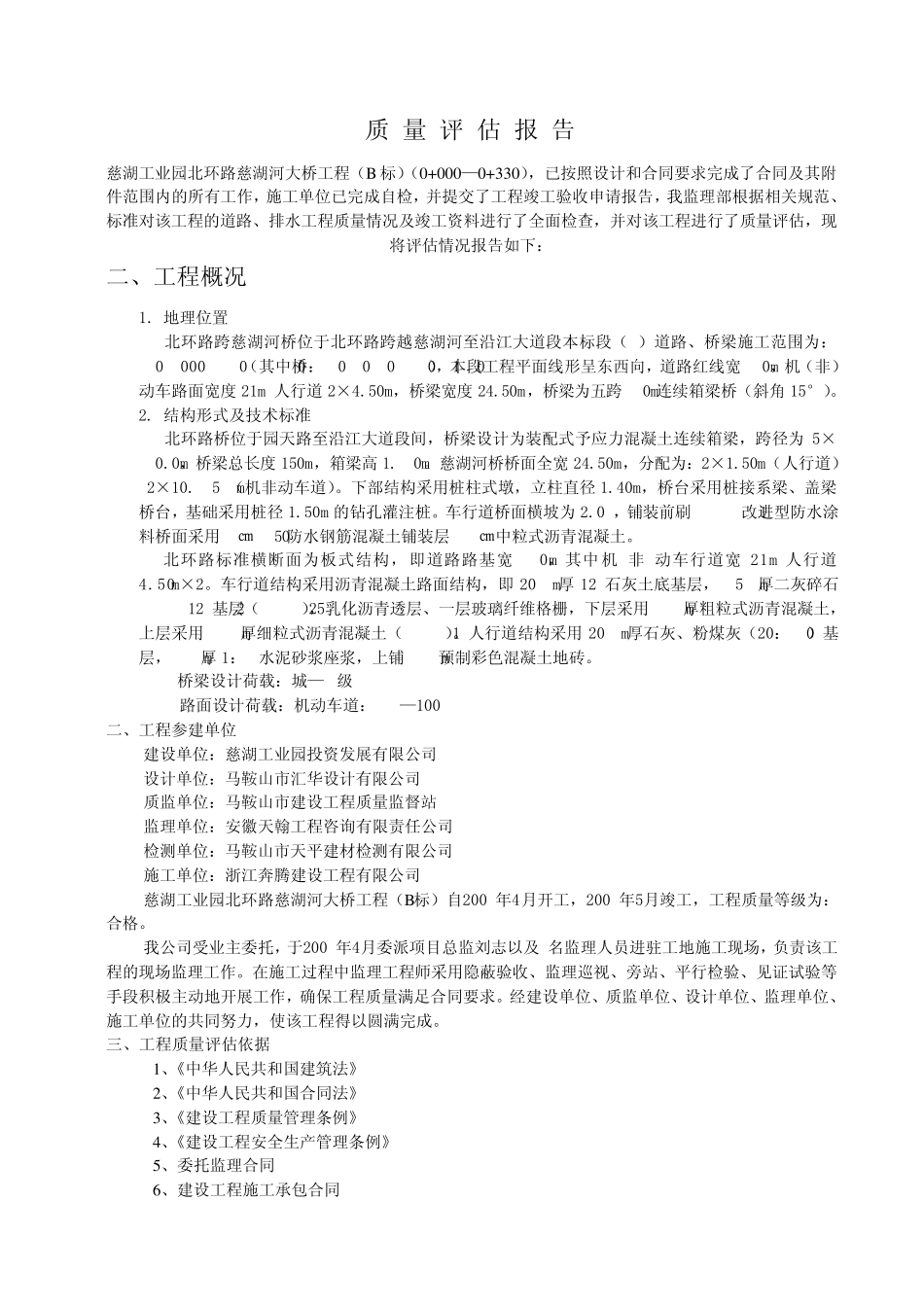

慈湖工业园北环路慈湖河大桥工程(B 标) (0+000~0+330) 质量评估报告 编制人: 编制日期: 审核人: 审核日期: 安徽天翰工程咨询有限责任公司 目 录 一、工程概况…………………………………………………3 二、工程参建单位……………………………………………3 三、工程质量评估依据………………………………………3 四、法律、法规和工程建设强制性标准执行情况…………4 五、工序、部位、单位工程验收情况………………………4 六、质量问题处理情况………………………………………4 七、新技术、新工艺应用情况………………………………4 八、监理合同履行情况………………………………………4 九、勘察、设计单位配合情况……………………………. ..5 十、设计功能、指标实现情况……………………………....6 十一、工程档案资料整理…………………………………....6 十二、质量评估结果………………………………………....6 附:道路、排水工程评分表 质 量 评 估 报 告 慈湖工业园北环路慈湖河大桥工程(B 标)(0+000—0+330),已按照设计和合同要求完成了合同及其附件范围内的所有工作,施工单位已完成自检,并提交了工程竣工验收申请报告,我监理部根据相关规范、标准对该工程的道路、排水工程质量情况及竣工资料进行了全面检查,并对该工程进行了质量评估,现将评估情况报告如下: 二、工程概况 1. 地理位置 北环路跨慈湖河桥位于北环路跨越慈湖河至沿江大道段本标段(B)道路、桥梁施工范围为:K0+000~K0+330(其中桥:K0+030~K0+180),本段工程平面线形呈东西向,道路红线宽30m,机(非)动车路面宽度21m+人行道2×4.50m,桥梁宽度24.50m,桥梁为五跨30m连续箱梁桥(斜角15°)。 2. 结构形式及技术标准 北环路桥位于园天路至沿江大道段间,桥梁设计为装配式予应力混凝土连续箱梁,跨径为5×30.0m,桥梁总长度150m,箱梁高 1.60m。慈湖河桥桥面全宽24.50m,分配为:2×1.50m(人行道)+2×10.75 m(机非动车道)。下部结构采用桩柱式墩,立柱直径 1.40m,桥台采用桩接系梁、盖梁桥台,基础采用桩径 1.50m 的钻孔灌注桩。车行道桥面横坡为2.0%,铺装前刷 FYT-1改进型防水涂料桥面采用 8㎝ C50防水钢筋混凝土铺装层+ 6㎝中粒式沥青混凝土。 北环路标准横断面为板式结构,即道路路基宽30m,其中机(非)动车行道宽21m+人行道4.50m×2。车行道结构采用沥青混凝土路面结构,即 20cm...
