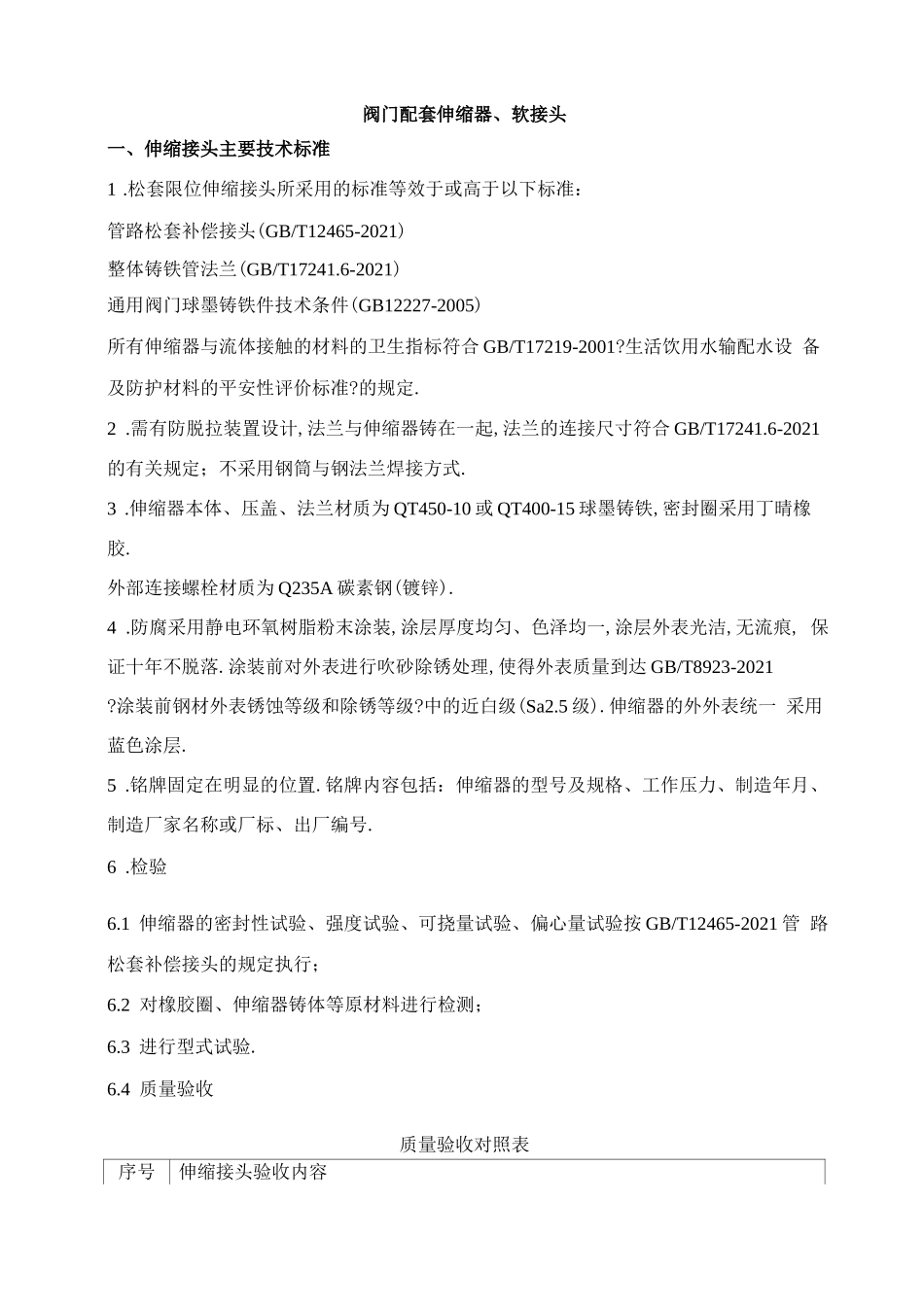

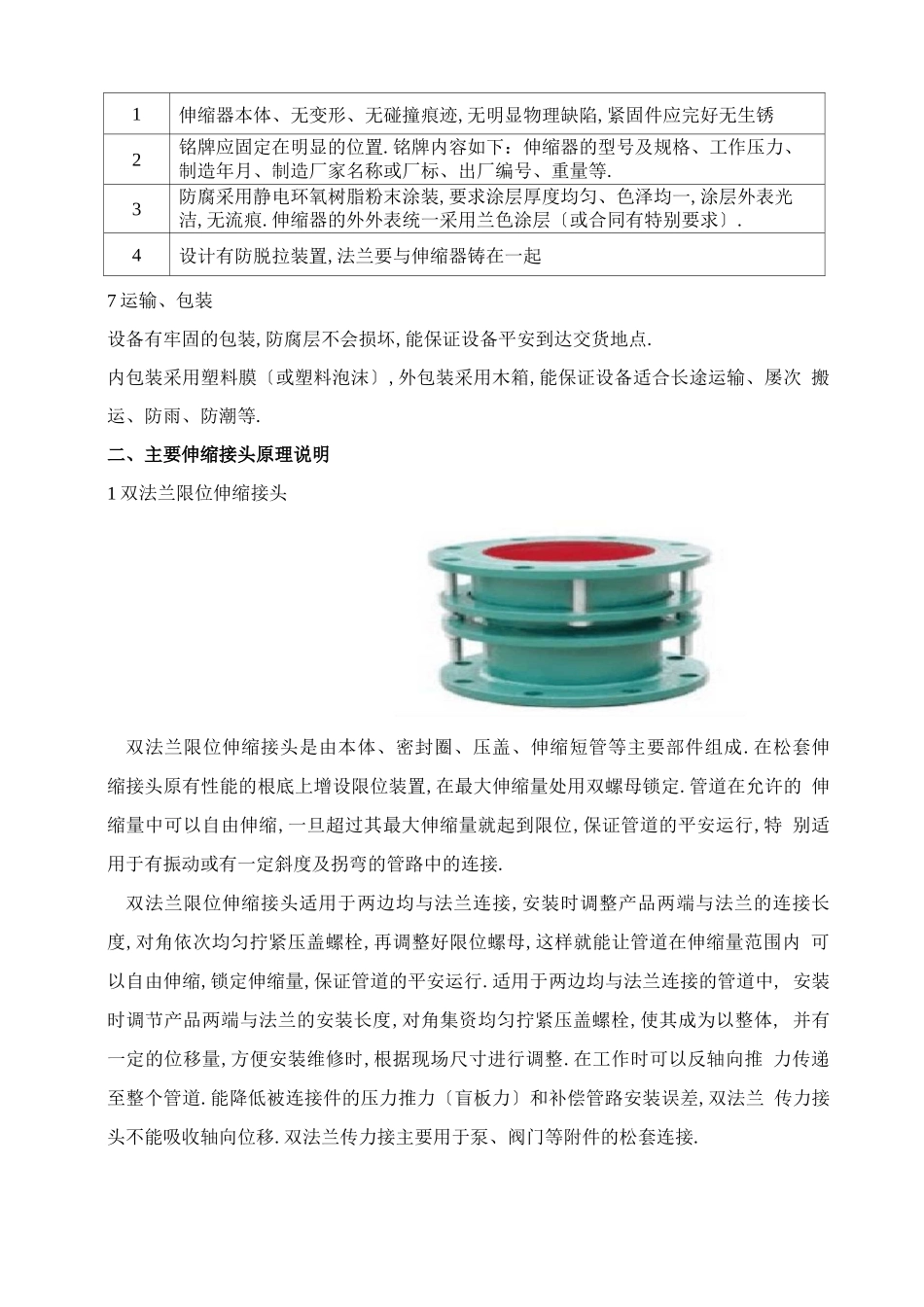

阀门配套伸缩器、软接头一、伸缩接头主要技术标准1 .松套限位伸缩接头所采用的标准等效于或高于以下标准：管路松套补偿接头(GB/T12465-2021)整体铸铁管法兰(GB/T17241.6-2021)通用阀门球墨铸铁件技术条件(GB12227-2005)所有伸缩器与流体接触的材料的卫生指标符合 GB/T17219-2001?生活饮用水输配水设 备及防护材料的平安性评价标准?的规定.2 .需有防脱拉装置设计,法兰与伸缩器铸在一起,法兰的连接尺寸符合 GB/T17241.6-2021 的有关规定；不采用钢筒与钢法兰焊接方式.3 .伸缩器本体、压盖、法兰材质为 QT450-10 或 QT400-15 球墨铸铁,密封圈采用丁晴橡 胶.外部连接螺栓材质为 Q235A 碳素钢(镀锌).4 .防腐采用静电环氧树脂粉末涂装,涂层厚度均匀、色泽均一,涂层外表光洁,无流痕, 保证十年不脱落.涂装前对外表进行吹砂除锈处理,使得外表质量到达 GB/T8923-2021?涂装前钢材外表锈蚀等级和除锈等级?中的近白级(Sa2.5 级).伸缩器的外外表统一 采用蓝色涂层.5 .铭牌固定在明显的位置.铭牌内容包括：伸缩器的型号及规格、工作压力、制造年月、 制造厂家名称或厂标、出厂编号.6 .检验6.1 伸缩器的密封性试验、强度试验、可挠量试验、偏心量试验按 GB/T12465-2021 管 路松套补偿接头的规定执行；6.2 对橡胶圈、伸缩器铸体等原材料进行检测；6.3 进行型式试验.6.4 质量验收质量验收对照表序号伸缩接头验收内容1伸缩器本体、无变形、无碰撞痕迹,无明显物理缺陷,紧固件应完好无生锈2铭牌应固定在明显的位置.铭牌内容如下：伸缩器的型号及规格、工作压力、 制造年月、制造厂家名称或厂标、出厂编号、重量等.3防腐采用静电环氧树脂粉末涂装,要求涂层厚度均匀、色泽均一,涂层外表光 洁,无流痕.伸缩器的外外表统一采用兰色涂层〔或合同有特别要求〕.4设计有防脱拉装置,法兰要与伸缩器铸在一起7 运输、包装设备有牢固的包装,防腐层不会损坏,能保证设备平安到达交货地点.内包装采用塑料膜〔或塑料泡沫〕,外包装采用木箱,能保证设备适合长途运输、屡次 搬运、防雨、防潮等.二、主要伸缩接头原理说明1 双法兰限位伸缩接头双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成.在松套伸 缩接头原有性能的根底上增设限位装置,在最大伸缩量处用双螺母锁定.管道在允许的 伸缩量中可以自由伸缩,一旦超过其最大伸缩量就起到限位,保证管道的平安运行,特 别适用于有振动或有一定斜度及拐弯的管路中的连接.双法兰限位伸缩接头...
