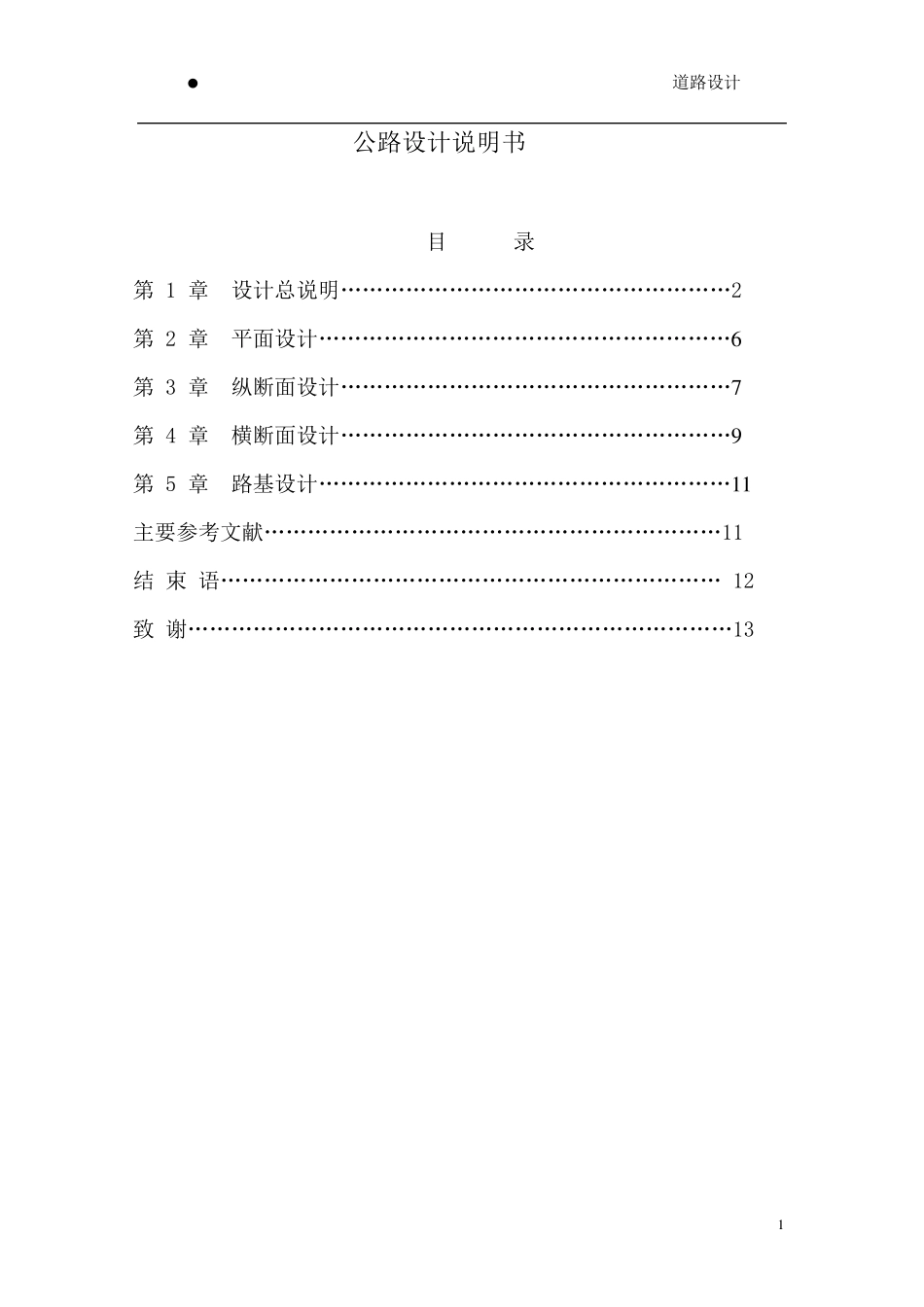

 道路设计 1 公路设计说明书 目 录 第 1 章 设计总说明………………………………………………2 第 2 章 平面设计…………………………………………………6 第 3 章 纵断面设计………………………………………………7 第 4 章 横断面设计………………………………………………9 第 5 章 路基设计…………………………………………………1 1 主要参考文献………………………………………………………11 结 束 语…………………………………………………………… 12 致 谢…………………………………………………………………13  道路设计 2 第一章 设计总说明 本设计是三级公路设计。主要作了如下工作：首先采用纬地5.83进行了路线设计，包括平面设计、纵断面设计、横断面设计以及土石方调配，接着在路线设计的基础上进行了路基路面设计，包括一般路基设计、路面设计。 本次设计中：基本使用计算机辅助设计与成图，设计过程中的主要计算成果由 Excel（电子表格）计算所得。同时本设计体现环保意识，强调环保。 1.1 地理位置图 （略，详细情况见路线设计图） 1.2 设计依据 根据设计任务书及所给定的地形图 1.3 路线及工程概况 本路线是山岭重丘区的一条三级公路，路线设计技术指标为：路基宽度为10 米，双向车道，无中央分隔带，土路肩为 2 0.75 米，行车道为 2  4.250 米。设计速度为 40Km /h，路线总长 739.464米,起点桩号 K0+000.00，终点桩号为K0+739.464。设计路线共设置了二个平曲线，半径分别为 600m ，200m,本次纵断面设计设置了2 个变坡点，1 个凸形竖曲线， 1 个凹形竖曲线，半径分别为 2000，3000 米。  道路设计 3 第二章 路线平面设计 道路为带状构造物，它的中线是一条空间曲线，中线在水平面上的投影称为路线的平面，路线平面的形状及特征为道路的平面线形，而道路的空间位置成为路线。路线受到各种自然条件、环境、以及社会因素的影响和限制时，路线要改变方向和发生转折。 2.1 公路等级的确定 根据给定的条件,设计一条三级公路。 2.2 选线设计 2.2.1 选 线 的 基 本 原 则： （1）路线的走向基本走向必须与道路的主客观条件相适应 （2）在对多方案深入、细致的研究、论证、比选的基础上，选定最优路线方案。 （3）路线设计应尽量做到工程量少、造价低、营运费用省，效益好，并有利于施工和养护。在工程量增加不大时，应尽量...
