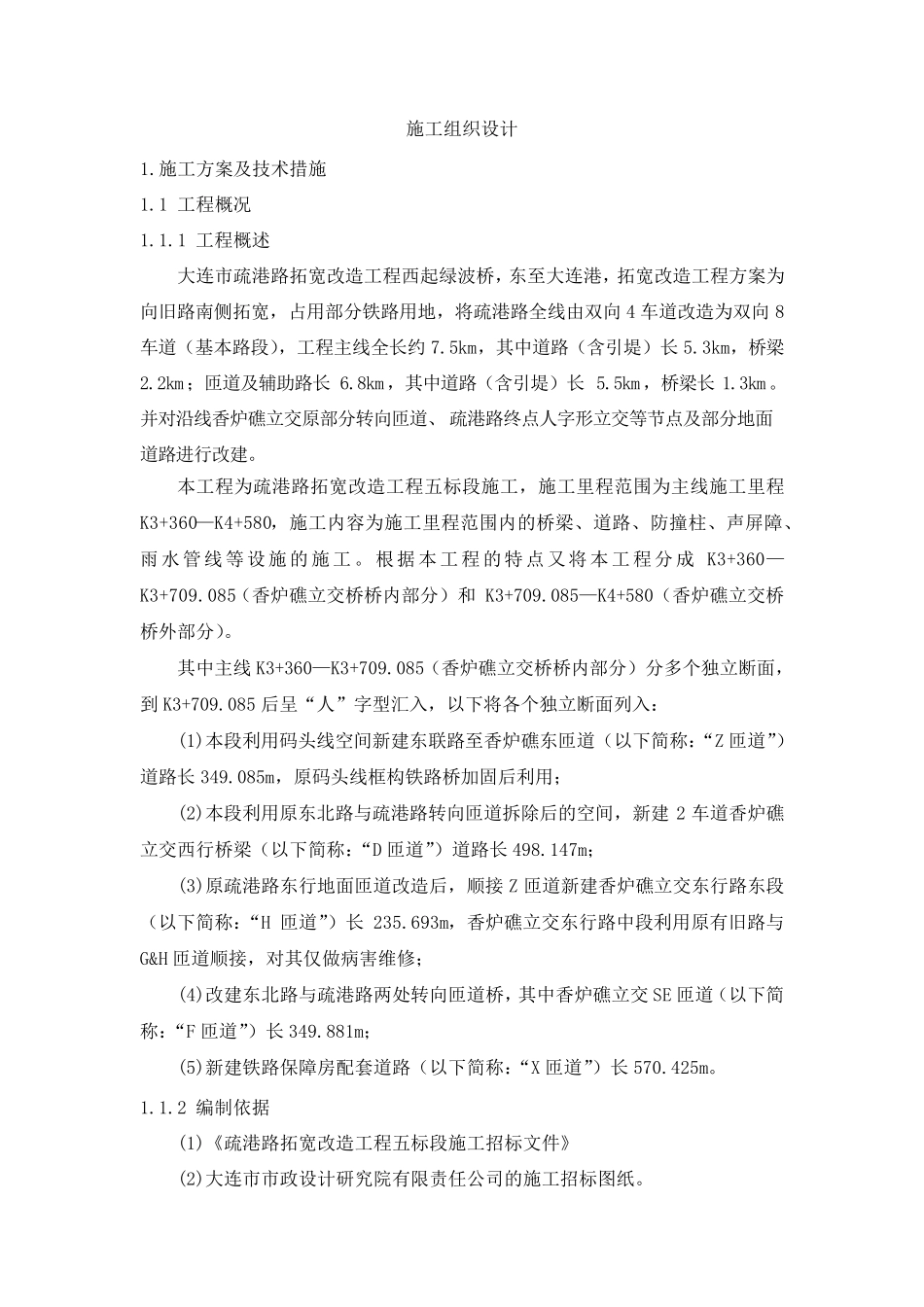

施工组织设计 1.施工方案及技术措施 1.1 工程概况 1.1.1 工程概述 大连市疏港路拓宽改造工程西起绿波桥，东至大连港，拓宽改造工程方案为向旧路南侧拓宽，占用部分铁路用地，将疏港路全线由双向4 车道改造为双向8车道（基本路段），工程主线全长约7.5km，其中道路（含引堤）长5.3km，桥梁2.2km；匝道及辅助路长6.8km，其中道路（含引堤）长5.5km，桥梁长1.3km。并对沿线香炉礁立交原部分转向匝道、疏港路终点人字形立交等节点及部分地面道路进行改建。 本工程为疏港路拓宽改造工程五标段施工，施工里程范围为主线施工里程K3+360—K4+580，施工内容为施工里程范围内的桥梁、道路、防撞柱、声屏障、雨水管线等设施的 施工。根据本工程的特点又将本工程分成 K3+360—K3+709.085（香炉礁立交桥桥内部分）和 K3+709.085—K4+580（香炉礁立交桥桥外部分）。 其中主线K3+360—K3+709.085（香炉礁立交桥桥内部分）分多个独立断面，到 K3+709.085 后呈“人”字型汇入，以下将各个独立断面列入： (1)本段利用码头线空间新建东联路至香炉礁东匝道（以下简称：“Z 匝道”）道路长349.085m，原码头线框构铁路桥加固后利用； (2)本段利用原东北路与疏港路转向匝道拆除后的空间，新建2 车道香炉礁立交西行桥梁（以下简称：“D 匝道”）道路长498.147m； (3)原疏港路东行地面匝道改造后，顺接Z 匝道新建香炉礁立交东行路东段（以下简称：“H 匝道”）长235.693m，香炉礁立交东行路中段利用原有旧路与G&H 匝道顺接，对其仅做病害维修 ； (4)改建东北路与疏港路两 处 转向匝道桥，其中香炉礁立交SE 匝道（以下简称：“F 匝道”）长349.881m； (5)新建铁路保 障房 配 套 道路（以下简称：“X 匝道”）长570.425m。 1.1.2 编 制 依 据 (1)《 疏港路拓宽改造工程五标段施工招 标文 件 》 (2)大连市市政 设计研 究 院 有限 责 任 公 司 的施工招 标图 纸 。 (3)国家有关方针政策和国家、辽宁省有关标准规范、规程和验标等： 《城市道路工程设计规范》(CJJ 37-2012)； 《公路桥涵设计通用规范》 (JTG D60-2004) ； 《公路桥涵施工技术规范》(JTG/T F50-2011) ； 《混凝土结构工程施工质量验收规范》(GB50204-2002)(2011 版)； 《公路沥青路面施工技术规范》(JTG F40-2004) ； 《公路路面基层施工技术规范》 (JTJ 034-2000) ； 《城市桥梁桥面防水工程技术规程》(CJJ139-2010)； 《钢结构...
