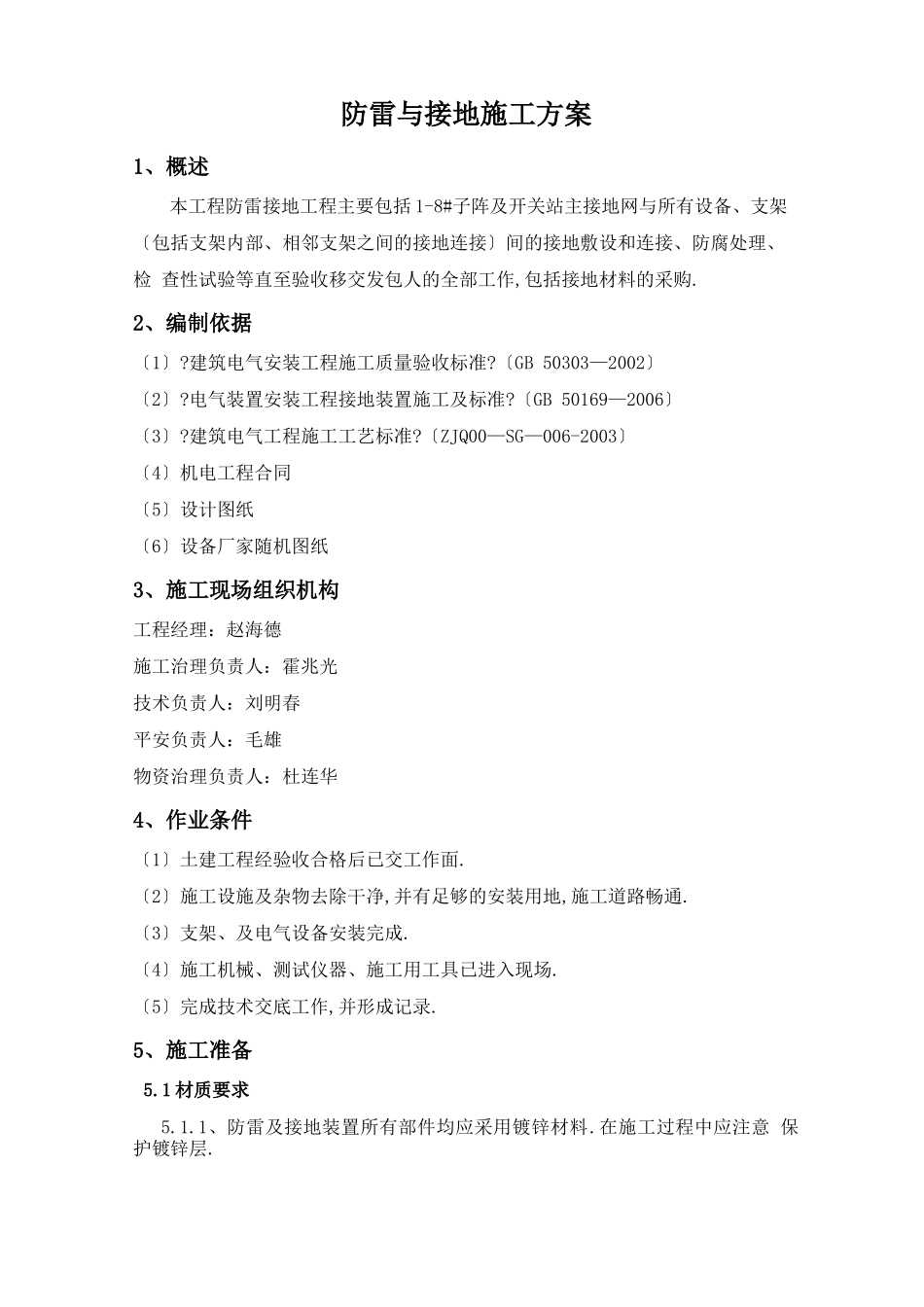

1、概述 12、编制依据 13、施工现场组织机构 14、作业条件 15、施工准备 15.1材质要求 15.2接地体安装作业条件 25.3 防雷引下线安装作业条件 25.4等电位安装作业条件 26、主要施工方法 26.1 施工工艺流程 26.2 操作工艺 26.3 安装考前须知 36.4 质量标准 47、质量保证举措 48、平安文明施工与环保举措 59、成品保护举措 5防雷与接地施工方案1、概述本工程防雷接地工程主要包括 1-8#子阵及开关站主接地网与所有设备、支架 〔包括支架内部、相邻支架之间的接地连接〕间的接地敷设和连接、防腐处理、检 查性试验等直至验收移交发包人的全部工作,包括接地材料的采购.2、编制依据〔1〕?建筑电气安装工程施工质量验收标准?〔GB 50303—2002〕〔2〕?电气装置安装工程接地装置施工及标准?〔GB 50169—2006〕〔3〕?建筑电气工程施工工艺标准?〔ZJQ00—SG—006-2003〕〔4〕机电工程合同〔5〕设计图纸〔6〕设备厂家随机图纸3、施工现场组织机构工程经理：赵海德施工治理负责人：霍兆光技术负责人：刘明春平安负责人：毛雄物资治理负责人：杜连华4、作业条件〔1〕土建工程经验收合格后已交工作面.〔2〕施工设施及杂物去除干净,并有足够的安装用地,施工道路畅通.〔3〕支架、及电气设备安装完成.〔4〕施工机械、测试仪器、施工用工具已进入现场.〔5〕完成技术交底工作,并形成记录.5、施工准备5.1 材质要求5.1.1、防雷及接地装置所有部件均应采用镀锌材料.在施工过程中应注意 保护镀锌层.5.1.2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防 腐油、银粉、黑色油漆等.5.2 接地体安装作业条件在土建独立柱桩基钢筋绑扎完,焊接镀锌扁钢与独立柱桩基钢筋连接,留 出接头,再在土建垫层钢筋绑扎完,将独立柱间用扁钢连接.5.3 防雷引下线安装作业条件利用主钢筋做引下线时,钢筋绑扎完毕.5.4 等电位安装作业条件土建绑扎钢筋时配合做此项工作.6、主要施工方法6.1 施工工艺流程6.2 操作工艺6.2.1 接地体〔线〕安装〔1〕接地体加工:本工程接地体采用① 50 的镀锌钢管,长度为 2.5m,接地扁 钢采用 50X5 的接地扁钢.根据要设计求对镀锌钢管进行加工,长度不应小于 2. 5m.钢管打入地下,应根据土质把钢管加工成一定的形状,遇松软土壤时,可切 成斜面形,为了预防打入时受力不均使管子歪斜,也可以加工成扁尖形；遇土质 很硬时,可将尖端加工成圆锥形.〔2〕接地沟开挖：根据设计图要求对接地体〔网〕的线路进行测量放线,...
