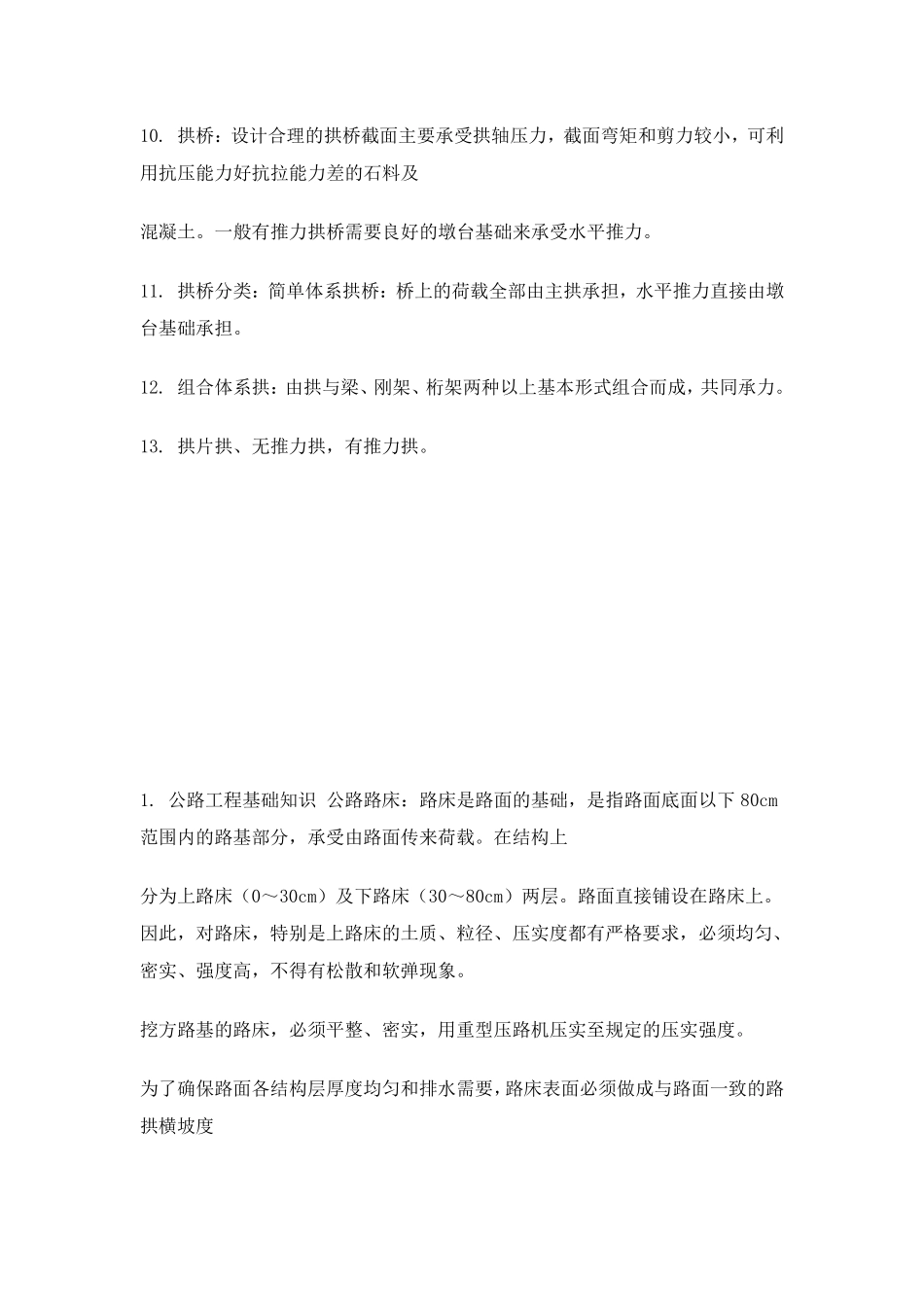

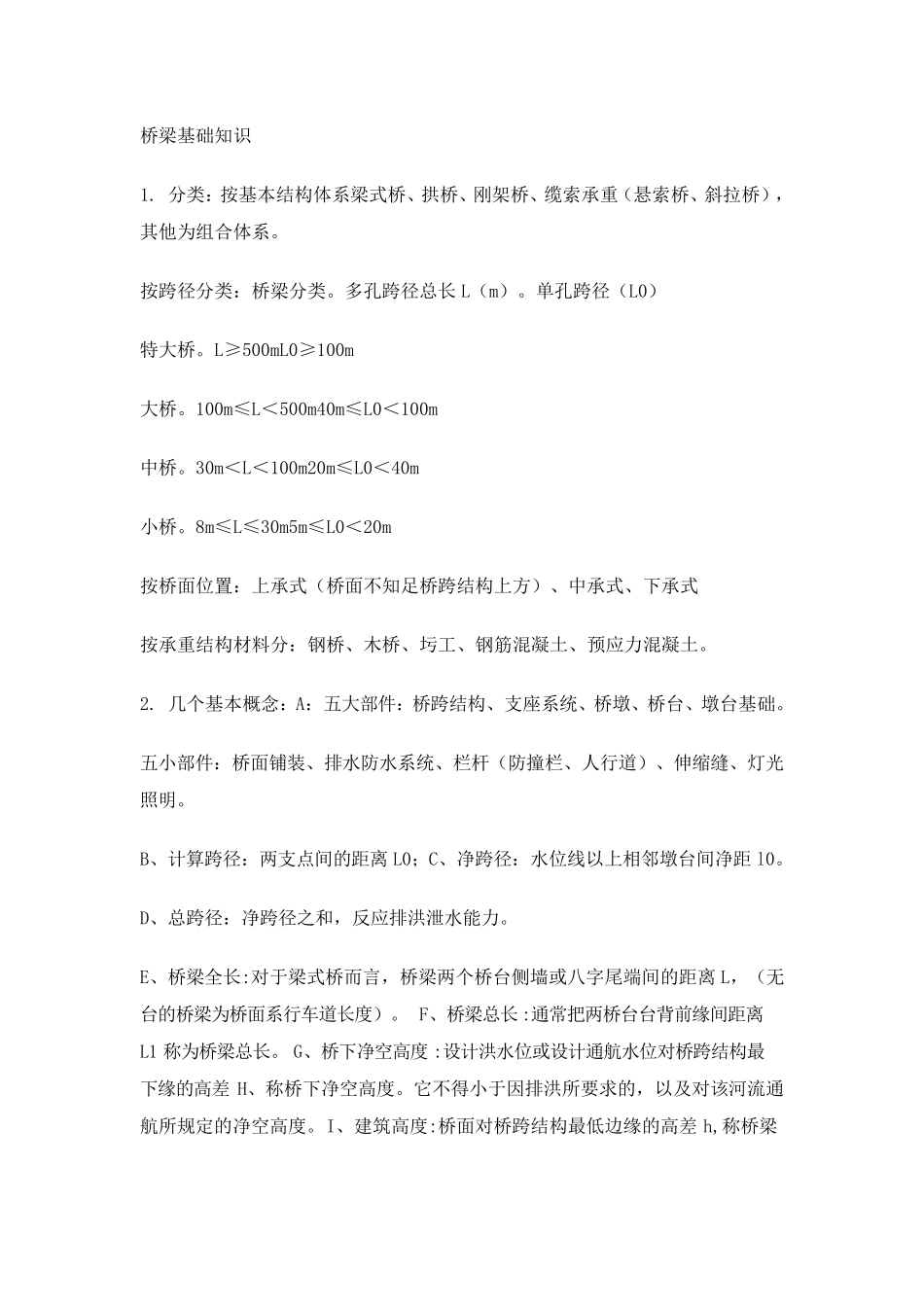

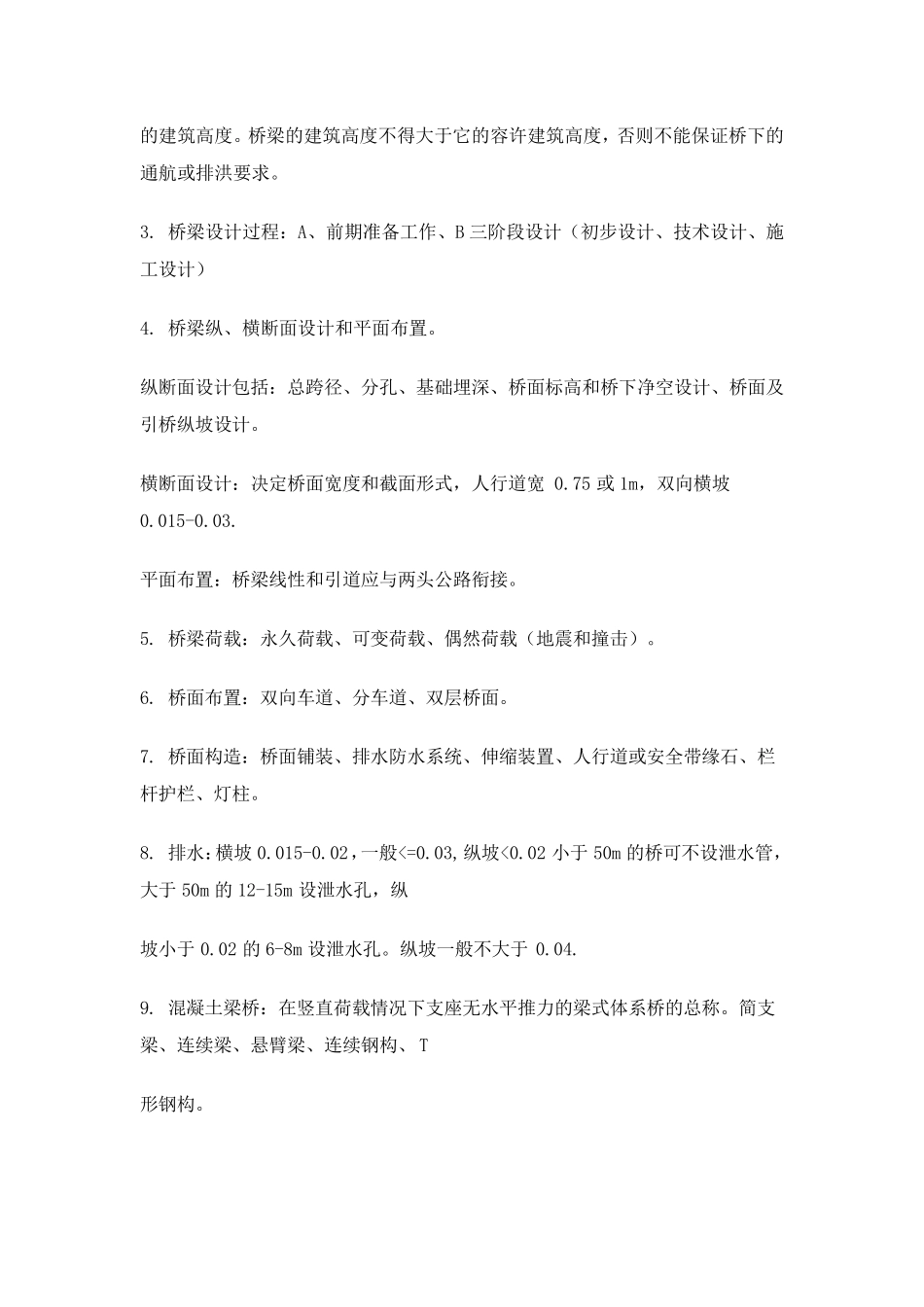

桥梁基础知识 1. 分类：按基本结构体系梁式桥、拱桥、刚架桥、缆索承重（悬索桥、斜拉桥），其他为组合体系。 按跨径分类：桥梁分类。多孔跨径总长L（m）。单孔跨径（L0） 特大桥。L≥500mL0≥100m 大桥。100m≤L＜500m40m≤L0＜100m 中桥。30m＜L＜100m20m≤L0＜40m 小桥。8m≤L≤30m5m≤L0＜20m 按桥面位置：上承式（桥面不知足桥跨结构上方）、中承式、下承式 按承重结构材料分：钢桥、木桥、圬工、钢筋混凝土、预应力混凝土。 2. 几个基本概念：A：五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。 五小部件：桥面铺装、排水防水系统、栏杆（防撞栏、人行道）、伸缩缝、灯光照明。 B、计算跨径：两支点间的距离 L0；C、净跨径：水位线以上相邻墩台间净距 l0。 D、总跨径：净跨径之和，反应排洪泄水能力。 E、桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离 L，（无台的桥梁为桥面系行车道长度）。F、桥梁总长:通常把两桥台台背前缘间距离L1 称为桥梁总长。G、桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H、称桥下净空高度。它不得小于因排洪所要求的，以及对该河流通航所规定 的净空高度。I、建 筑 高度:桥面对桥跨结构最低 边 缘的高差h,称桥梁的建筑高度。桥梁的建筑高度不得大于它的容许建筑高度，否则不能保证桥下的通航或排洪要求。 3. 桥梁设计过程：A、前期准备工作、B 三阶段设计（初步设计、技术设计、施工设计） 4. 桥梁纵、横断面设计和平面布置。 纵断面设计包括：总跨径、分孔、基础埋深、桥面标高和桥下净空设计、桥面及引桥纵坡设计。 横断面设计：决定桥面宽度和截面形式，人行道宽 0.75 或1m，双向横坡0.015-0.03. 平面布置：桥梁线性和引道应与两头公路衔接。 5. 桥梁荷载：永久荷载、可变荷载、偶然荷载（地震和撞击）。 6. 桥面布置：双向车道、分车道、双层桥面。 7. 桥面构造：桥面铺装、排水防水系统、伸缩装置、人行道或安全带缘石、栏杆护栏、灯柱。 8. 排水：横坡 0.015-0.02，一般<=0.03,纵坡<0.02 小于50m 的桥可不设泄水管，大于50m 的12-15m 设泄水孔，纵 坡小于0.02 的6-8m 设泄水孔。纵坡一般不大于0.04. 9. 混凝土梁桥：在竖直荷载情况下支座无水平推力的梁式体系桥的总称。简支梁、连续梁、悬臂梁、连续钢构、 T 形钢构。 10. 拱桥：设计合理的拱桥截面主要承受拱轴压力，截面弯矩和剪力较小，可利用抗压...
