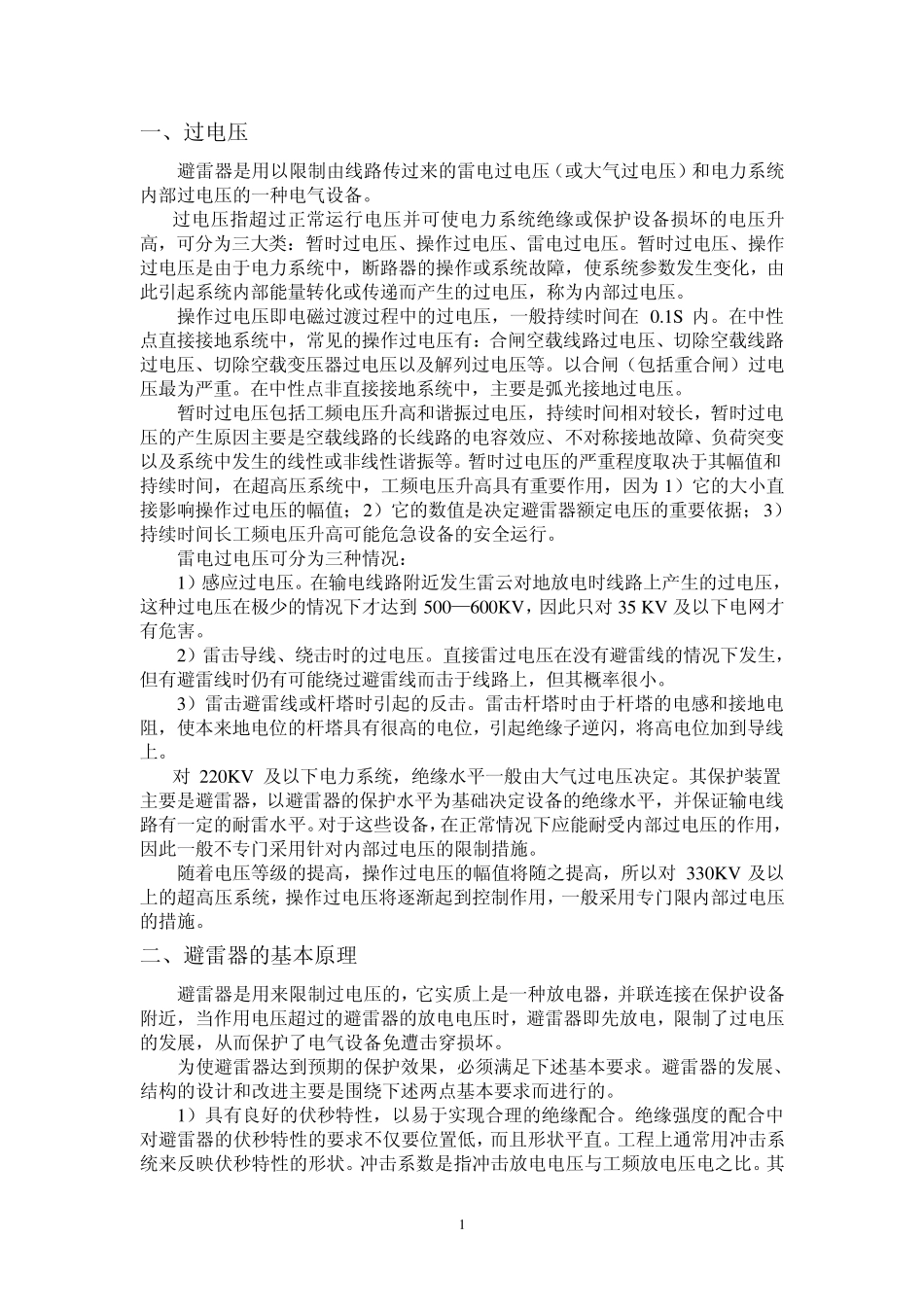

1 一、过电压 避雷器是用以限制由线路传过来的雷电过电压（或大气过电压）和电力系统内部过电压的一种电气设备。 过电压指超过正常运行电压并可使电力系统绝缘或保护设备损坏的电压升高，可分为三大类：暂时过电压、操作过电压、雷电过电压。暂时过电压、操作过电压是由于电力系统中，断路器的操作或系统故障，使系统参数发生变化，由此引起系统内部能量转化或传递而产生的过电压，称为内部过电压。 操作过电压即电磁过渡过程中的过电压，一般持续时间在 0.1S 内。在中性点直接接地系统中，常见的操作过电压有：合闸空载线路过电压、切除空载线路过电压、切除空载变压器过电压以及解列过电压等。以合闸（包括重合闸）过电压最为严重。在中性点非直接接地系统中，主要是弧光接地过电压。 暂时过电压包括工频电压升高和谐振过电压，持续时间相对较长，暂时过电压的产生原因主要是空载线路的长线路的电容效应、不对称接地故障、负荷突变以及系统中发生的线性或非线性谐振等。暂时过电压的严重程度取决于其幅值和持续时间，在超高压系统中，工频电压升高具有重要作用，因为 1）它的大小直接影响操作过电压的幅值；2）它的数值是决定避雷器额定电压的重要依据；3）持续时间长工频电压升高可能危急设备的安全运行。 雷电过电压可分为三种情况： 1）感应过电压。在输电线路附近发生雷云对地放电时线路上产生的过电压，这种过电压在极少的情况下才达到500—600KV ，因此只对 35 KV 及以下电网才有危害。 2）雷击导线、绕击时的过电压。直接雷过电压在没有避雷线的情况下发生，但有避雷线时仍有可能绕过避雷线而击于线路上，但其概率很小。 3）雷击避雷线或杆塔时引起的反击。雷击杆塔时由于杆塔的电感和接地电阻，使本来地电位的杆塔具有很高的电位，引起绝缘子逆闪，将高电位加到导线上。 对 220KV 及以下电力系统，绝缘水平一般由大气过电压决定。其保护装置主要是避雷器，以避雷器的保护水平为基础决定设备的绝缘水平，并保证输电线路有一定的耐雷水平。对于这些设备，在正常情况下应能耐受内部过电压的作用，因此一般不专门采用针对内部过电压的限制措施。 随着电压等级的提高，操作过电压的幅值将随之提高，所以对 330KV 及以上的超高压系统，操作过电压将逐渐起到控制作用，一般采用专门限内部过电压的措施。 二、避雷器的基本原理 避雷器是用来限制过电压的，它实质上是一种放电器，并联连接在保护设备附近，当作用电压超过...
