避雷接地套定额VIP免费

避雷接地套定额_第1页
1/7
避雷接地套定额_第2页
2/7
避雷接地套定额_第3页
3/7

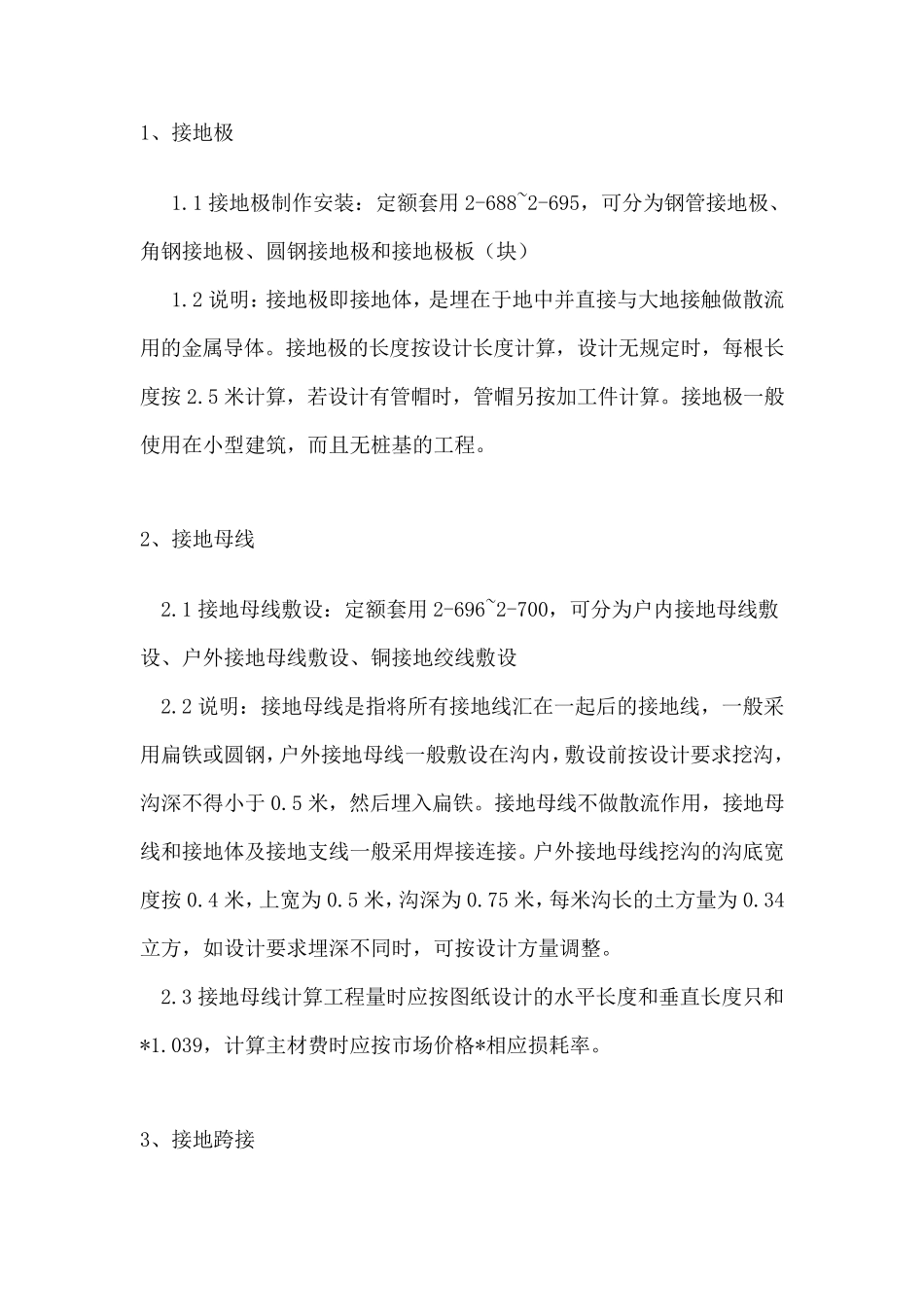

1、接地极 1.1 接地极制作安装:定额套用 2-688~2-695,可分为钢管接地极、角钢接地极、圆钢接地极和接地极板(块) 1.2 说明:接地极即接地体,是埋在于地中并直接与大地接触做散流用的金属导体。接地极的长度按设计长度计算,设计无规定时,每根长度按 2.5 米计算,若设计有管帽时,管帽另按加工件计算。接地极一般使用在小型建筑,而且无桩基的工程。 2、接地母线 2.1 接地母线敷设:定额套用 2-696~2-700,可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设 2.2 说明:接地母线是指将所有接地线汇在一起后的接地线,一般采用扁铁或圆钢,户外接地母线一般敷设在沟内,敷设前按设计要求挖沟,沟深不得小于 0.5 米,然后埋入扁铁。接地母线不做散流作用,接地母线和接地体及接地支线一般采用焊接连接。户外接地母线挖沟的沟底宽度按 0.4 米,上宽为 0.5 米,沟深为 0.75 米,每米沟长的土方量为 0.34立方,如设计要求埋深不同时,可按设计方量调整。 2.3 接地母线计算工程量时应按图纸设计的水平长度和垂直长度只和*1.039,计算主材费时应按市场价格*相应损耗率。 3、接地跨接 3.1 接地线跨接线安装:定额套用2-701~2-703,可分为接地跨接线、构架接地和钢铝窗接地 3.2 说明:接地跨接线:防雷接地应该形成一个闭和回路后接地,在断线处应采用接地跨接线,凡用螺栓或铆钉连接的接地网中的地方,都应焊接接地跨接线,跨接线一般采用扁钢和圆钢。 3.3 接地跨接按 40*4 扁钢考虑,采用开孔连接,管件跨接利用法兰盘连接螺栓,钢轨利用鱼尾板固定螺栓,平行管道采用焊接进行综合考虑。 3.4 构架接地是按户外钢结构或砼结构接地来考虑的,每处接地跨接包括了 4 米以内的水平接地。 3.5 钢铝窗接地采用8 号圆钢一端和窗连接,一端和圈梁主筋连接。 3.6 利用基础钢筋做接地,套用2-751 均压环敷设子目(但均压环敷设子目内并没有圆钢等主材,只考虑了钢筋与钢筋之间的搭接焊,所以个人认为利用基础钢筋做接地网除了按均压环算,还应该计算基础钢筋的跨接数量) 3.7 等电位箱和局部等电位箱的箱内连接套接地跨接*0.5 系数,箱体再单独套定额,局部等电位箱 应套接线盒安装子目,总等电位箱套接线箱安装子目。 4、避雷针 4.1 避雷针制作安装:定额套用2-704~2-740,避雷针制作可分为钢管避雷针制作、圆钢避雷小针制安,避雷针安装可分为装在烟囱上、装在平屋面上、拉线安装、装在墙上、装在金...
