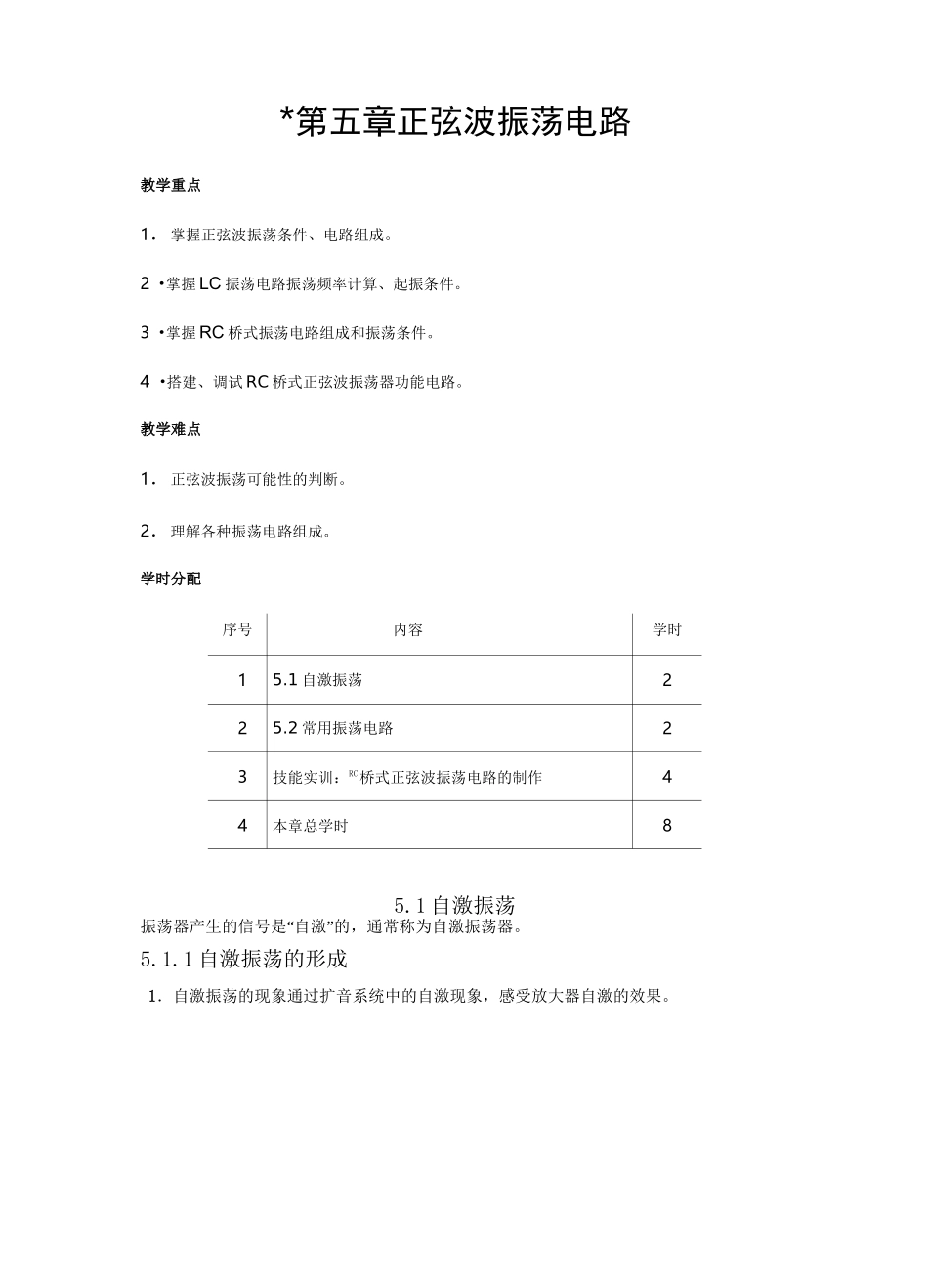

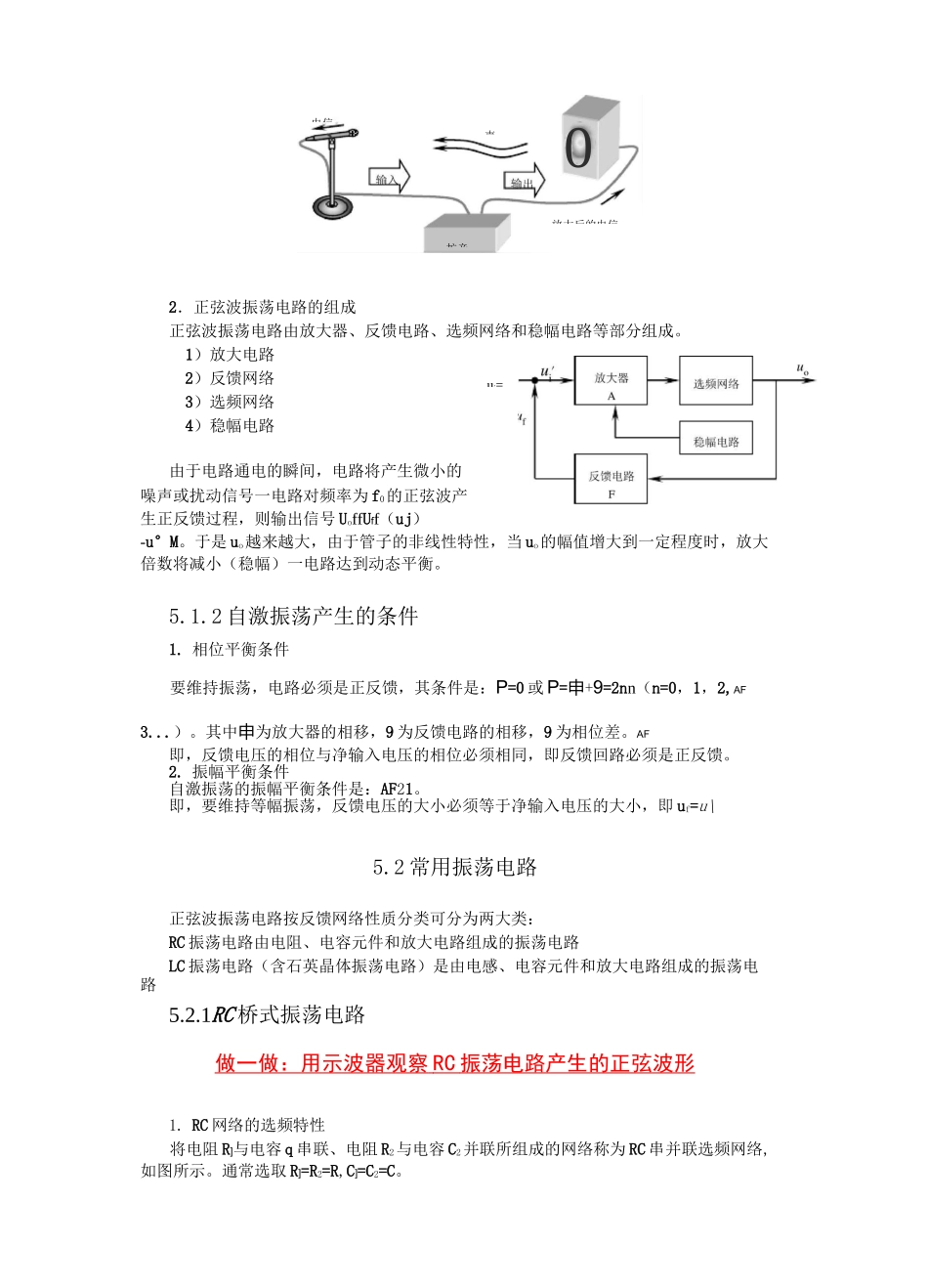

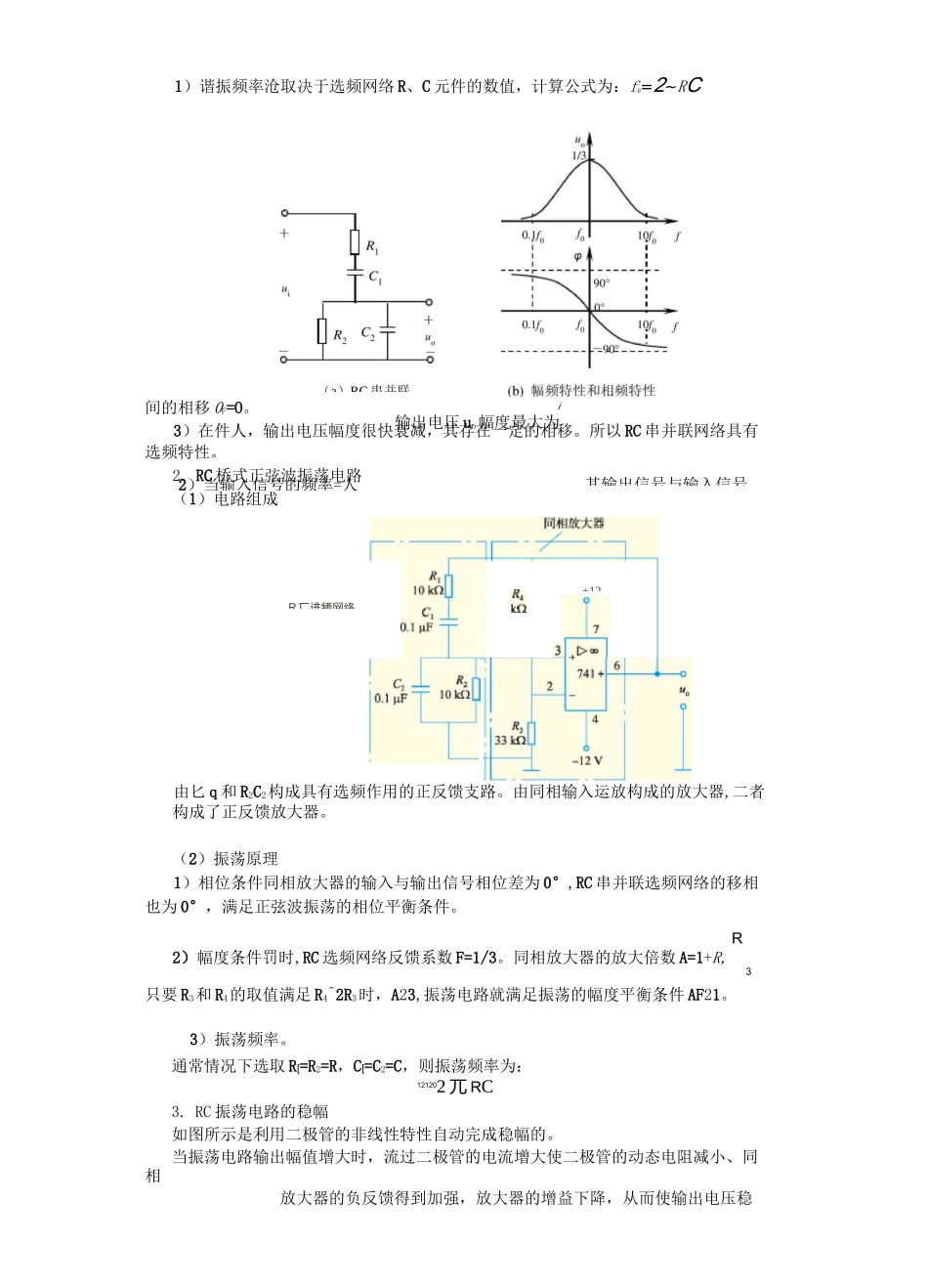

*第五章正弦波振荡电路教学重点1．掌握正弦波振荡条件、电路组成。2 •掌握 LC 振荡电路振荡频率计算、起振条件。3 •掌握 RC 桥式振荡电路组成和振荡条件。4 •搭建、调试 RC 桥式正弦波振荡器功能电路。教学难点1．正弦波振荡可能性的判断。2．理解各种振荡电路组成。学时分配序号内容学时15.1 自激振荡225.2 常用振荡电路23技能实训：RC桥式正弦波振荡电路的制作44本章总学时85.1 自激振荡振荡器产生的信号是“自激”的，通常称为自激振荡器。5.1.1 自激振荡的形成1．自激振荡的现象通过扩音系统中的自激现象，感受放大器自激的效果。2．正弦波振荡电路的组成正弦波振荡电路由放大器、反馈电路、选频网络和稳幅电路等部分组成。1）放大电路2）反馈网络3）选频网络4）稳幅电路由于电路通电的瞬间，电路将产生微小的噪声或扰动信号一电路对频率为 f0的正弦波产生正反馈过程，则输出信号 UoffUff（uj）-u°M。于是 uo越来越大，由于管子的非线性特性，当 uo的幅值增大到一定程度时，放大倍数将减小（稳幅）一电路达到动态平衡。5.1.2 自激振荡产生的条件1. 相位平衡条件要维持振荡，电路必须是正反馈，其条件是：P=0 或 P=申+9=2nn（n=0，1，2,AF3...）。其中申为放大器的相移，9 为反馈电路的相移，9 为相位差。AF即，反馈电压的相位与净输入电压的相位必须相同，即反馈回路必须是正反馈。2. 振幅平衡条件自激振荡的振幅平衡条件是：AF21。即，要维持等幅振荡，反馈电压的大小必须等于净输入电压的大小，即 uf=u\5.2 常用振荡电路正弦波振荡电路按反馈网络性质分类可分为两大类：RC 振荡电路由电阻、电容元件和放大电路组成的振荡电路LC 振荡电路（含石英晶体振荡电路）是由电感、电容元件和放大电路组成的振荡电路5.2.1RC 桥式振荡电路做一做：用示波器观察 RC 振荡电路产生的正弦波形 1. RC 网络的选频特性将电阻 R]与电容 q 串联、电阻 R2与电容 C2并联所组成的网络称为 RC 串并联选频网络,如图所示。通常选取 R]=R2=R,C]=C2=C。电信0声放大后的电信扩音ui=2）当输入信号的频率=人i输出电压 uo幅度最大为3其输出信号与输入信号1）谐振频率沧取决于选频网络 R、C 元件的数值，计算公式为：f0=2~RC间的相移 0F=O。3）在件人，输出电压幅度很快衰减，其存在一定的相移。所以 RC 串并联网络具有选频特性。2. RC 桥式正弦波振荡电路（1）电路组成由匕 q 和 R2C2构成具有选频作用的正反馈支路...
