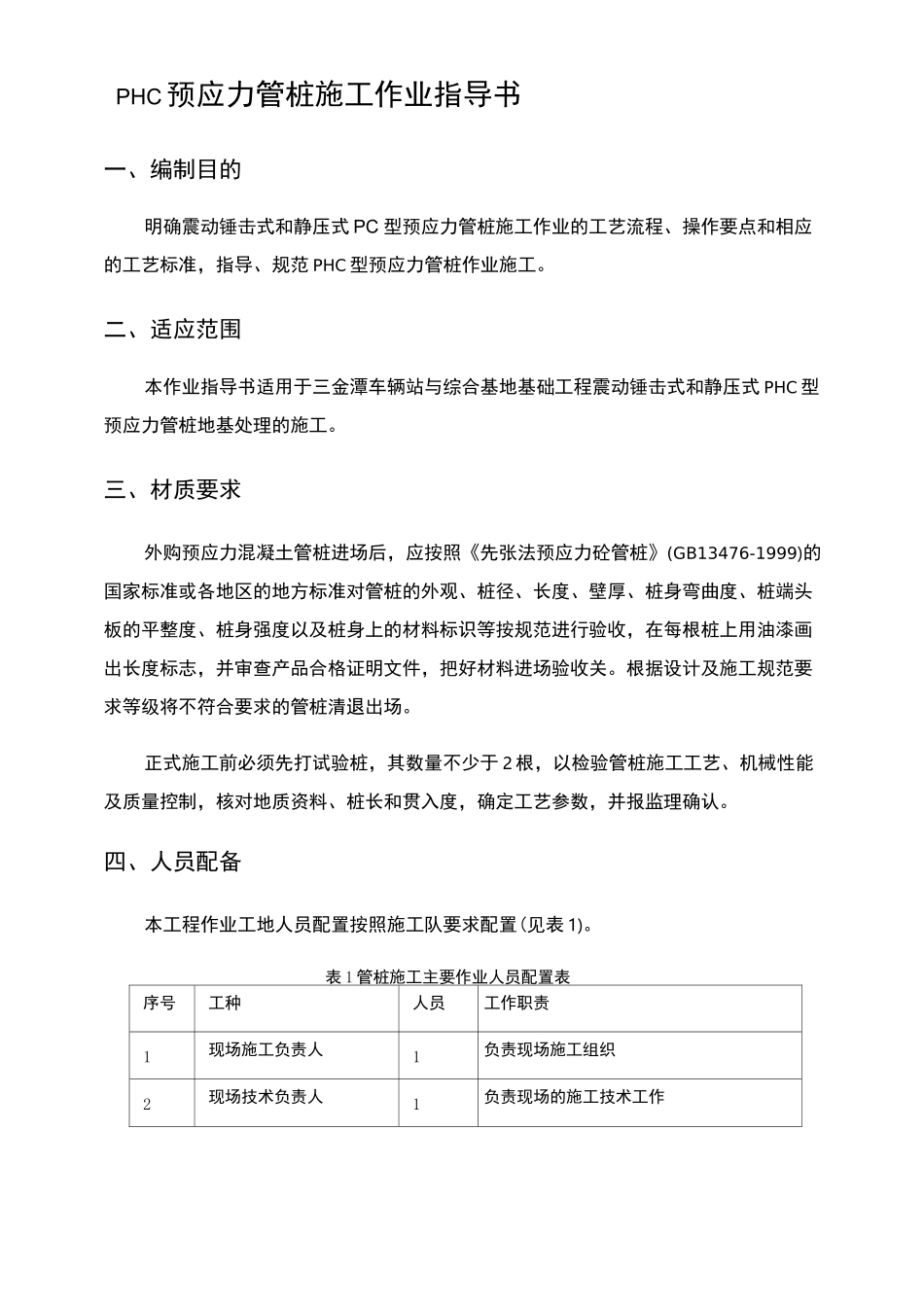

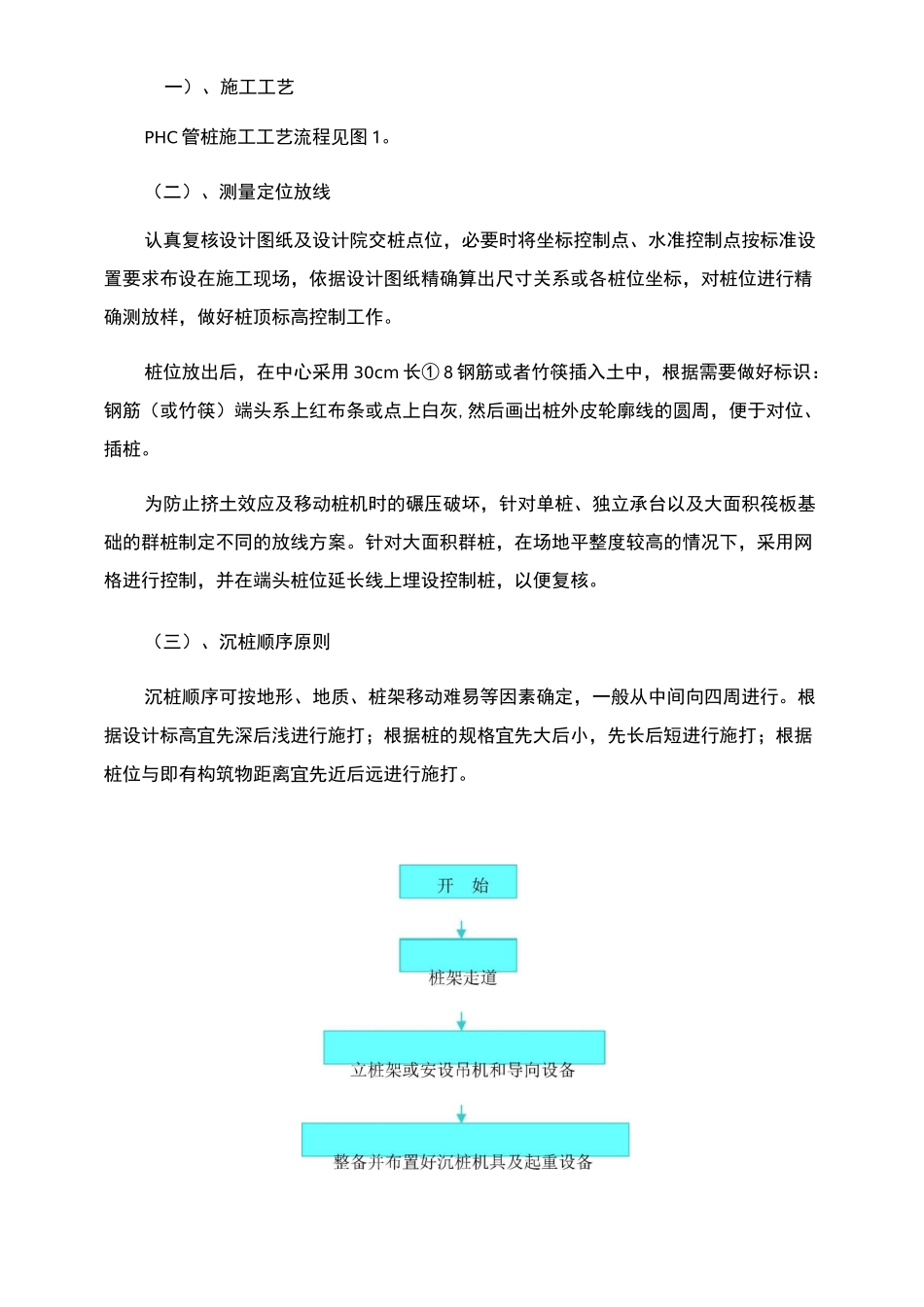

PHC预应力管桩施工作业指导书一、编制目的明确震动锤击式和静压式 PC 型预应力管桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范 PHC 型预应力管桩作业施工。二、适应范围本作业指导书适用于三金潭车辆站与综合基地基础工程震动锤击式和静压式 PHC 型预应力管桩地基处理的施工。三、材质要求外购预应力混凝土管桩进场后，应按照《先张法预应力砼管桩》(GB13476-1999)的国家标准或各地区的地方标准对管桩的外观、桩径、长度、壁厚、桩身弯曲度、桩端头板的平整度、桩身强度以及桩身上的材料标识等按规范进行验收，在每根桩上用油漆画出长度标志，并审查产品合格证明文件，把好材料进场验收关。根据设计及施工规范要求等级将不符合要求的管桩清退出场。正式施工前必须先打试验桩，其数量不少于 2 根，以检验管桩施工工艺、机械性能及质量控制，核对地质资料、桩长和贯入度，确定工艺参数，并报监理确认。四、人员配备本工程作业工地人员配置按照施工队要求配置(见表 1)。表 1 管桩施工主要作业人员配置表序号工种人员工作职责1现场施工负责人1负责现场施工组织2现场技术负责人1负责现场的施工技术工作3桩机操作手4负责桩机操作4吊车司机1负责现场倒运管桩5安全员1全面负责施工中的安全6质检员1全面负责施工中的质量7试验人员2负责现场的试验工作8测量2全面负责施工中的量测工作9现场施工旁站人员1负责对施工现场的记录工作10修理工1负责机械维护和修理11申工1负责施工用电12普工6负责现场的其他辅助施工合计20其中现场施工负责人、技术负责人、安全员、质检员、旁站人员必须由本单位正式职工担任。五、主要施工设备本工程主要采用震动锤击式和静压式沉桩，本工程主要机械配置（见表 2）表 2PHC 管桩施工主要机械设备配置表序号机械设备名称型号数量国别产地备注1震动锤击机DCB80T84国产2静压机ZYJ801国产3汽车吊25T1国产吊管桩及施工材料4全站仪2国产施工放样5电焊机BX1-40016国产桩头对接焊接六、施工工艺和方法一）、施工工艺PHC 管桩施工工艺流程见图 1。（二）、测量定位放线认真复核设计图纸及设计院交桩点位，必要时将坐标控制点、水准控制点按标准设置要求布设在施工现场，依据设计图纸精确算出尺寸关系或各桩位坐标，对桩位进行精确测放样，做好桩顶标高控制工作。桩位放出后，在中心采用 30cm 长① 8 钢筋或者竹筷插入土中，根据需要做好标识：钢筋（或竹筷）端头系上红布条或点上白灰,然后画出桩外皮轮廓...
