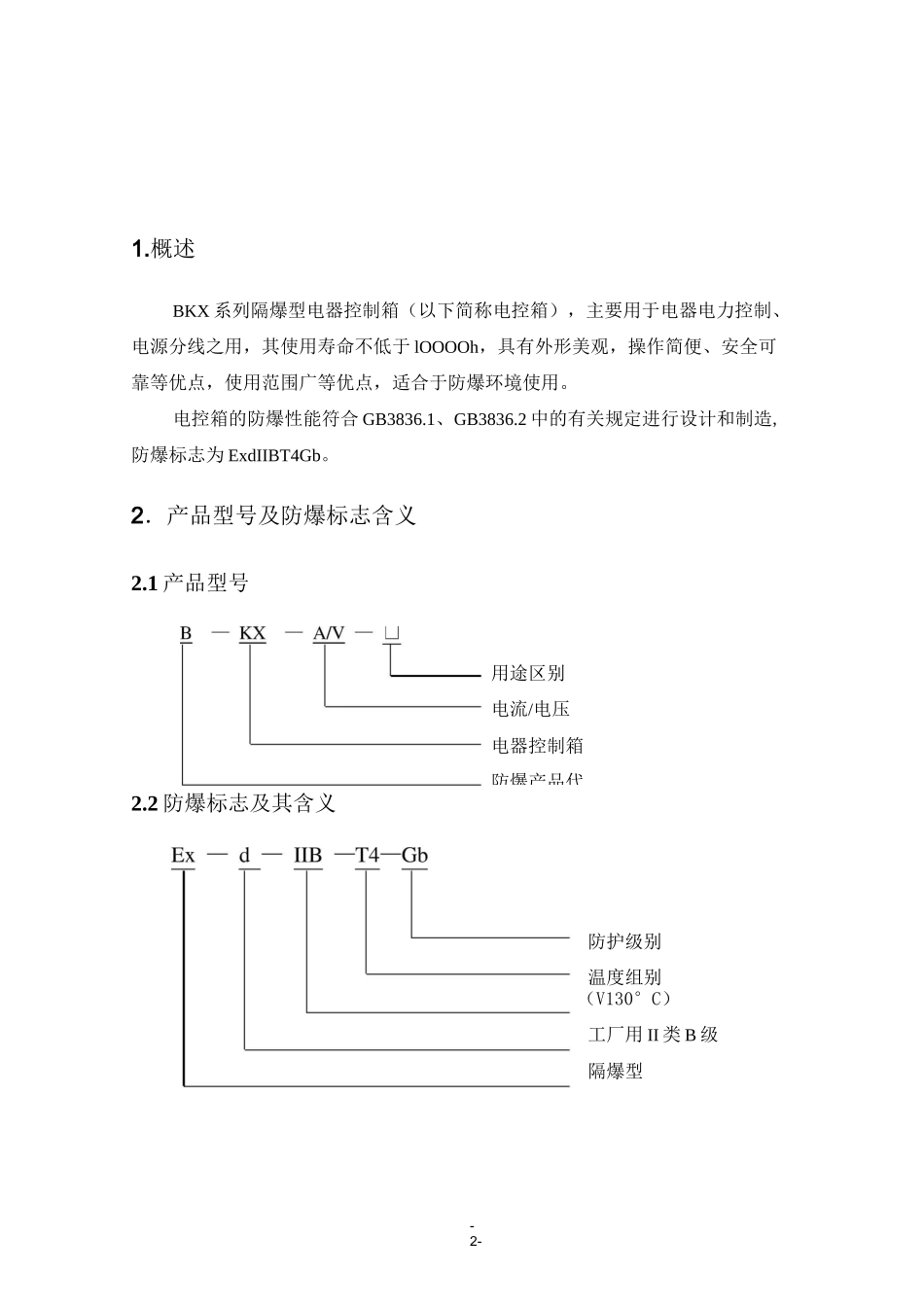

BKX 系列隔爆型电器控制箱使用说明书xxxxxxxx 公司防护级别温度组别(V130°C)工厂用 II 类 B 级隔爆型-2-用途区别电流/电压电器控制箱防爆产品代1.概述BKX 系列隔爆型电器控制箱(以下简称电控箱),主要用于电器电力控制、电源分线之用,其使用寿命不低于 lOOOOh,具有外形美观,操作简便、安全可靠等优点,使用范围广等优点,适合于防爆环境使用。电控箱的防爆性能符合 GB3836.1、GB3836.2 中的有关规定进行设计和制造,防爆标志为 ExdIIBT4Gb。2.产品型号及防爆标志含义2.1 产品型号2.2 防爆标志及其含义-3-3.使用条件及技术参数3.1 使用环境条件3.1.1 海拔不超过 1000m;3.1.2 环境温度-20°C〜+40°C3.1.3 相对湿度 90%(+25C 时)。3.1.4 具有轻微腐蚀性气体存在的环境产品型号额定电压(V)总功率(KW)电流(A)防爆标志ExdIIBT4GbExdIIBT4GbExdIIBT4GbExdIIBT4GbExdIIBT4Gb3.1.5 存在具有爆炸性可燃气体 IIA、IIB 级温度组别为 T1〜T4 组,2 区危险场所。3.2 技术参数4.工作原理4.1 电控箱的主要结构电控箱的主要结构如图 1 所示:-4-图 1 电控箱主要结构4.2 结构说明电控箱采用金属密闭防爆外壳,安装各类电器仪表及操作控制元件,其控制原理是将“非防爆动力箱”上的控制线路引到本防爆型电控箱内部,在现场对非防爆的动力主控箱进行远程控制,实现现场操作、远程控制的目的。具有安全可靠、操作简便的优点。为保证电控箱发挥应有效益,用户必须配备非防爆主控柜与本防爆电控箱远程连接,并做好以下安全使用事项:4.2.1 监视电控箱上各类仪表的安全工作状态,操作人员应具备电器操作资格上岗证。4.2.2 电控箱外壳必须连接可靠的保护地线。4.2.3 用户动力箱总电源开关应属于自动开关。4・3 防爆要点4.3.1 温度试验:电控箱的温度试验按照 GB3836.1 中的 5.1 有关规定进行。-5-4.3.2 耐热耐寒试验:电控箱透明件胶粘处、过线装置浇封处的耐热耐寒试验按照 GB3836.1 中的 26.8 和 26.9 有关规定进行。4.3.3 外壳耐压试验:电控箱的外壳耐压试验按照 GB3836.2 中的 15.1 有关规定进行。4.3.4内部点燃的不传爆试验:电控箱的内部点燃的不传爆试验按照GB3836.2 中的 15.2 有关规定进行。4.3.5 抗冲击试验:电控箱透明件的抗冲击试验按照 GB3836.1 中的 26.4.2 有关规定进行。4.3.6 在额定工作状态下,电控箱进线口处温度不得高于 70°C,以保护电缆使用安全。电缆引入装置...
