填充墙砌体施工方案(1)VIP免费

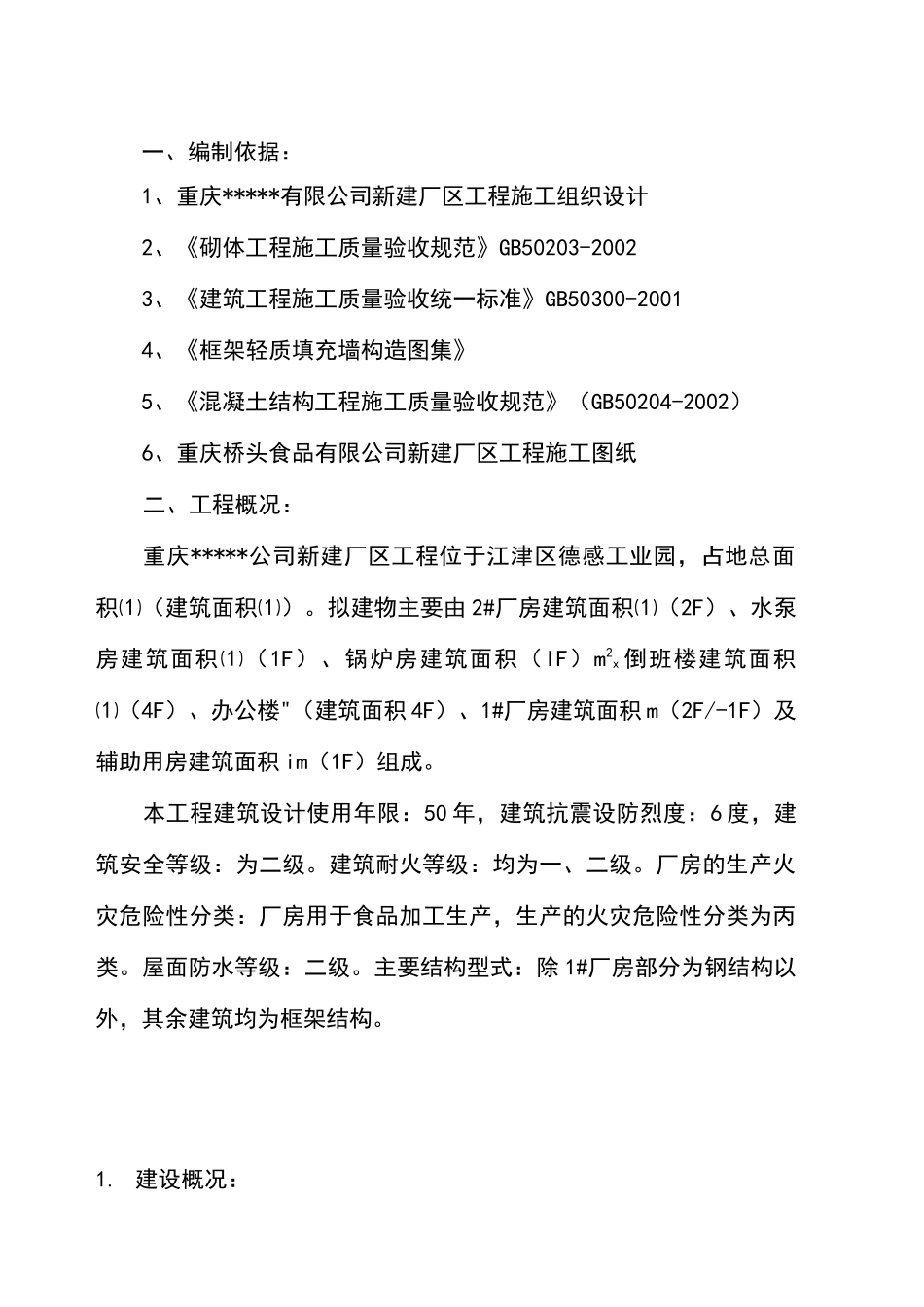

一、编制依据：1、重庆*****有限公司新建厂区工程施工组织设计2、《砌体工程施工质量验收规范》GB50203-20023、《建筑工程施工质量验收统一标准》GB50300-20014、《框架轻质填充墙构造图集》5、《混凝土结构工程施工质量验收规范》（GB50204-2002）6、重庆桥头食品有限公司新建厂区工程施工图纸二、工程概况：重庆*****公司新建厂区工程位于江津区德感工业园，占地总面积⑴（建筑面积⑴）。拟建物主要由 2#厂房建筑面积⑴（2F）、水泵房建筑面积⑴（1F）、锅炉房建筑面积（IF）m2x 倒班楼建筑面积⑴（4F）、办公楼"（建筑面积 4F）、1#厂房建筑面积 m（2F/-1F）及辅助用房建筑面积 im（1F）组成。本工程建筑设计使用年限：50 年，建筑抗震设防烈度：6 度，建筑安全等级：为二级。建筑耐火等级：均为一、二级。厂房的生产火灾危险性分类：厂房用于食品加工生产，生产的火灾危险性分类为丙类。屋面防水等级：二级。主要结构型式：除 1#厂房部分为钢结构以外，其余建筑均为框架结构。1. 建设概况：建设单位：重庆****品有限公司；勘察单位：****建筑勘察设计有限公司；设计单位：重庆市****设计院；施工单位：重庆市****工程公司；监理单位：重庆****监理有限公司。各工程的施工现场场地平整，地面附属物清理已经完成，均已经具备开工条件。三、施工图纸设计要求1、材料要求(1)倒班楼、办公楼内外墙采用 200 厚厚壁型烧结页岩空心砖，容重 801-900Kg/m3，内墙局部采用 200 厚烧结页岩空心砖，容重 800Kg/m3；1#厂房 2#厂房内外墙采用 200 厚烧结页岩空心砖，容重 800Kg/m3，为满足业主使用功能要求，厂房内所有的配砖高度为300mm；(2)砌筑砂浆均采用水泥砂浆。强度为、M5。(4) 填充墙厚度为：200mm、100mm。(5) 构造柱、过梁、圈梁、采用 C25 混凝土。(6) 设备机房、管道井、检修井、楼梯间采用砌块耐火极限不小于 2 小时。(7) 风机房、空调机房均做隔声处理。(8) 墙身在室内地坪 50 下做 20 厚 1:2 水泥砂浆掺 3%-5%防水剂防潮层。2、结构要求（1）构造柱① 内外墙交接处及外墙转角处，间距不大于 2 倍层高。② 墙长或相邻横墙之间的间距大于 2 倍层高时，墙段内增设构造柱，间距应小于 2 倍层高;墙长大于墙高且端部处及外墙长度大于 1000 且端部无柱（墙）处。③ 宽度>2100 的洞口两侧;电梯井筒四角。④ 窗洞$3000 的窗下墙中部及窗洞口两侧，间距 W2000。构造柱截面尺寸为墙厚 X200mm，其配筋...
