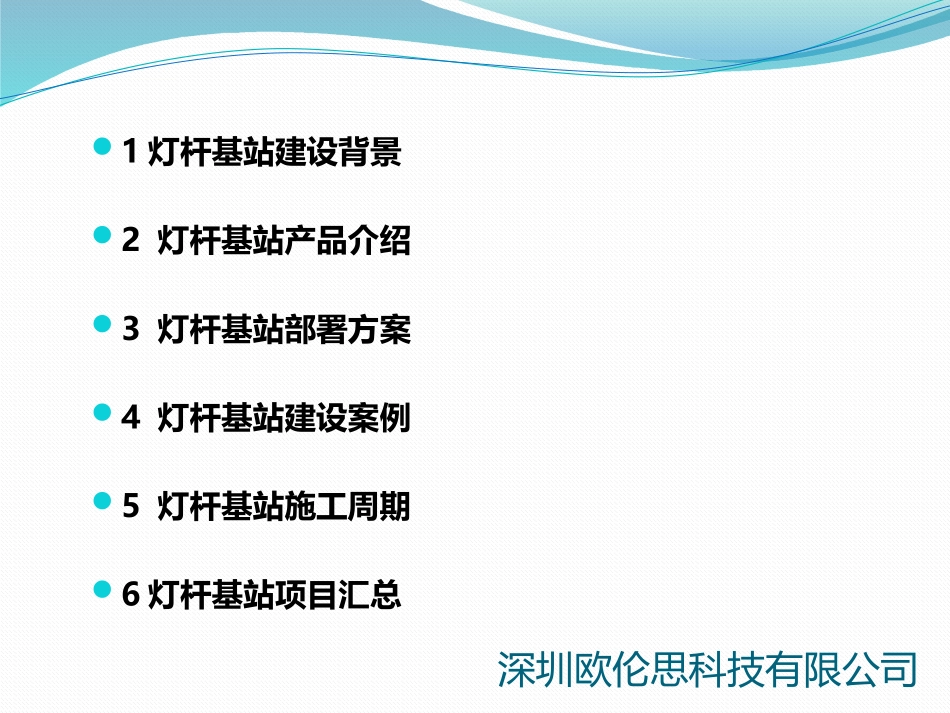

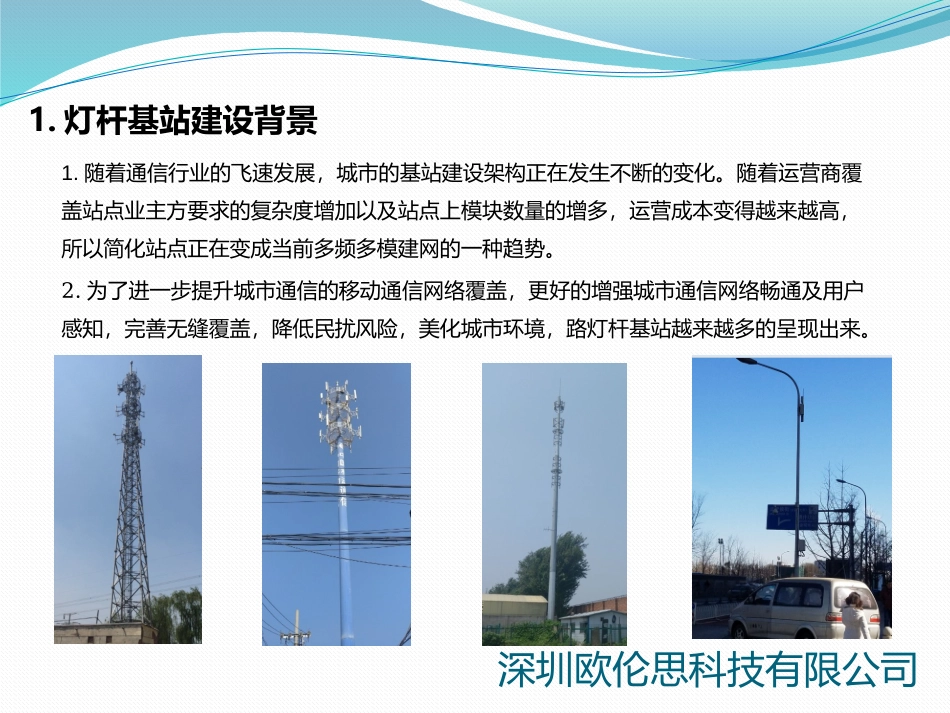

移动通信基站市政灯杆站规划建设项目建议书深圳欧伦思科技有限公司1灯杆基站建设背景2灯杆基站产品介绍3灯杆基站部署方案4灯杆基站建设案例5灯杆基站施工周期6灯杆基站项目汇总深圳欧伦思科技有限公司1.灯杆基站建设背景1.随着通信行业的飞速发展，城市的基站建设架构正在发生不断的变化。随着运营商覆盖站点业主方要求的复杂度增加以及站点上模块数量的增多，运营成本变得越来越高，所以简化站点正在变成当前多频多模建网的一种趋势。2.为了进一步提升城市通信的移动通信网络覆盖，更好的增强城市通信网络畅通及用户感知，完善无缝覆盖，降低民扰风险，美化城市环境，路灯杆基站越来越多的呈现出来。深圳欧伦思科技有限公司2.1灯杆基站EasyMacro产品规格-01深圳欧伦思科技有限公司2.1灯杆基站EasyMacro产品规格-02深圳欧伦思科技有限公司2.2灯杆基站EasyMacro场景覆盖深圳欧伦思科技有限公司2.3灯杆基站EasyMacro话务量大、弱覆盖区域场景规划深圳欧伦思科技有限公司2.4灯杆基站EasyMacro与常规宏基站共同规划深圳欧伦思科技有限公司3.1灯杆基站EasyMacro典型场景深圳欧伦思科技有限公司灯杆基站EasyMacro典型场景3.2灯杆基站EasyMacro部署方案深圳欧伦思科技有限公司3.3灯杆基站EasyMacro电源、配套建设方案交流配电箱380V/220V微站设备（直流）业主配电箱引入220V48V外电相关要求1、外电容量：单站不低于1KW。2、光电一体箱（交流配电箱）：为微基站设备提供接电、接地及光缆传输设备的安装空间。a.内置AC模块提供1路不小于20A和3路不小于10A交流空开；b.内置1个不小于10孔的接地排，提供设备接地；c.内置1个ODF的安装位置。深圳欧伦思科技有限公司3.3灯杆基站EasyMacro电源、配套建设方案光电一体箱（交流配电箱）深圳欧伦思科技有限公司3.3灯杆基站EasyMacro土建配套建设方案利旧杆塔：在承重允许的前提下，进行改造建设。土建复核要求如下：1）市政路灯杆杆材较细，承载能力有限，悬挂设备后短时间内不会对杆体造成影响，后期因受力不平衡、风压等可能会造成杆体不同程度的倾斜。所以，利旧原有杆体建设基站应考虑杆体的受力平衡，尽可能对称安装设备（2个或者3个基站设备天线），保证杆体不因基站建设而出现倾斜等现象。2）改造需根据杆体类型、建设批次归类检测，考虑到同一路段杆体类型的统一性，建议每个路段抽检1-2根进行检测及承重复核。深圳欧伦思科技有限公司3.3灯杆基站EasyMacro土建配套建设方案抗风风阻测试预算：路灯杆组件厂家的技术参数，路灯杆设备组件可以承受的迎风压强为2700Pa，若风系数选定为27m/s，路灯杆天线组件承受的风压只有365Pa，所以组件本身是完全承受27m/s的风速而不至于损坏的。路灯杆的抗风设计：路灯杆高度h=12m；设备重量=5kg；设备挂高5-8米；设计选取灯杆底部焊缝宽度b=4mm；灯杆底部半径=168mm；焊缝所在面即灯杆破坏面，灯杆破坏面抵抗矩w路灯杆的计算点p到灯杆受到的电池板作用荷载F作用线的距离为PQ=[5000+(168+6)/tan160]*sin160=1545mm=1.545m；风阻载在灯杆破坏面上的作用矩M=F*1.545；根据27m/s的设计最大允许风速2*30W的路灯杆电池板的基本荷载为730N，考虑1.3的安全系数F=1.3*730=949N；深圳欧伦思科技有限公司3.3灯杆基站EasyMacro土建配套建设方案所以M=F*1.545=94981.545=1466N.m；M=F*1.545=94981.545=1466N.m；圆环形破坏面的抵抗矩W=π*（3r²*d+3r*d²+d*3）r为圆环内径。W=π*（3*842*4+3*84*42+43）=88768mm3=88.768;风荷载在破坏面上作用矩引起的应力=M/W=1466/（88.78*10-6）=16.5*106pa=16.5Mpa<<215Mpa，其中215Mpa是Q235钢的抗弯强度。设计选取的焊缝宽度满足要求，只要焊缝质量符合条件，灯杆的抗风无问题。所以安装设备之后的灯杆的承载能力完全没问题，能够满足安全要求。深圳欧伦思科技有限公司3.3灯杆基站EasyMacro土建配套建设方案DGT(CL)-10-0.45-1ZJ路灯杆-10m-0.45风压-1层天支(集束天线)-带灯特别提示：塔身10米一节深圳欧伦思科技有限公司4.1灯杆基站EasyMacro基站建设案例：具体成型实景深圳欧伦思科技有限公司4.1灯杆基站EasyMacro基站建设案例：具体成型实景深圳欧伦思科技有限公司5...
