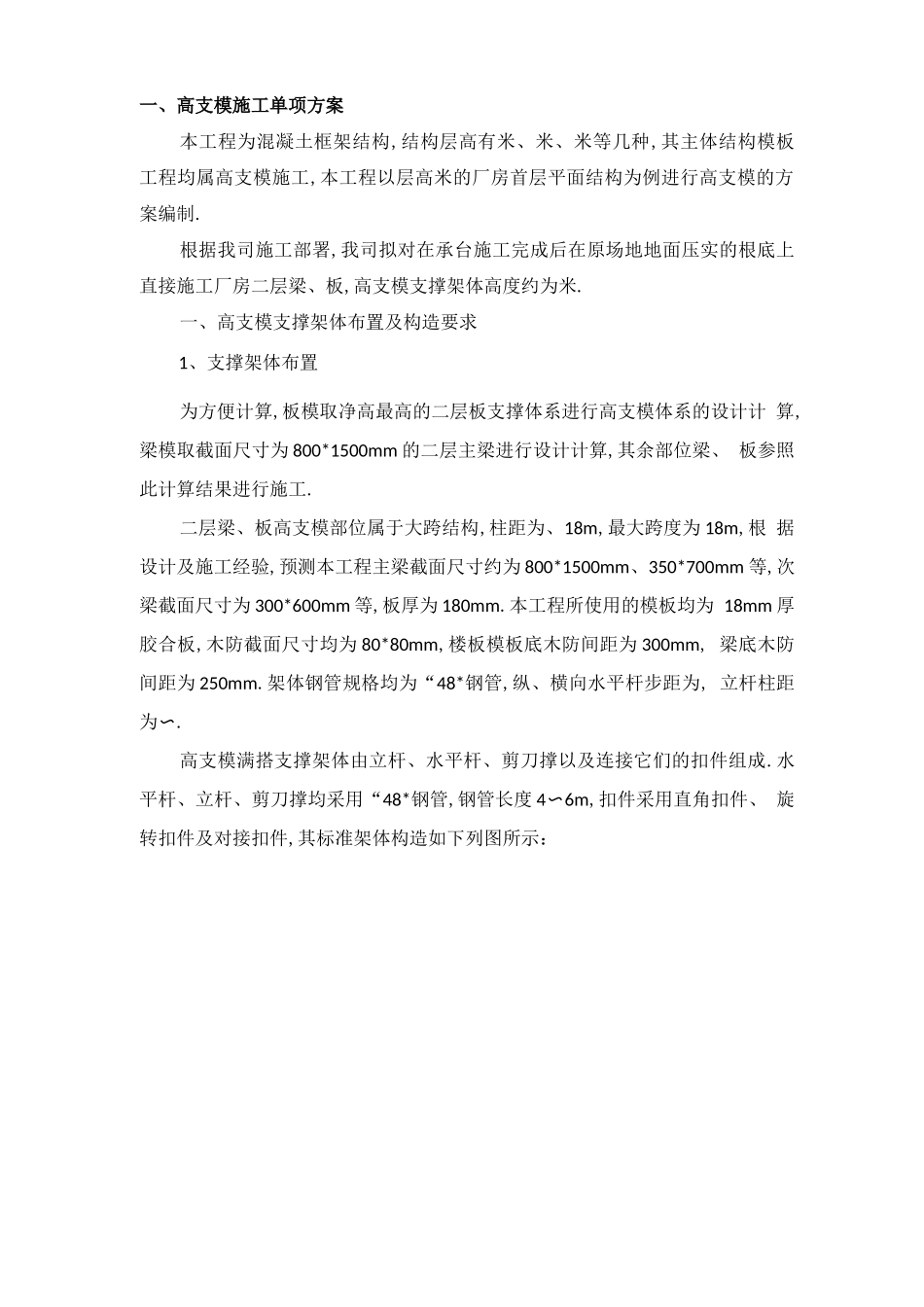

一、高支模施工单项方案本工程为混凝土框架结构,结构层高有米、米、米等几种,其主体结构模板 工程均属高支模施工,本工程以层高米的厂房首层平面结构为例进行高支模的方 案编制.根据我司施工部署,我司拟对在承台施工完成后在原场地地面压实的根底上 直接施工厂房二层梁、板,高支模支撑架体高度约为米.一、高支模支撑架体布置及构造要求1、支撑架体布置为方便计算,板模取净高最高的二层板支撑体系进行高支模体系的设计计 算,梁模取截面尺寸为 800*1500mm 的二层主梁进行设计计算,其余部位梁、 板参照此计算结果进行施工.二层梁、板高支模部位属于大跨结构,柱距为、18m,最大跨度为 18m,根 据设计及施工经验,预测本工程主梁截面尺寸约为 800*1500mm、350*700mm 等,次梁截面尺寸为 300*600mm 等,板厚为 180mm.本工程所使用的模板均为 18mm 厚胶合板,木防截面尺寸均为 80*80mm,楼板模板底木防间距为 300mm, 梁底木防间距为 250mm.架体钢管规格均为“48*钢管,纵、横向水平杆步距为, 立杆柱距为〜.高支模满搭支撑架体由立杆、水平杆、剪刀撑以及连接它们的扣件组成.水 平杆、立杆、剪刀撑均采用“48*钢管,钢管长度 4〜6m,扣件采用直角扣件、 旋转扣件及对接扣件,其标准架体构造如下列图所示：iO白□:.0：.01OO0QC O1:-0 ——k—*-——— ——0 Ts—a7^口 Q0主梁(800*1500mm)r^i：1 Q 口 Q C主梁(800*1500mm) Lp 彳3 O:. ◎ . tzZ3卜°3 OLU.—:0 °OQOI： r^i： r ： j 1: 3 口:0 °h0 o o Q Q !a■ 一、O□ I Q□□卜J _ u 3 O3 O)O)o 1S- Q 0 fl 0 OGO 0 ?? G S O O O "? &立杆 r.剪刀撑次梁( 300*600mm ) , 高支模结构层楼面梁、板 1 ,主梁 ( 800*1500mm) ( 800* 一500mm：L5C0 ［恻［1 眦11 俄TOO L "0C' 1SC0 侬1r 1：€0 L6C* 』T 环n**n *>——金卜K00网本.. ■f100 厚 C15 素混凝土基 层1-1 剖面图自然地面夯实2-2 剖面图2、架体构造要求1〕、立杆考虑首层架空层后施工,所以立杆从地面起开始布置,每根立杆底部应设置 10*10*5mm 垫铁.立杆接长采用对接扣件连接,对接接头应交错布置.相邻立 杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在接头高度方向 错开的距离为 5...
