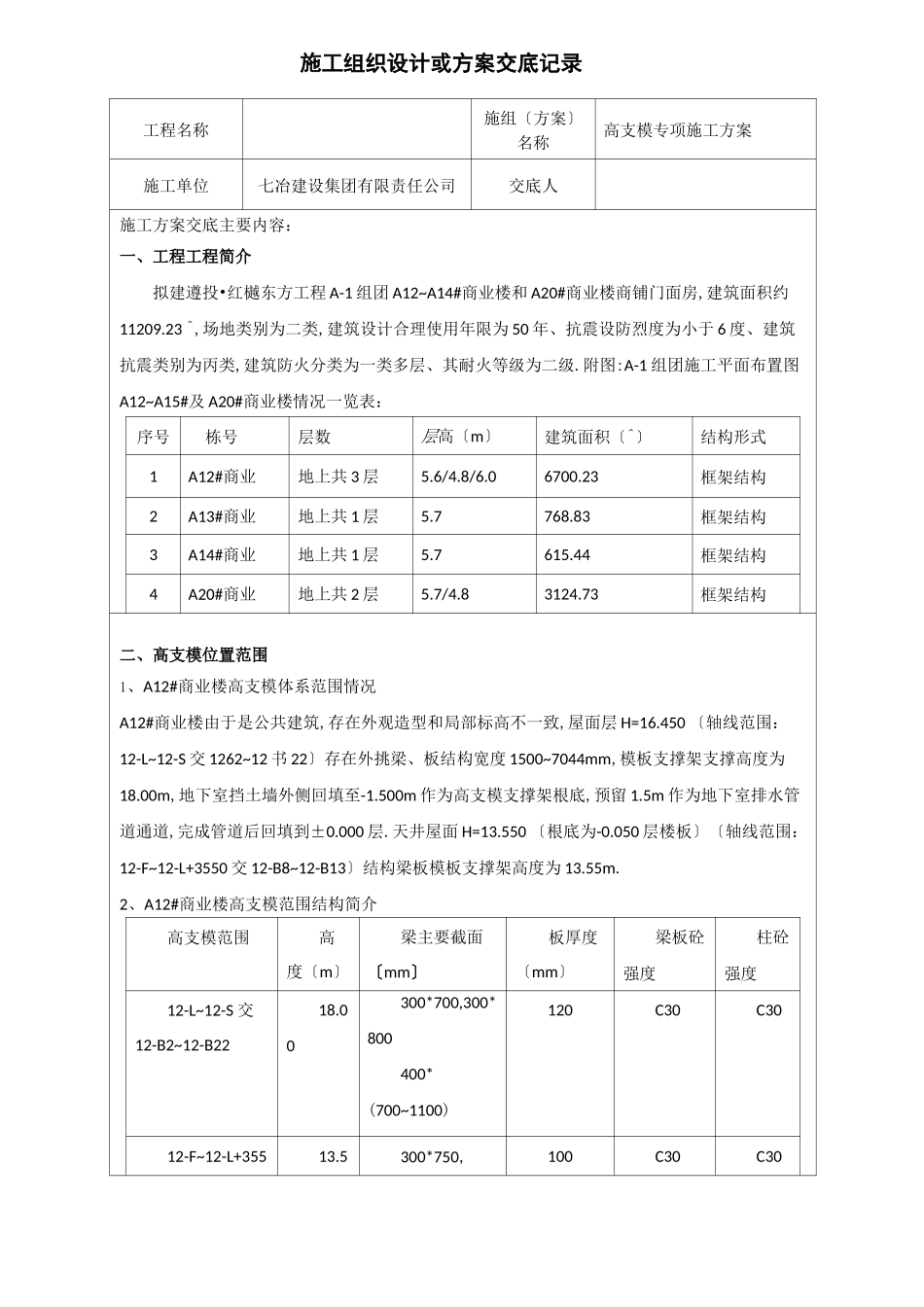

施工组织设计或方案交底记录工程名称施组〔方案〕 名称高支模专项施工方案施工单位七冶建设集团有限责任公司交底人施工方案交底主要内容：一、工程工程简介拟建遵投•红樾东方工程 A-1 组团 A12~A14#商业楼和 A20#商业楼商铺门面房,建筑面积约 11209.23 ^,场地类别为二类,建筑设计合理使用年限为 50 年、抗震设防烈度为小于 6 度、建筑 抗震类别为丙类,建筑防火分类为一类多层、其耐火等级为二级.附图:A-1 组团施工平面布置图 A12~A15#及 A20#商业楼情况一览表：序号栋号层数层高〔m〕建筑面积〔^〕结构形式1A12#商业地上共 3 层5.6/4.8/6.06700.23框架结构2A13#商业地上共 1 层5.7768.83框架结构3A14#商业地上共 1 层5.7615.44框架结构4A20#商业地上共 2 层5.7/4.83124.73框架结构二、高支模位置范围1、A12#商业楼高支模体系范围情况A12#商业楼由于是公共建筑,存在外观造型和局部标高不一致,屋面层 H=16.450 〔轴线范围： 12-L~12-S 交 1262~12 书 22〕存在外挑梁、板结构宽度 1500~7044mm,模板支撑架支撑高度为 18.00m,地下室挡土墙外侧回填至-1.500m 作为高支模支撑架根底,预留 1.5m 作为地下室排水管 道通道,完成管道后回填到±0.000 层.天井屋面 H=13.550 〔根底为-0.050 层楼板〕〔轴线范围： 12-F~12-L+3550 交 12-B8~12-B13〕结构梁板模板支撑架高度为 13.55m.2、A12#商业楼高支模范围结构简介高支模范围高度〔m〕梁主要截面〔mm〕板厚度〔mm〕梁板砼强度柱砼强度12-L~12-S 交12-B2~12-B2218.00300*700,300*800400*(700~1100)120C30C3012-F~12-L+35513.5300*750,100C30C30施工组织设计或方案交底记录工程名称施组〔方案〕 名称高支模专项施工方案施工单位七冶建设集团有限责任公司交底人0 交 12-B8~12-B135300*8003、A12#商业楼模板区域划分〔1〕板模板子工程区域划分根据 A12#商业楼结构施工图纸,板按子工程和层高分为以下一个区域：第一区域：屋面 16.450 层,设计计算时取 120mm 板厚,最大高度取 18.00m 计算.〔高支模范围：12-L~12-S 交 12-B2~12-B22〕第二区域：屋面 13.55m 层板,设计计算时取 100mm 板厚,层高取 13.55m 计算.〔高支模范围： 12-F~12-L+3550 交 12-B8~12-B13〕〔2〕梁模板区域划分根据本工程结构施工图纸,梁按截面尺寸分为以下三个区域：第一区域：支撑架高度为 13.55m,设计计算时分别按:300*750、300*800 的梁,最大高度取 13.55m 计算.〔高支...
