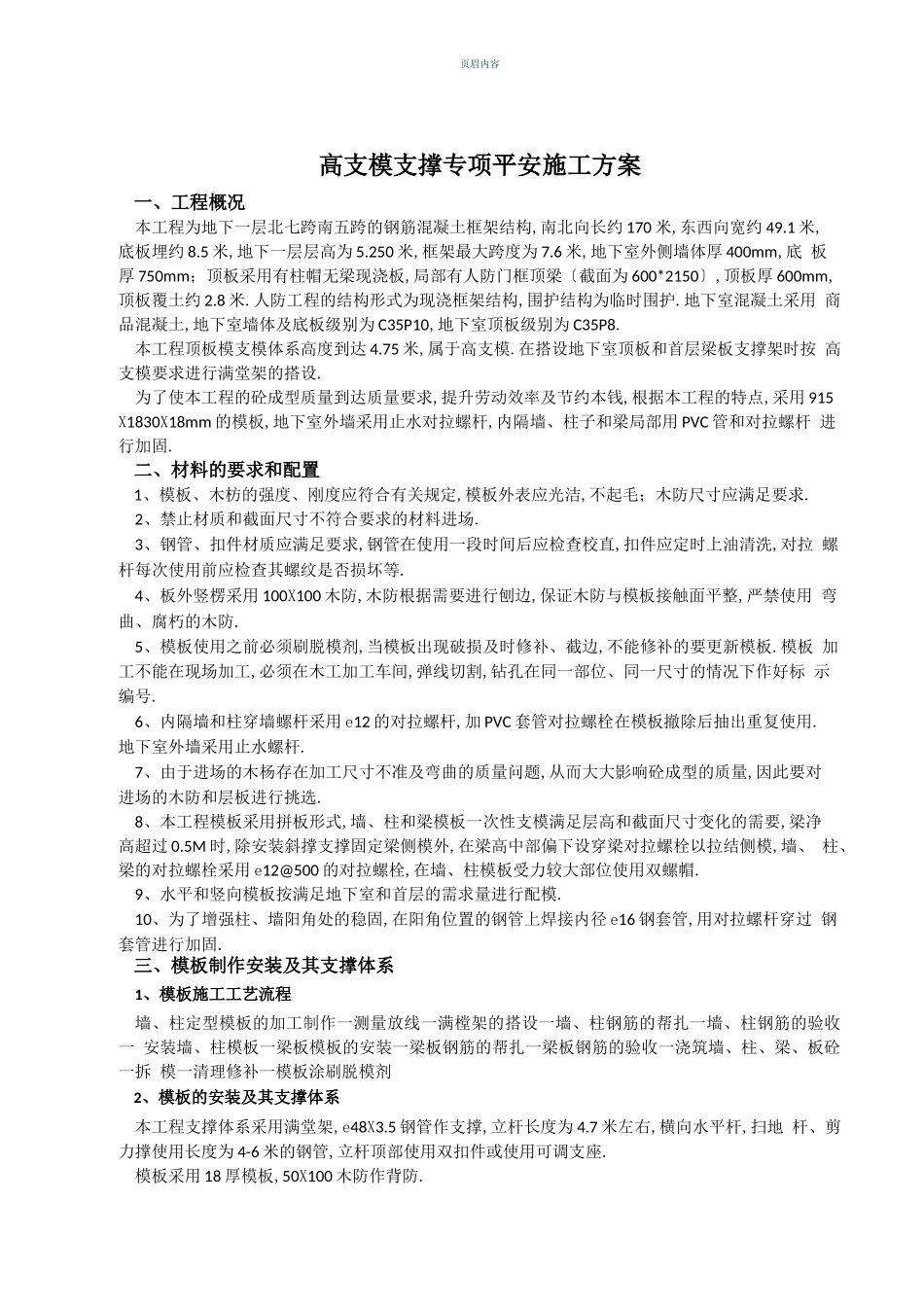

高支模高大模板专项施工方案-_第1页
1/11

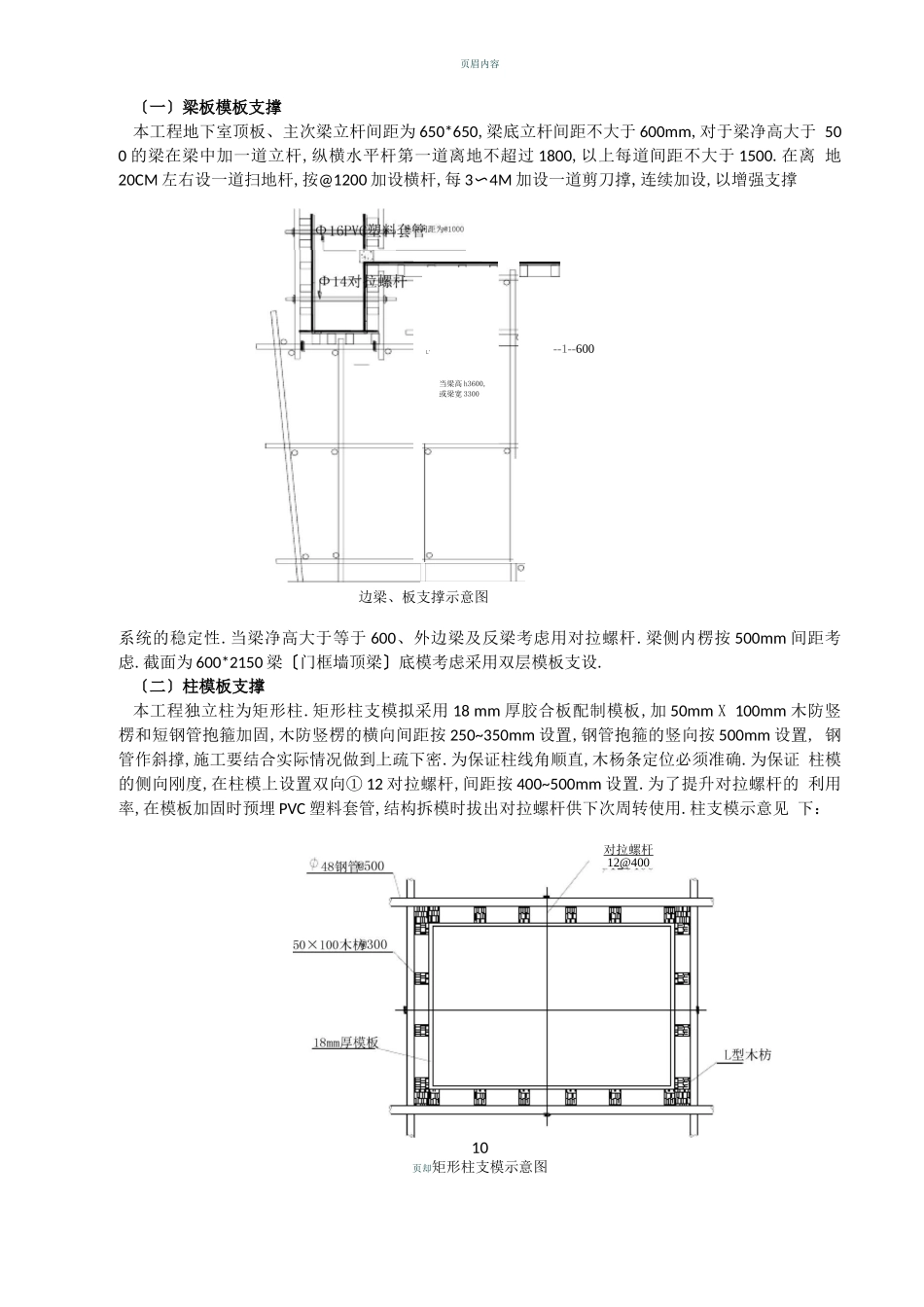

高支模高大模板专项施工方案-_第2页
2/11
高支模高大模板专项施工方案-_第3页
3/11
页眉内容高支模支撑专项平安施工方案一、工程概况本工程为地下一层北七跨南五跨的钢筋混凝土框架结构,南北向长约 170 米,东西向宽约 49.1 米, 底板埋约 8.5 米,地下一层层高为 5.250 米,框架最大跨度为 7.6 米,地下室外侧墙体厚 400mm,底 板厚 750mm;顶板采用有柱帽无梁现浇板,局部有人防门框顶梁〔截面为 600*2150〕,顶板厚 600mm, 顶板覆土约 2.8 米.人防工程的结构形式为现浇框架结构,围护结构为临时围护.地下室混凝土采用 商品混凝土,地下室墙体及底板级别为 C35P10,地下室顶板级别为 C35P8.本工程顶板模支模体系高度到达 4.75 米,属于高支模.在搭设地下室顶板和首层梁板支撑架时按 高支模要求进行满堂架的搭设.为了使本工程的砼成型质量到达质量要求,提升劳动效率及节约本钱,根据本工程的特点,采用 915 X1830X18mm 的模板,地下室外墙采用止水对拉螺杆,内隔墙、柱子和梁局部用 PVC 管和对拉螺杆 进行加固.二、材料的要求和配置1、模板、木枋的强度、刚度应符合有关规定,模板外表应光洁,不起毛;木防尺寸应满足要求.2、禁止材质和截面尺寸不符合要求的材料进场.3、钢管、扣件材质应满足要求,钢管在使用一段时间后应检查校直,扣件应定时上油清洗,对拉 螺杆每次使用前应检查其螺纹是否损坏等.4、板外竖楞采用 100X100 木防,木防根据需要进行刨边,保证木防与模板接触面平整,严禁使用 弯曲、腐朽的木防.5、模板使用之前必须刷脱模剂,当模板出现破损及时修补、截边,不能修补的要更新模板.模板 加工不能在现场加工,必须在木工加工车间,弹线切割,钻孔在同一部位、同一尺寸的情况下作好标 示编号.6、内隔墙和柱穿墙螺杆采用 e12 的对拉螺杆,加 PVC 套管对拉螺栓在模板撤除后抽出重复使用. 地下室外墙采用止水螺杆.7、由于进场的木杨存在加工尺寸不准及弯曲的质量问题,从而大大影响砼成型的质量,因此要对 进场的木防和层板进行挑选.8、本工程模板采用拼板形式,墙、柱和梁模板一次性支模满足层高和截面尺寸变化的需要,梁净 高超过 0.5M 时,除安装斜撑支撑固定梁侧模外,在梁高中部偏下设穿梁对拉螺栓以拉结侧模,墙、 柱、梁的对拉螺栓采用 e12@500 的对拉螺栓,在墙、柱模板受力较大部位使用双螺帽.9、水平和竖向模板按满足地下室和首层的需求量进行配模.10、为了增强柱、墙阳角处的稳固,在阳角位置的钢管上焊接内径 e16 钢套管,用对拉螺杆穿过 钢套管进行加固.三、模板制作安装及其支撑体系1、模板施...
