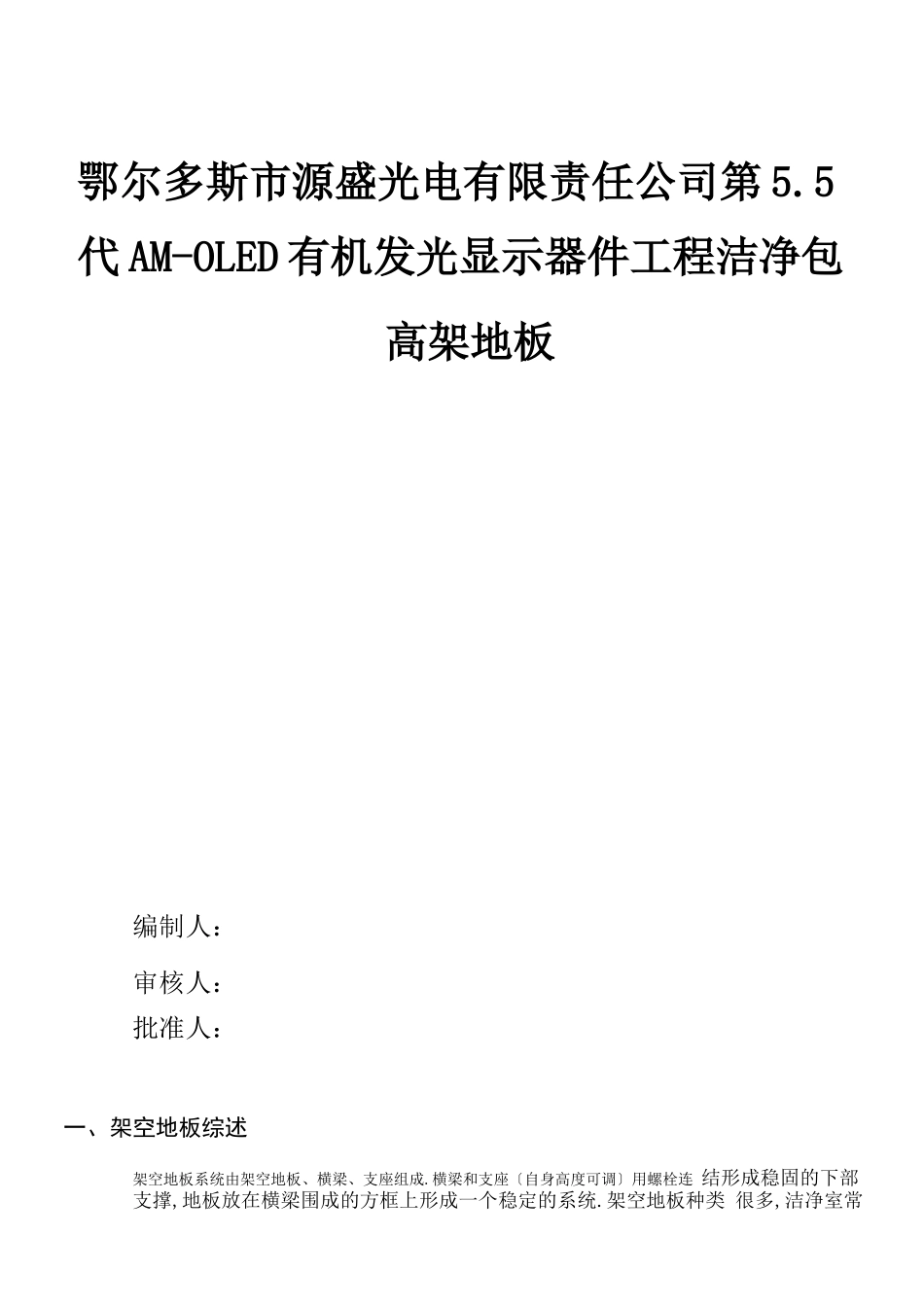

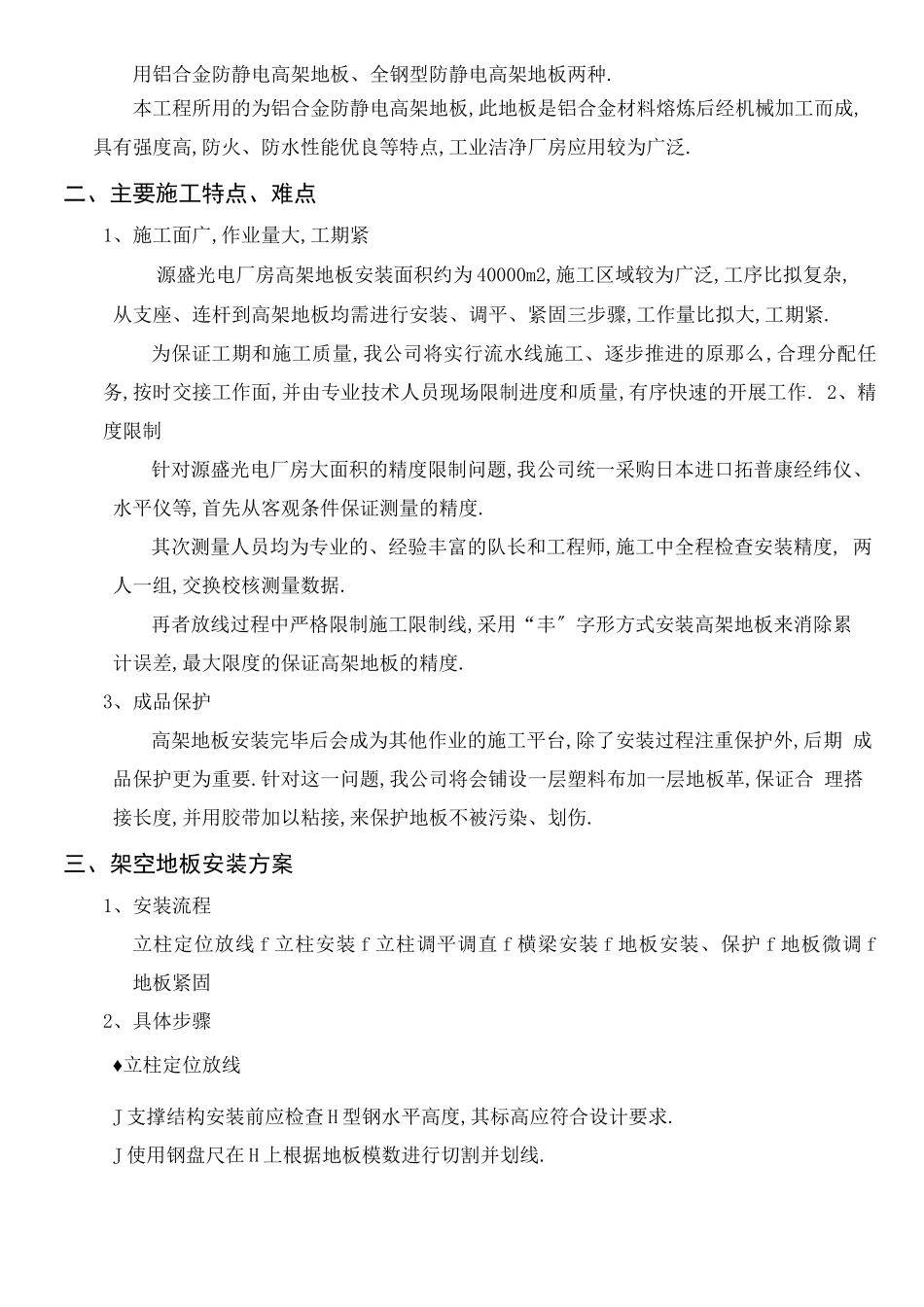

鄂尔多斯市源盛光电有限责任公司第 5.5代 AM-OLED 有机发光显示器件工程洁净包高架地板编制人：审核人：批准人：一、架空地板综述架空地板系统由架空地板、横梁、支座组成.横梁和支座〔自身高度可调〕用螺栓连 结形成稳固的下部支撑,地板放在横梁围成的方框上形成一个稳定的系统.架空地板种类 很多,洁净室常用铝合金防静电高架地板、全钢型防静电高架地板两种.本工程所用的为铝合金防静电高架地板,此地板是铝合金材料熔炼后经机械加工而成, 具有强度高,防火、防水性能优良等特点,工业洁净厂房应用较为广泛.二、主要施工特点、难点1、施工面广,作业量大,工期紧源盛光电厂房高架地板安装面积约为 40000m2,施工区域较为广泛,工序比拟复杂, 从支座、连杆到高架地板均需进行安装、调平、紧固三步骤,工作量比拟大,工期紧.为保证工期和施工质量,我公司将实行流水线施工、逐步推进的原那么,合理分配任 务,按时交接工作面,并由专业技术人员现场限制进度和质量,有序快速的开展工作. 2、精度限制针对源盛光电厂房大面积的精度限制问题,我公司统一采购日本进口拓普康经纬仪、 水平仪等,首先从客观条件保证测量的精度.其次测量人员均为专业的、经验丰富的队长和工程师,施工中全程检查安装精度, 两人一组,交换校核测量数据.再者放线过程中严格限制施工限制线,采用“丰〞字形方式安装高架地板来消除累 计误差,最大限度的保证高架地板的精度.3、成品保护高架地板安装完毕后会成为其他作业的施工平台,除了安装过程注重保护外,后期 成品保护更为重要.针对这一问题,我公司将会铺设一层塑料布加一层地板革,保证合 理搭接长度,并用胶带加以粘接,来保护地板不被污染、划伤.三、架空地板安装方案1、安装流程立柱定位放线 f 立柱安装 f 立柱调平调直 f 横梁安装 f 地板安装、保护 f 地板微调 f 地板紧固2、具体步骤♦立柱定位放线J 支撑结构安装前应检查 H 型钢水平高度,其标高应符合设计要求.J 使用钢盘尺在 H 上根据地板模数进行切割并划线.J 使用经纬仪进行校核所划的线,假设发现有偏差,及时调整,保证放线精度到达要求.♦立柱安装J 使用 M10*40 的镀锌螺栓将立柱连接在 H 钢上〔不锁紧螺母〕.J 使用镀锌垫片及水平尺对立柱进行调直调正.严格限制立柱定位线,每隔一定距离〔可 以结构轴线为验证单元〕需要验证立柱中央线距,以保持和图纸一致.J 锁紧立柱固定螺栓〔锁紧时必须保证立柱位置与放线一致〕.图为立柱安装♦立柱调平、...
