应力裕度计算和X准则VIP免费

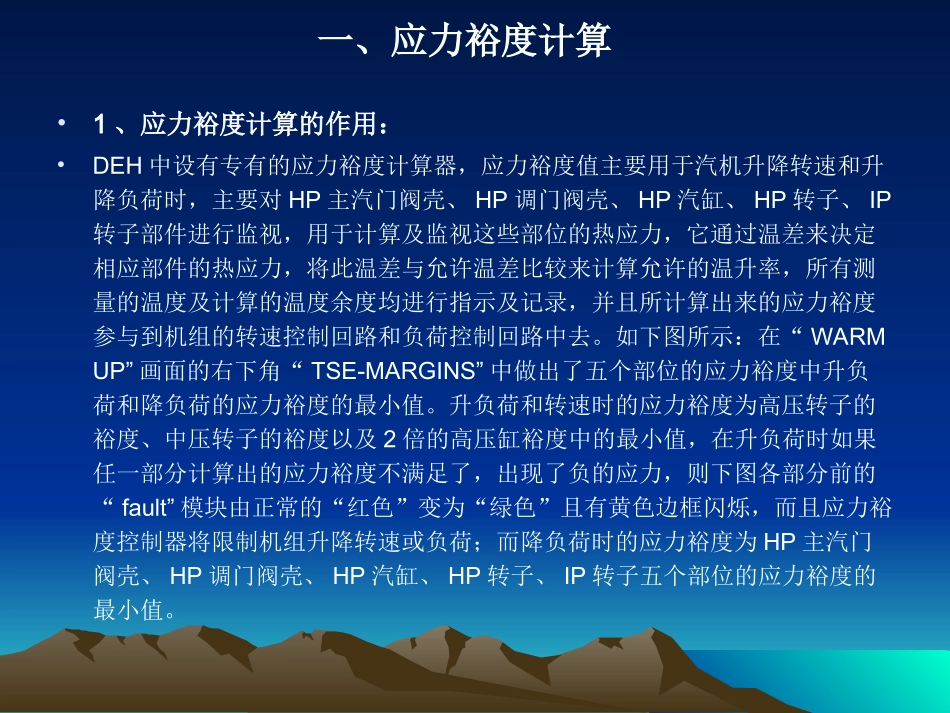

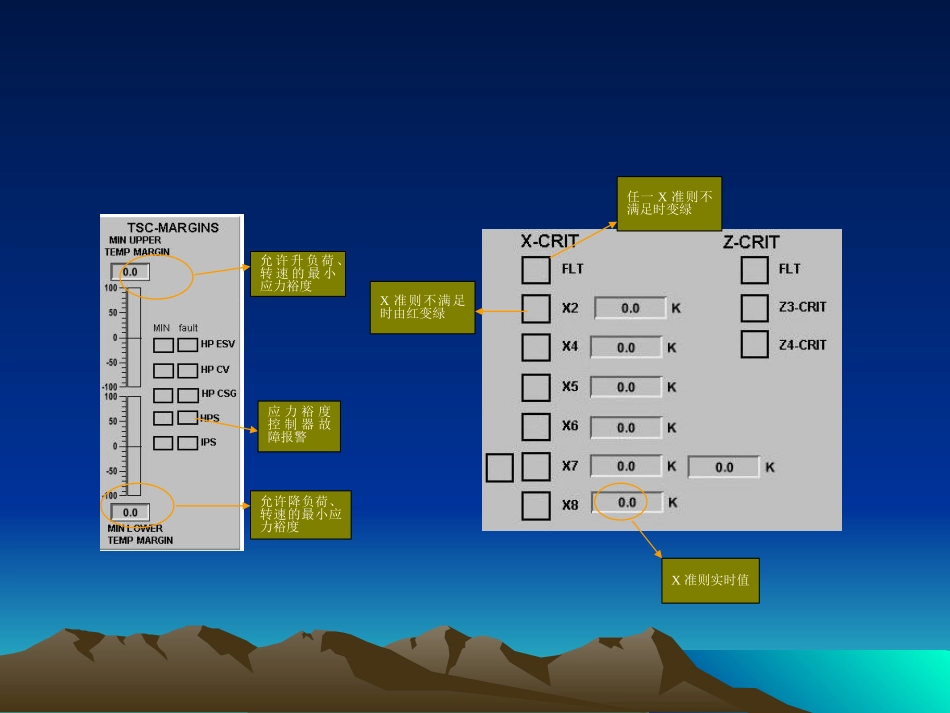

应力裕度计算与应力裕度计算与XX准则准则运行部培训讲义运行部培训讲义一、应力裕度计算•1、应力裕度计算的作用：•DEH中设有专有的应力裕度计算器，应力裕度值主要用于汽机升降转速和升降负荷时，主要对HP主汽门阀壳、HP调门阀壳、HP汽缸、HP转子、IP转子部件进行监视，用于计算及监视这些部位的热应力，它通过温差来决定相应部件的热应力，将此温差与允许温差比较来计算允许的温升率，所有测量的温度及计算的温度余度均进行指示及记录，并且所计算出来的应力裕度参与到机组的转速控制回路和负荷控制回路中去。如下图所示：在“WARMUP”画面的右下角“TSE-MARGINS”中做出了五个部位的应力裕度中升负荷和降负荷的应力裕度的最小值。升负荷和转速时的应力裕度为高压转子的裕度、中压转子的裕度以及2倍的高压缸裕度中的最小值，在升负荷时如果任一部分计算出的应力裕度不满足了，出现了负的应力，则下图各部分前的“fault”模块由正常的“红色”变为“绿色”且有黄色边框闪烁，而且应力裕度控制器将限制机组升降转速或负荷；而降负荷时的应力裕度为HP主汽门阀壳、HP调门阀壳、HP汽缸、HP转子、IP转子五个部位的应力裕度的最小值。应力裕度控制器故障报警允许降负荷、转速的最小应力裕度允许升负荷、转速的最小应力裕度任一X准则不满足时变绿X准则不满足时由红变绿X准则实时值高压主汽阀升裕度允许升负荷、转速的最小应力裕度高压调阀升裕度高压缸升裕度高压转子升裕度中压转子升裕度高压主汽阀减裕度高压调阀减裕度高压缸减裕度高压转子减裕度中压转子减裕度允许减负荷的最小应力裕度•2、应力裕度计算值的由来：•（1）高压主汽门升裕度=左侧高压主汽阀50%处壁温的f(x)函数－（左侧高压主汽阀100%处壁温－左侧高压主汽阀50%处壁温）•其中f(x)函数为：•（2）高压主汽门减裕度=（左侧高压主汽阀100%处壁温－左侧高压主汽阀50%处壁温）+︱左侧高压主汽阀50%处壁温的f(x)函数︱•其中f(x)函数为：左侧高压主汽阀50%处壁温030641660099971f(x)函数635440400左侧高压主汽阀50%处壁温037046560099971f(x)函数-30-20-15-150•（3）高压调门升裕度=左侧高压调阀50%处壁温的f(x)函数－（左侧高压调阀100%处壁温-左侧高压调阀50%处壁温）•其中f(x)函数为：•（4）高压调门减裕度=（左侧高压调阀100%处壁温－左侧高压调阀50%处壁温）+︱左侧高压调阀50%处壁温的f(x)函数︱•其中f(x)函数为：左侧高压调阀50%处壁温05024860099971f(x)函数18018052520左侧高压调阀50%处壁温2022531560099971f(x)函数-25-25-15-150•（5）高压缸升裕度=高压缸50%处壁温的f(x)函数－（高压缸100%处壁温－高压缸50%处壁温）•其中f(x)函数为：•（6）高压缸减裕度=（高压缸100%处壁温－高压缸50%处壁温）+︱高压缸50%处壁温的f(x)函数︱•其中f(x)函数为：高压缸50%处壁温029340560099971f(x)函数857454530高压缸50%处壁温037546560099971f(x)函数-42-32-20-200•（7）高压转子升裕度=高压转子表面温度的f(x)函数－（高压转子计算温度－高压转子表面温度第一点）•其中f(x)函数为：•（8）高压转子减裕度=（高压转子计算温度－高压转子表面温度）+︱高压转子表面温度的f(x)函数︱•其中f(x)函数为：高压转子表面温度028440660099971f(x)函数988664630高压转子表面温度038546260099971f(x)函数-69-53-33-330•（9）中压转子升裕度=中压转子表面温度的f(x)函数－（中压转子计算温度－中压转子表面温度）•其中f(x)函数为：•（10）中压转子减裕度=（中压转子计算温度－中压转子表面温度）+︱中压转子表面温度的f(x)函数︱•其中f(x)函数为：中压转子表面温度028440660099971f(x)函数988664630中压转子表面温度038546260099971f(x)函数-69-53-33-330主汽压力主汽温度高压90％蒸汽温度高压上缸50％温度高压下缸50％温度高压末级叶片温度1、2、3高压内缸90％处温度1、2、3高压排汽温度高压缸50％处蒸汽温度主汽门50％处温主汽门90％处温主调门50％处温主调门90％处温中压内缸90％温度1、2、3高压转子表面温度高压转子中心孔温高压转子计算温度中压转子表面温度中压转子中心孔温中压转子计算温度高压进汽压力高压平衡...
