有侧移与无侧移的判别讲解VIP免费

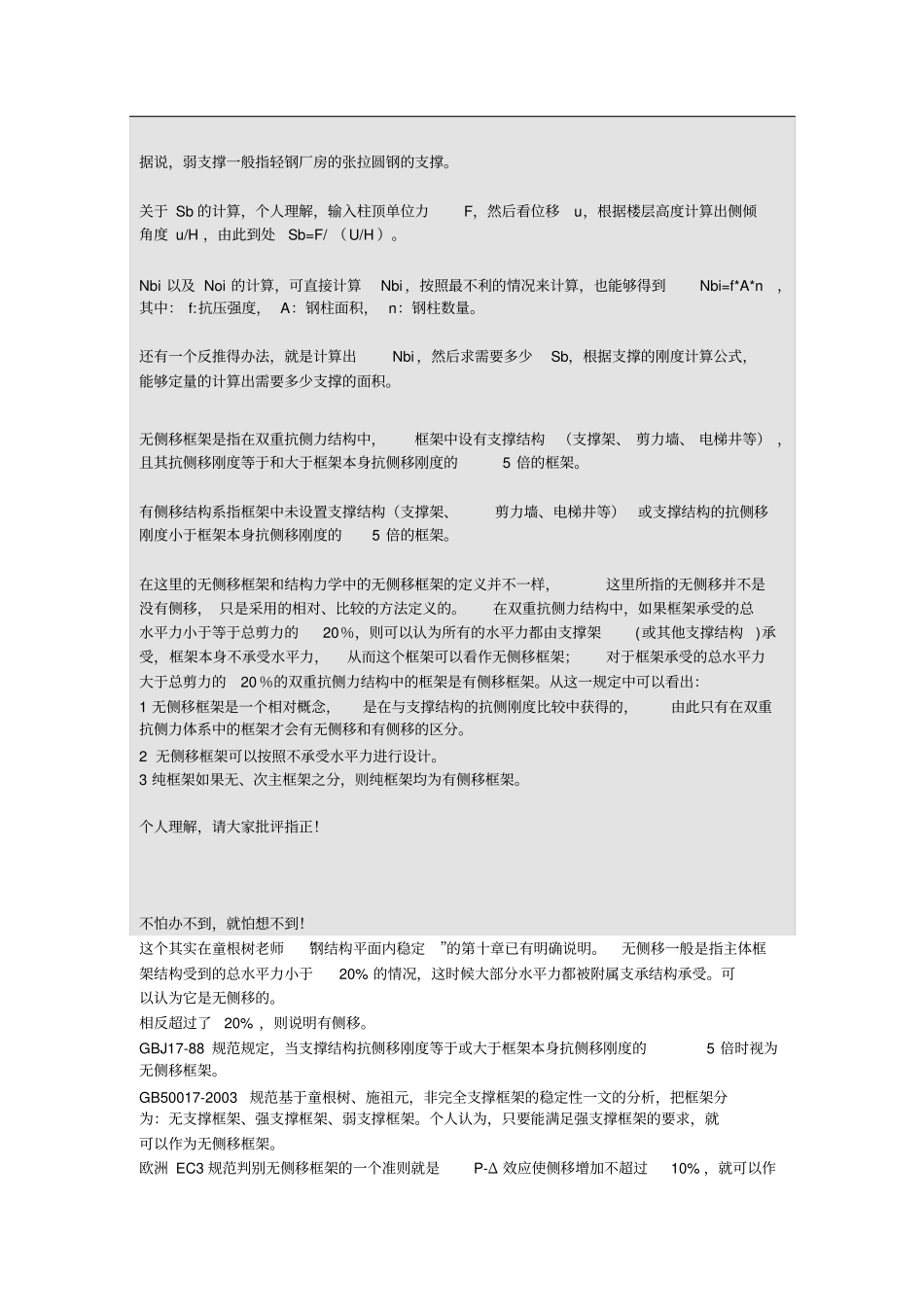

有侧移与无侧移的判别讲解_第1页
1/17

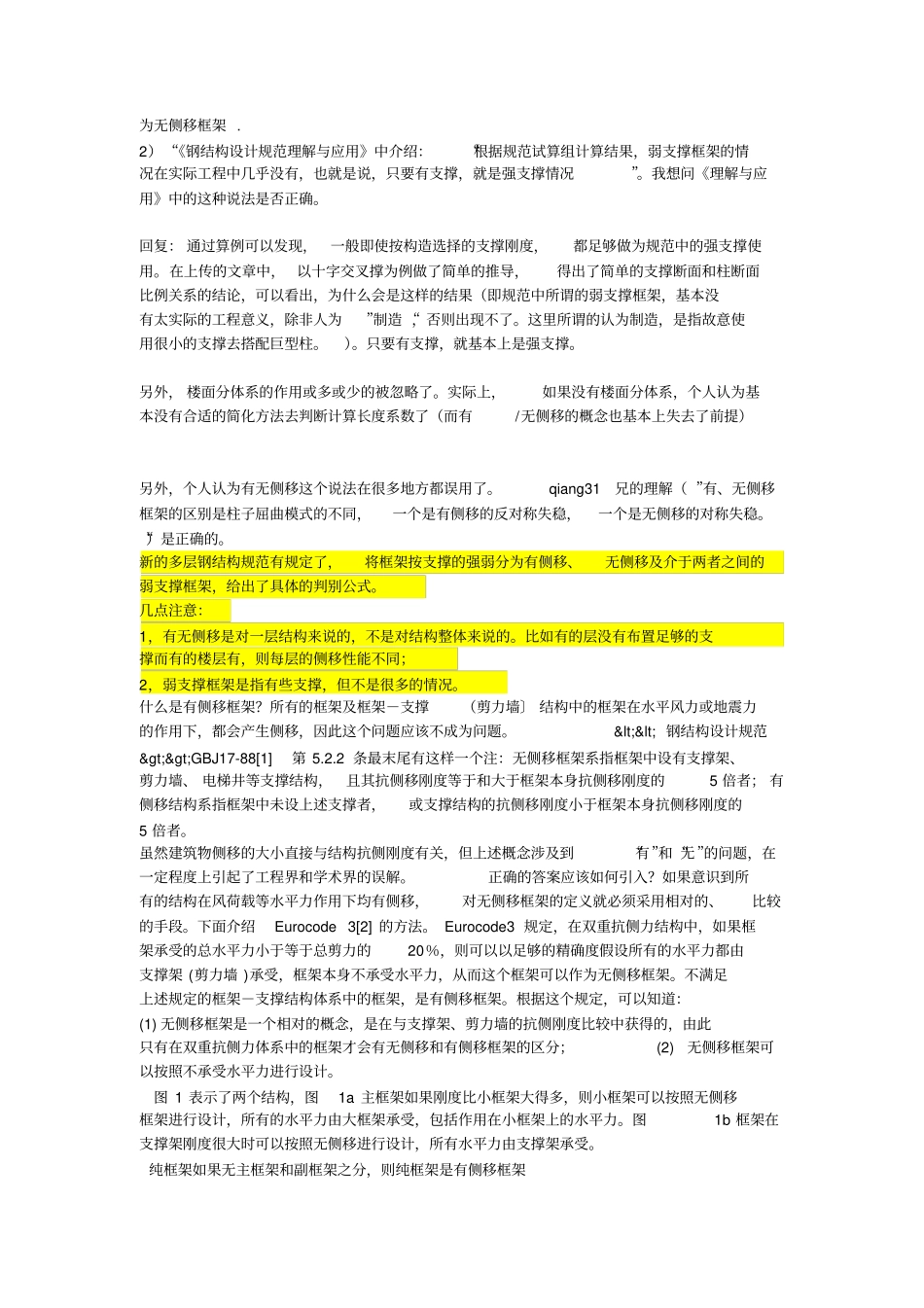

有侧移与无侧移的判别讲解_第2页
2/17
有侧移与无侧移的判别讲解_第3页
3/17
关于框架钢柱的计算长度可以分为有支撑和无支撑两种情况: 如果是纯框架 ,可以按照刚结构规范的计算方法进行计算,其中又有有侧移和无侧移的区别,关于有侧移可以认为侧移大于1/1000, 无侧移为小于1/1000 的情况 .不过需要注意的是,刚结构规范的计算方法是不完善的,有时计算出来很大,SATWE 软件把这种情况简化为计算长度系数为10 如果是带支撑的,则需要判断是强支撑还是弱支撑,不过现在好多的软件还不能进行判断,比如 PKPM 就不能 ,不过现在的3D3S9.0 可以进行判定了,并且和 SATWE 有数据借口 ,还算方便. 所以计算长度不能简单的相信软件,要分情况而定如果两个方向都打了撑的话,基本上可以视为无侧移计算,楼主必须在SATWE 里面有个复选框 “是否考虑侧移 ”打上钩柱的计算长度才正常。如果只有一个方向有撑,另外一个方向没有的话,要计算两遍,无侧移计算一遍,有侧移计算一遍,然后分别按照PKPM 的计算出来的长度系数在按有侧移方向考虑的一侧手动输入。1,无支撑纯框架按照有侧移框架计算。2,有支撑框架根据支撑强弱:强支撑按照无侧移框架计算;弱支撑框架介于无侧移、有侧移之间。3,详细内容见钢规5.3.3 条这个问题其实很简单,不管做什么设计首先要对规范运用的很熟练,长细比跟什么有关系呢?柱子的计算长度系数和回转半径,回转半径就不用说了,主要看计算长度系数,楼主说了 ,你弱轴方向是有支撑的,只要你把支撑截面验算够,并保证支撑与柱的可靠连接,那根据规范,此方向的计算长度应该是支撑之间的这段距离,也就是柱子侧向支撑点之间的距离,如果设置的是单支撑 ,那就与柱子高度等高,计算长度系数就是1,在计算时需要手动设置钢柱弱轴方向的计算长度系数.那样弱轴方向的长细比就可以满足要求了. 另: 楼上的说的所谓的按有侧移计算和无侧移都计算一遍的方法,听起来貌似有点道理,其实无根据可循的,不过你按无侧移计算,柱的计算长度系数就1, 所以按无侧移就算根本连算都不用算 . 再:无侧移和有侧移框架的定义确实不是你自己主观臆断的,规范里也有规定的,是要根据计算公式计算确定的,主要是通过计算看你这个结构形式是强支撑框架还是弱支撑框架,也就是看抗侧翼刚度的大小,如果你这个结构的抗侧移刚度足够大,那就是无侧移了,楼主你弱轴加了足够强的支撑,那此方向就是强支撑,那就是无侧移了. 还有 :楼主这种结构形式是最常见的底层钢框架上层门式刚架的做法,可以用PKPM 按照三维建模计算的 ,不过二层门式刚...
