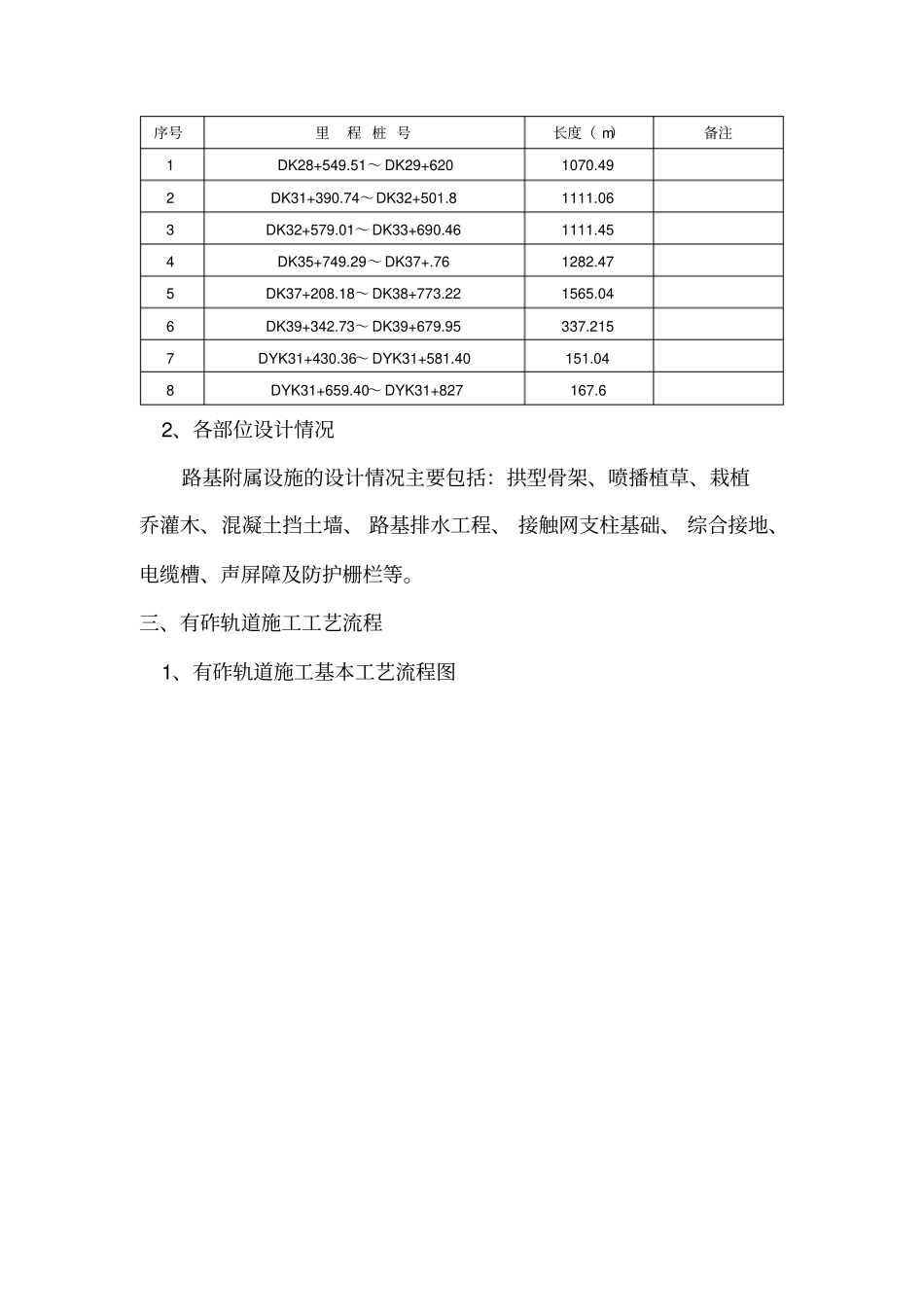

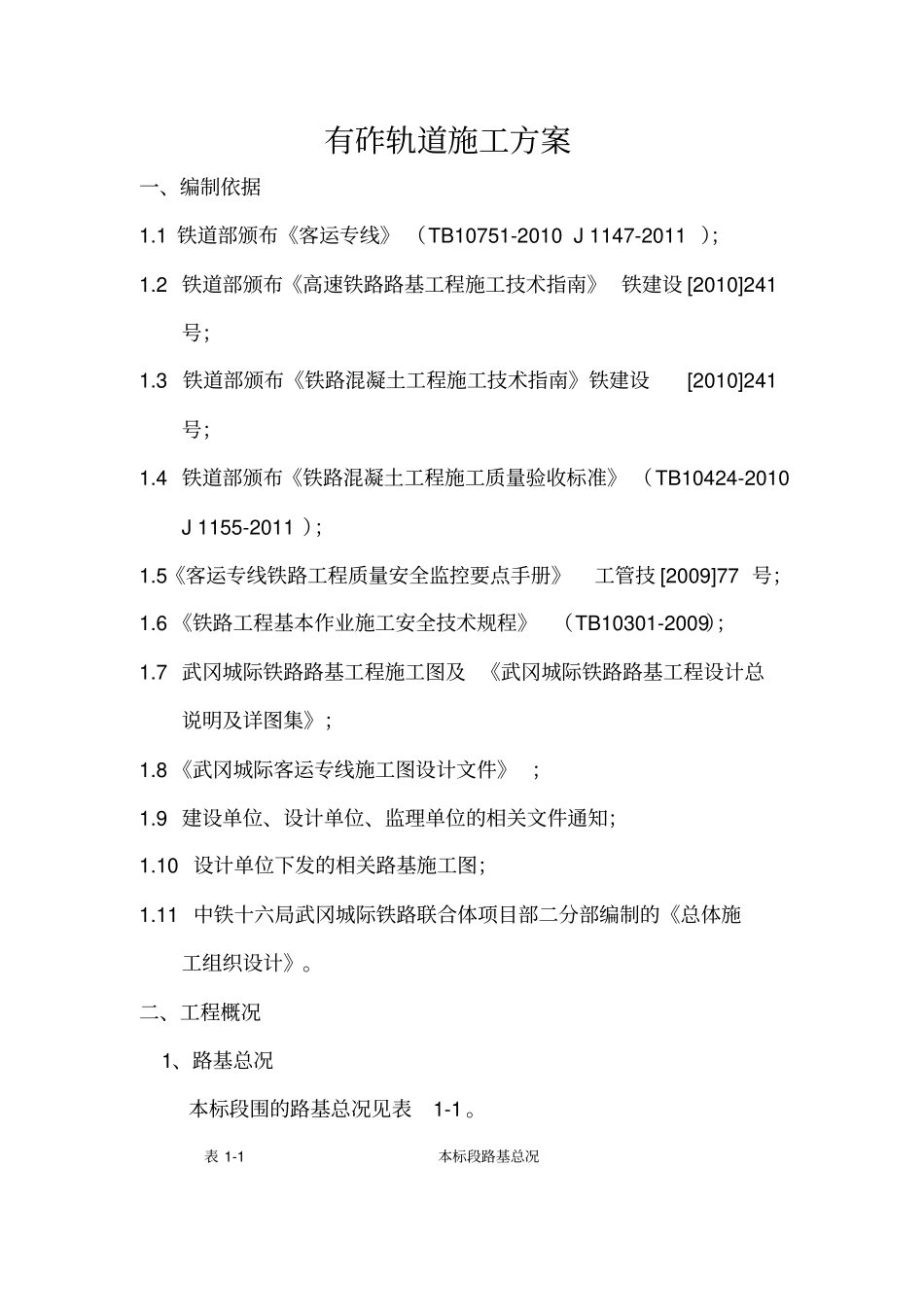

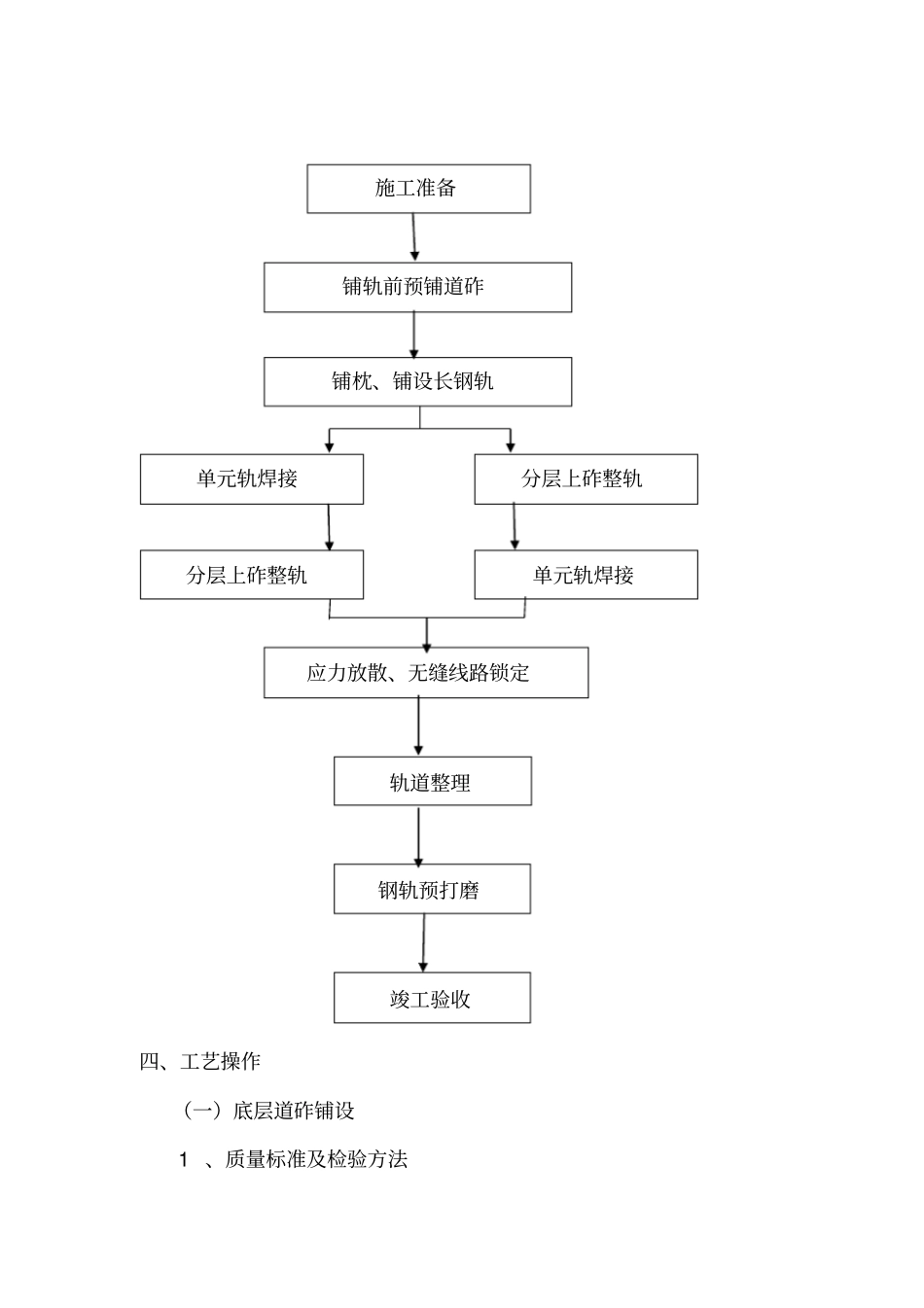

有砟轨道施工方案一、编制依据1.1 铁道部颁布《客运专线》 （TB10751-2010 J 1147-2011 ）；1.2 铁道部颁布《高速铁路路基工程施工技术指南》 铁建设 [2010]241号；1.3 铁道部颁布《铁路混凝土工程施工技术指南》铁建设[2010]241号；1.4 铁道部颁布《铁路混凝土工程施工质量验收标准》 （TB10424-2010 J 1155-2011 ）；1.5《客运专线铁路工程质量安全监控要点手册》工管技 [2009]77 号；1.6 《铁路工程基本作业施工安全技术规程》 （TB10301-2009）；1.7 武冈城际铁路路基工程施工图及 《武冈城际铁路路基工程设计总说明及详图集》；1.8 《武冈城际客运专线施工图设计文件》 ；1.9 建设单位、设计单位、监理单位的相关文件通知；1.10 设计单位下发的相关路基施工图；1.11 中铁十六局武冈城际铁路联合体项目部二分部编制的《总体施工组织设计》。二、工程概况1、路基总况本标段围的路基总况见表1-1 。表 1-1 本标段路基总况序号里程 桩 号长度（ m）备注1 DK28+549.51～ DK29+620 1070.49 2 DK31+390.74～DK32+501.8 1111.06 3 DK32+579.01～ DK33+690.46 1111.45 4 DK35+749.29～ DK37+.76 1282.47 5 DK37+208.18～ DK38+773.22 1565.04 6 DK39+342.73～ DK39+679.95 337.215 7 DYK31+430.36～ DYK31+581.40 151.04 8 DYK31+659.40～ DYK31+827 167.6 2、各部位设计情况路基附属设施的设计情况主要包括：拱型骨架、喷播植草、栽植乔灌木、混凝土挡土墙、 路基排水工程、 接触网支柱基础、 综合接地、电缆槽、声屏障及防护栅栏等。三、有砟轨道施工工艺流程1、有砟轨道施工基本工艺流程图施工准备四、工艺操作（一）底层道砟铺设 1 、质量标准及检验方法铺轨前预铺道砟铺枕、铺设长钢轨单元轨焊接分层上砟整轨分层上砟整轨单元轨焊接应力放散、无缝线路锁定轨道整理钢轨预打磨竣工验收 1）、京沪高速铁路摊铺用道砟应符合《客运专线铁路轨道工程施工技术指南》（TZ211-2005）中特级碎石道砟的材质要求。检验方法：查验道砟厂建厂检验证书、 生产检验证书和产品合格证。2）、道砟进厂时的粒径级配、 颗粒形状及清洁度应符合铁路碎石道砟技术条件的规定。检验方法：采用筛分、专用量规或特定检验。 每 5000m3为一批，不足 5000 m3 时亦按一批计。每批抽检一次。3）、底层道砟应采用压强不小于160kPa的机械蹍压，道床密度不应低于 1.6g/c m3。检验方法：检算蹍压机械压...
