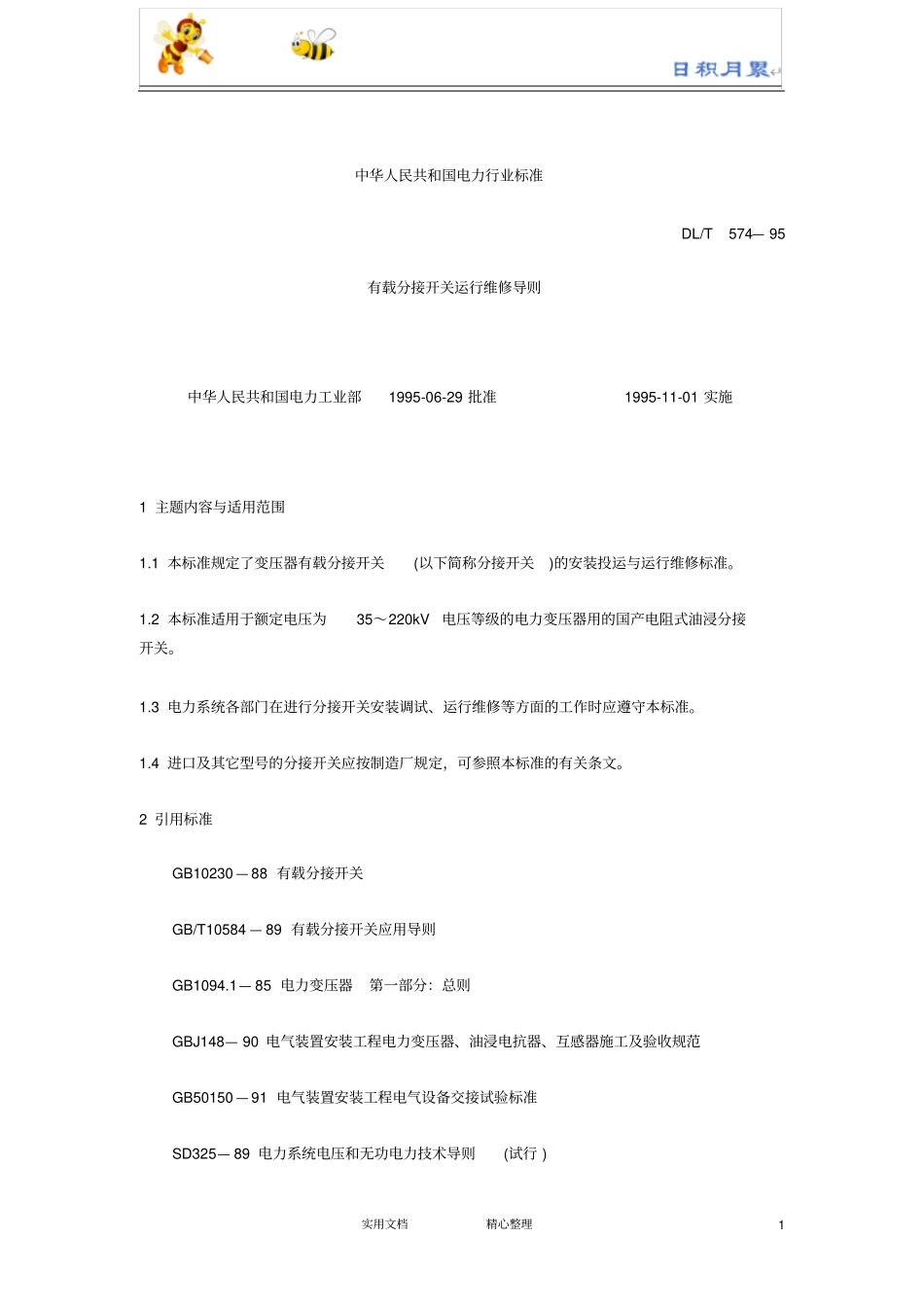

实用文档精心整理1 中华人民共和国电力行业标准DL/T574— 95有载分接开关运行维修导则中华人民共和国电力工业部1995-06-29 批准1995-11-01 实施1 主题内容与适用范围1.1 本标准规定了变压器有载分接开关(以下简称分接开关)的安装投运与运行维修标准。1.2 本标准适用于额定电压为35～220kV电压等级的电力变压器用的国产电阻式油浸分接开关。1.3 电力系统各部门在进行分接开关安装调试、运行维修等方面的工作时应遵守本标准。1.4 进口及其它型号的分接开关应按制造厂规定，可参照本标准的有关条文。2 引用标准GB10230 — 88 有载分接开关GB/T10584 — 89 有载分接开关应用导则GB1094.1— 85 电力变压器第一部分：总则GBJ148— 90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150 — 91 电气装置安装工程电气设备交接试验标准SD325— 89 电力系统电压和无功电力技术导则(试行 )实用文档精心整理2 DLT573 — 95 电力变压器检修导则DLT572 — 95 电力变压器运行规程3 名词、术语3.1 逐级分接变换不管指令的发出方式如何，在一个指令发出之后，都只能可靠地完成一个分接变换。3.2 连动发出一个指令，失控地连续完成一个以上分接变换。4 现场验收4.1 安装验收4.1.1 安装 (检修 )单位应按 GBJ148— 90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》和GB50150 — 91《电气装置安装工程电气设备交接试验标准》中有关部分及制造厂安装使用说明书进行安装、检查和调试， 并向使用部门进行技术交底。主要现场验收项目应会同修试或运行部门共同进行。4.1.2 安装前的检查(1)分接开关规范应与设计要求相符，制造厂提供的各项技术资料应齐全。(2)分接开关及其全部附件应齐全，无锈蚀及机械损坏。(3)分接开关应有过压力保护装置并应符合GB10230 — 88《有载分接开关》中有关规定。(4)分接开关的油流控制继电器可以用气体继电器替代，但必须是挡板式结构，并经过校验，其管径尺寸应符合要求。(5)分接开关头盖与变压器连接部分的螺栓应紧固。密封应良好，无渗漏油现象。(6)检查电动机构和分接开关的分接位置指示是否相同，并在整定工作位置。实用文档精心整理3 (7)分接开关切换油室(以下简称油室 )与变压器本体内的绝缘油相同，且应符合 GB50150— 91《电气装置工程电气设备交接试验标准》及制造厂的要求。(8)对于充氮运输和存放的变压器，其油箱与分接开关油室之间有...
