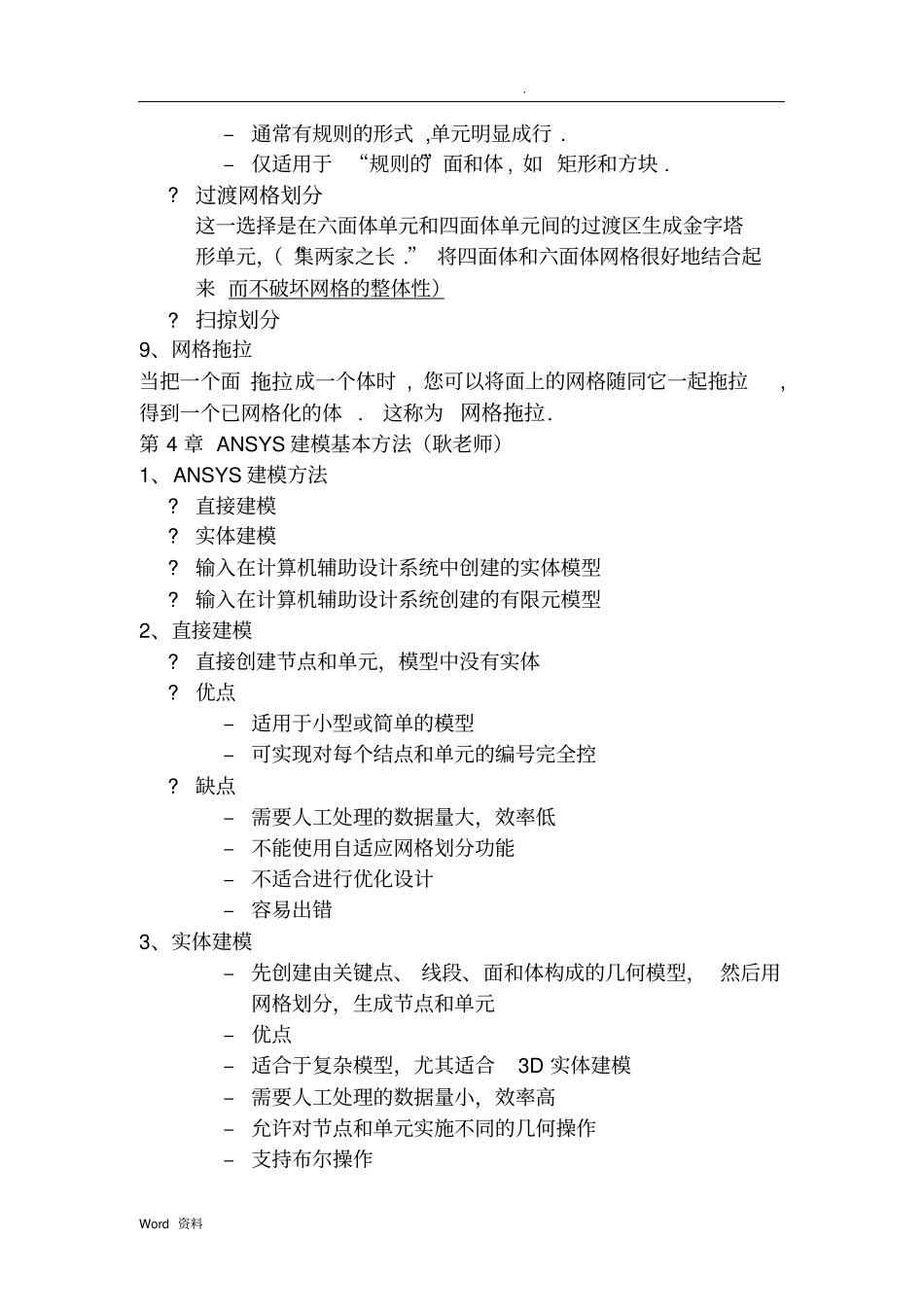

. Word 资料复习目录一、模型输入、建模A 输入几何模型1、两种方法： No defeaturing 和 defeaturing （Merge 合并选项 、Solid 实体选项、 Small 选项）2、产品接口。 输入 IGES 文件的方法虽然很好，但是双重转换过程CAD > IGES > ANSYS 在很多情况下并不能实现100%的转换 .ANSYS 的产品接口直接读入“原始”的CAD 文件，解决了上面提到的问题. 3、输入有限元模型。 除了实体几何模型外，ANSYS 也可输入由某些软件包生成的有限元单元模型数据（节点和单元）。B 实体建模1、定义实体建模：建立实体模型的过程。 （两种途径）1）自上而下建模： 首先建立体（或面） ,对这些体或面按一定规则组合得到最终需要的形状 . ?开始建立的体或面称为 图元. ?工作平面 用来定位并帮助生成图元. ?对原始体组合形成最终形状的过程称为布尔运算?总体直角 坐标系 [csys,0] 总体柱坐标系 [csys,1] 总体球坐标系 [csys,2] 工作平面[csys,4] 2）自下而上建模： 按照从点到线，从线到面，从面到体的顺序建立模型。B 网格划分1、网格划分三步骤 :定义单元属性、指定网格的控制参数、生成网格2、单元属性（单元类型(TYPE)、实常数(REAL)、材料特性(MAT)）3、单元类型单元类型是一个重要选项，它决定如下单元特性：自由度 (DOF)设置、单元形状、维数、 假设的位移形函数。1）线单元（梁单元、杆单元、弹簧单元）2）壳 用来模拟平面或曲面。3）二维实体用于模拟实体截面4）三维实体?用于几何属性，材料属性，荷载或分析要求考虑细节，而无法采用更简单的单元进行建模的结构。. Word 资料?也用于从三维 CAD 系统转化而来的几何模型， 而这些几何模型转化成二维模型或壳体会花费大量的时间和精力4、单元阶次与形函数?单元阶次 是指单元形函数的多项式阶次。?什么是 形函数 ? –形函数是指给出单元内结果形态的数值函数。因为FEA的解答只是节点自由度值， 需要通过形函数用节点自由度的值来描述单元内任一点的值。–形函数根据给定的单元特性给出。–每一个单元的形函数反映单元真实特性的程度，直接影响求解精度 ，这一点将在下边说明。5、网格密度?有限单元法的基本原则是：单元数（网格密度）越多，所得的解越逼近真实值。?然而，随单元数目增加， 求解时间和所需计算机资源急剧增加。6、单元属性种类1）实常数和截面特性。实常数用于描述那些用单元几何形状不能完全确定的几何参数。2）材料特性每一分析...
