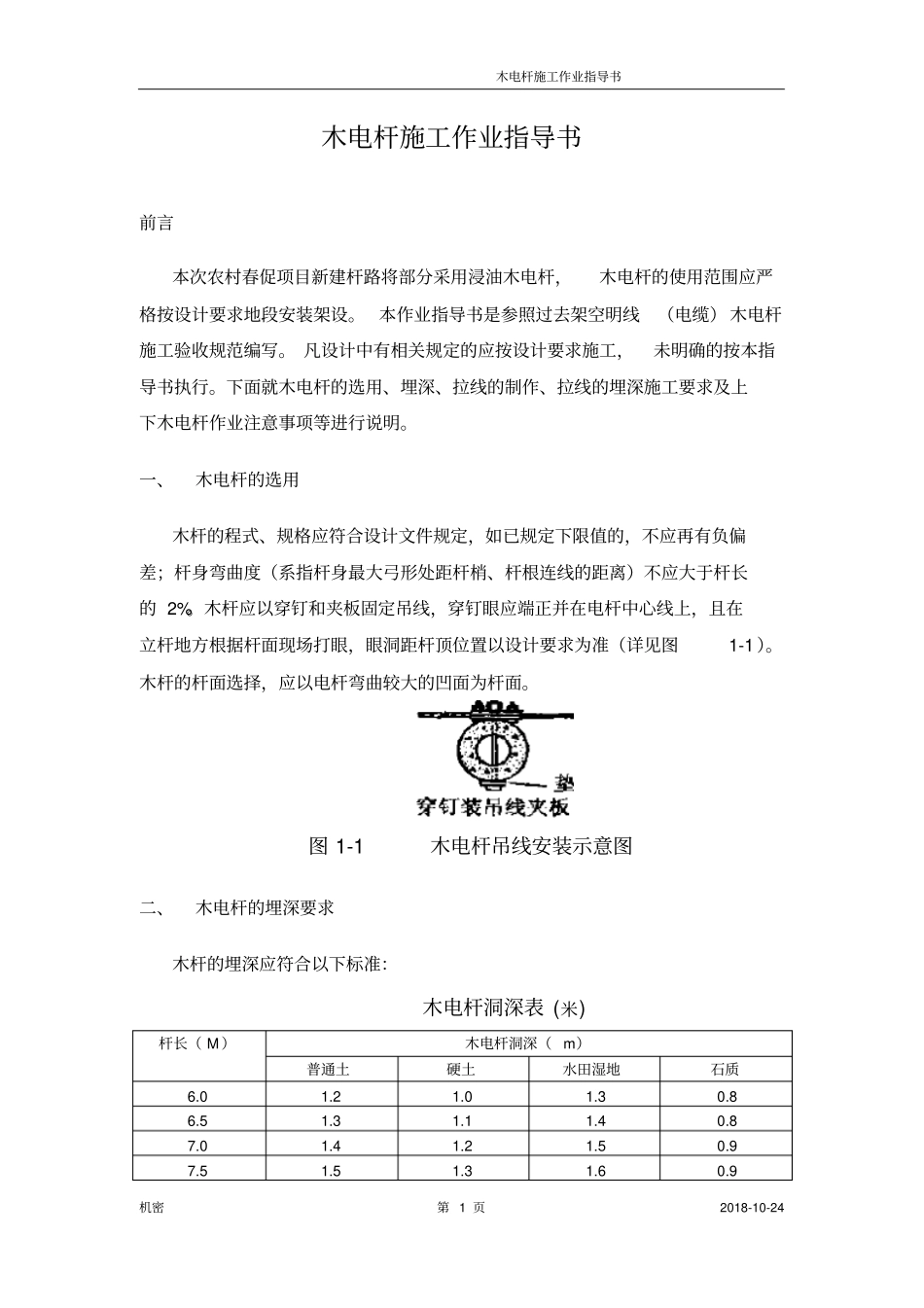

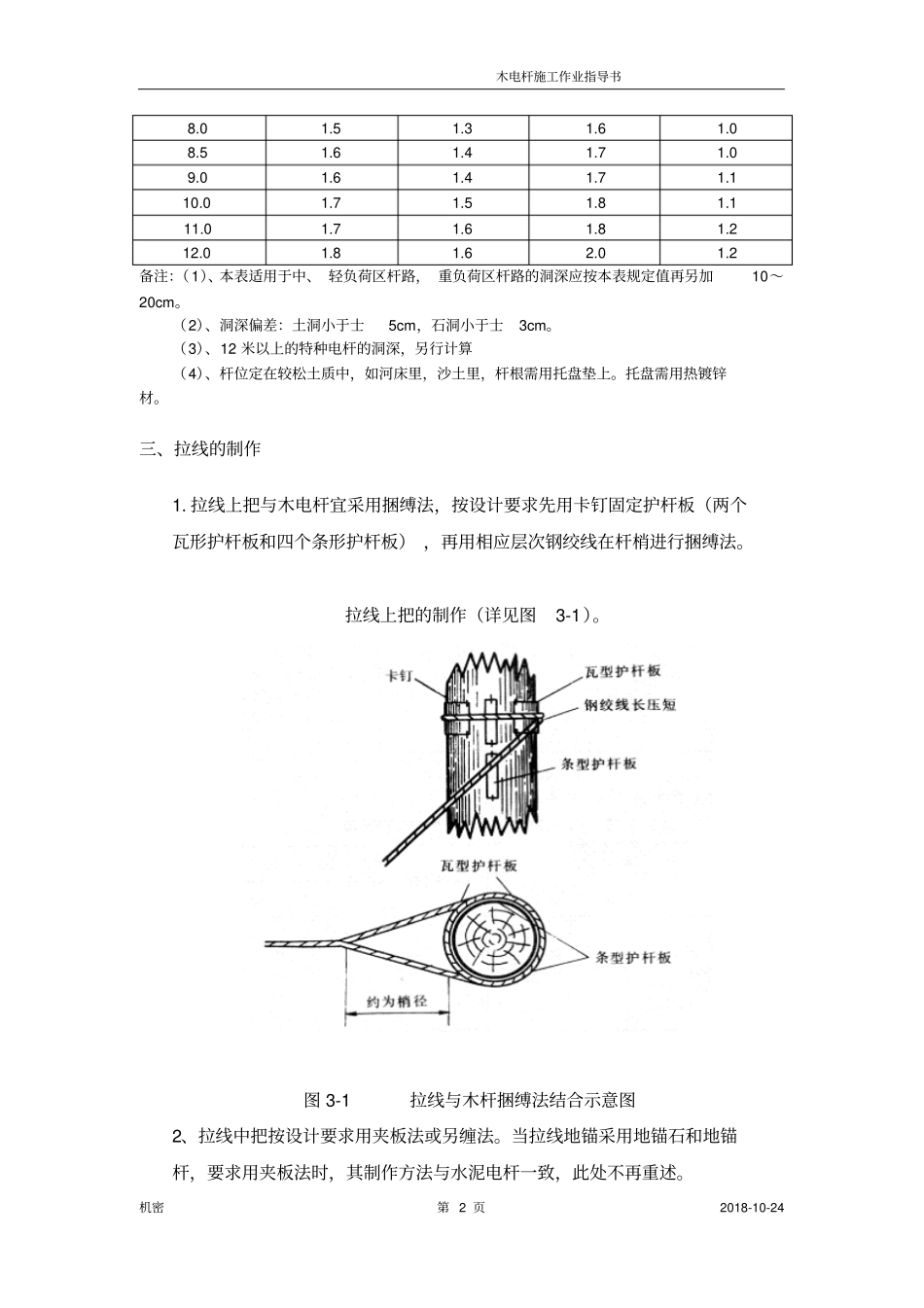

木电杆施工作业指导书机密第 1 页2018-10-24 木电杆施工作业指导书前言本次农村春促项目新建杆路将部分采用浸油木电杆，木电杆的使用范围应严格按设计要求地段安装架设。 本作业指导书是参照过去架空明线（电缆） 木电杆施工验收规范编写。 凡设计中有相关规定的应按设计要求施工，未明确的按本指导书执行。下面就木电杆的选用、埋深、拉线的制作、拉线的埋深施工要求及上下木电杆作业注意事项等进行说明。一、木电杆的选用木杆的程式、规格应符合设计文件规定，如已规定下限值的，不应再有负偏差；杆身弯曲度（系指杆身最大弓形处距杆梢、杆根连线的距离）不应大于杆长的 2%。木杆应以穿钉和夹板固定吊线，穿钉眼应端正并在电杆中心线上，且在立杆地方根据杆面现场打眼，眼洞距杆顶位置以设计要求为准（详见图1-1 ）。木杆的杆面选择，应以电杆弯曲较大的凹面为杆面。图 1-1 木电杆吊线安装示意图二、木电杆的埋深要求木杆的埋深应符合以下标准：木电杆洞深表 (米) 杆长（ M ）木电杆洞深（ m）普通土硬土水田湿地石质6.0 1.2 1.0 1.3 0.8 6.5 1.3 1.1 1.4 0.8 7.0 1.4 1.2 1.5 0.9 7.5 1.5 1.3 1.6 0.9 木电杆施工作业指导书机密第 2 页2018-10-24 8.0 1.5 1.3 1.6 1.0 8.5 1.6 1.4 1.7 1.0 9.0 1.6 1.4 1.7 1.1 10.0 1.7 1.5 1.8 1.1 11.0 1.7 1.6 1.8 1.2 12.0 1.8 1.6 2.0 1.2 备注：（1）、本表适用于中、 轻负荷区杆路， 重负荷区杆路的洞深应按本表规定值再另加10～20cm。（2）、洞深偏差：土洞小于士5cm，石洞小于士3cm。（3）、12 米以上的特种电杆的洞深，另行计算（4）、杆位定在较松土质中，如河床里，沙土里，杆根需用托盘垫上。托盘需用热镀锌材。三、拉线的制作1. 拉线上把与木电杆宜采用捆缚法，按设计要求先用卡钉固定护杆板（两个瓦形护杆板和四个条形护杆板） ，再用相应层次钢绞线在杆梢进行捆缚法。拉线上把的制作（详见图3-1）。图 3-1 拉线与木杆捆缚法结合示意图2、拉线中把按设计要求用夹板法或另缠法。当拉线地锚采用地锚石和地锚杆，要求用夹板法时，其制作方法与水泥电杆一致，此处不再重述。木电杆施工作业指导书机密第 3 页2018-10-24 拉线在电杆上的装设位置：①拉线在电杆上的装设位置应根据电杆的杆面型式来确定。②杆上只有一条电缆吊线且装设一条拉线时，可按图3-4 方式之一选用。图 3-4 单条拉线装设位置示意图3. 拉线的...
