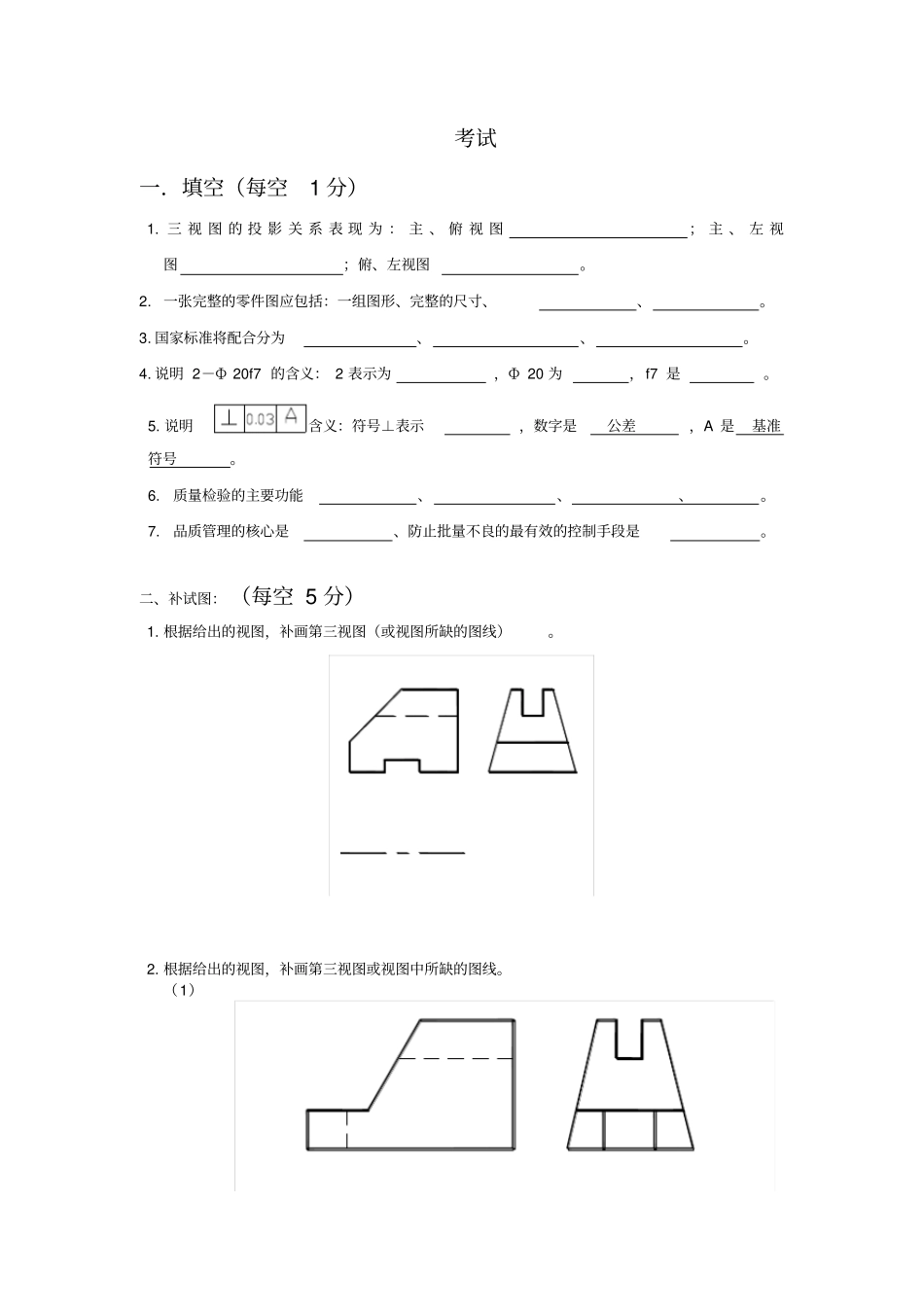

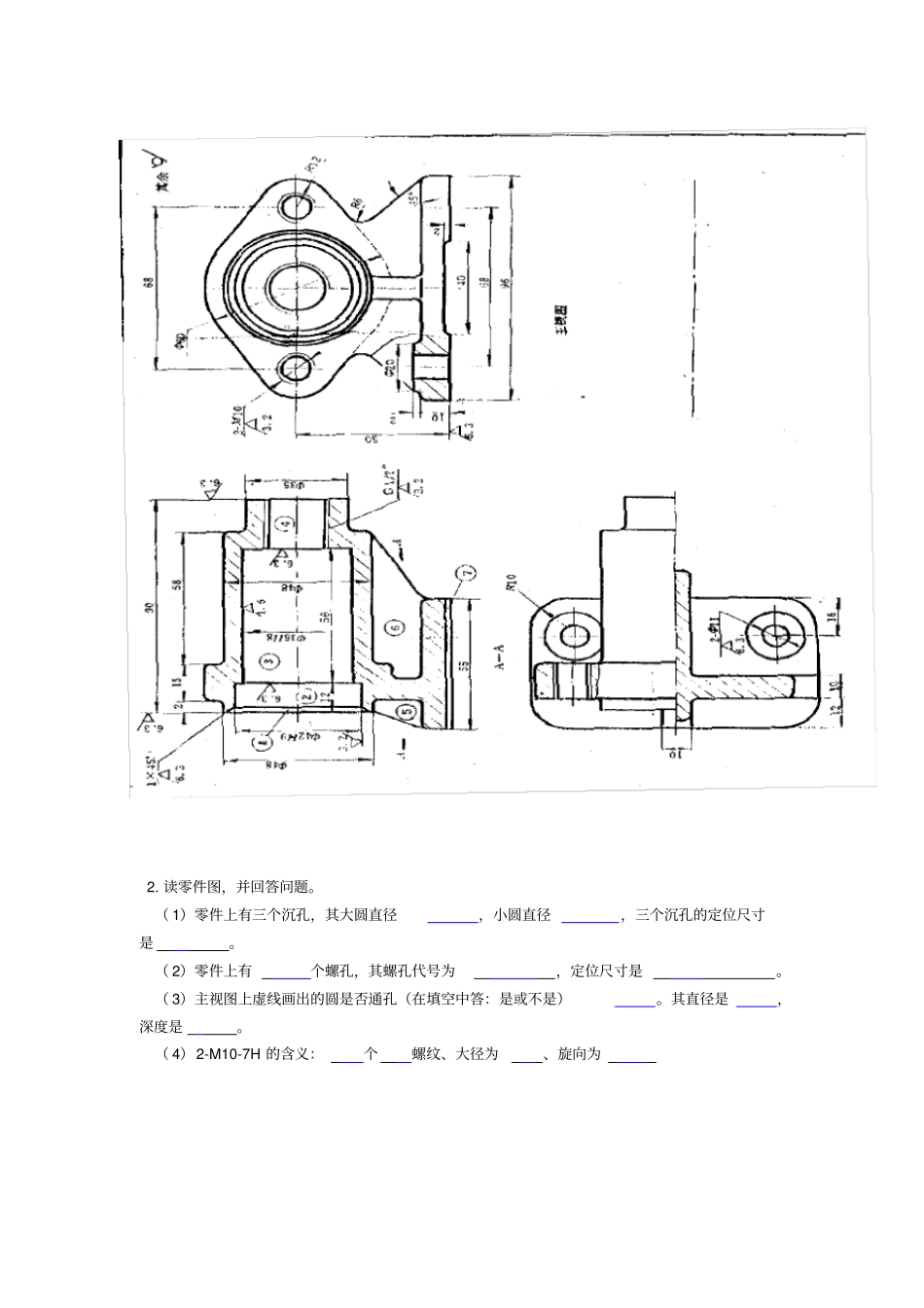

考试一．填空（每空1 分）1. 三 视 图 的 投 影 关 系 表 现 为 ： 主 、 俯 视 图； 主 、 左 视图；俯、左视图。2. 一张完整的零件图应包括：一组图形、完整的尺寸、、。3. 国家标准将配合分为、、。4. 说明 2－Ф 20f7 的含义： 2 表示为，Ф 20 为，f7 是。5. 说明含义：符号⊥表示，数字是公差，A 是基准符号。6. 质量检验的主要功能、、、。7. 品质管理的核心是、防止批量不良的最有效的控制手段是。二、补试图： （每空 5 分）1. 根据给出的视图，补画第三视图（或视图所缺的图线）。2. 根据给出的视图，补画第三视图或视图中所缺的图线。（1）3. 根据给出的视图，补画第三视图或视图中所缺的图线。（1）三、读装配图： （每空 1 分）共 25 分1. 读零件图，并回答问题。（1）指出该零件在长、宽、高三个方向的主要尺寸基准。（2）图中 G1/2" 表示：螺纹， 1/2" 表示，是螺纹（内、外） ，（3）36H8表示：Φ 36 是，H8是 .（4）说明符号的含义。 (6 分)6.32. 读零件图，并回答问题。（ 1）零件上有三个沉孔，其大圆直径，小圆直径，三个沉孔的定位尺寸是。（ 2）零件上有个螺孔，其螺孔代号为，定位尺寸是。（ 3）主视图上虚线画出的圆是否通孔（在填空中答：是或不是）。其直径是，深度是。（ 4）2-M10-7H 的含义：个螺纹、大径为、旋向为（5）零件上Φ58H7和Φ 63 孔的表面粗糙度，的表面加工要求高。三、简答题（共30分）1．机加工质量主要表现在哪些方面？分别从人、机、料、法、环、测六个方面论述一下它们是怎样影响机加工质量的？（10 分）2.制程管制的重点是什么? IPQC 对抽验之合格半成品如何标识？不合格品又如何标识、隔离？（ 10 分）3. 简述 IQC 检验流程？ （ 10 分）
