机床夹具设计复习题VIP免费

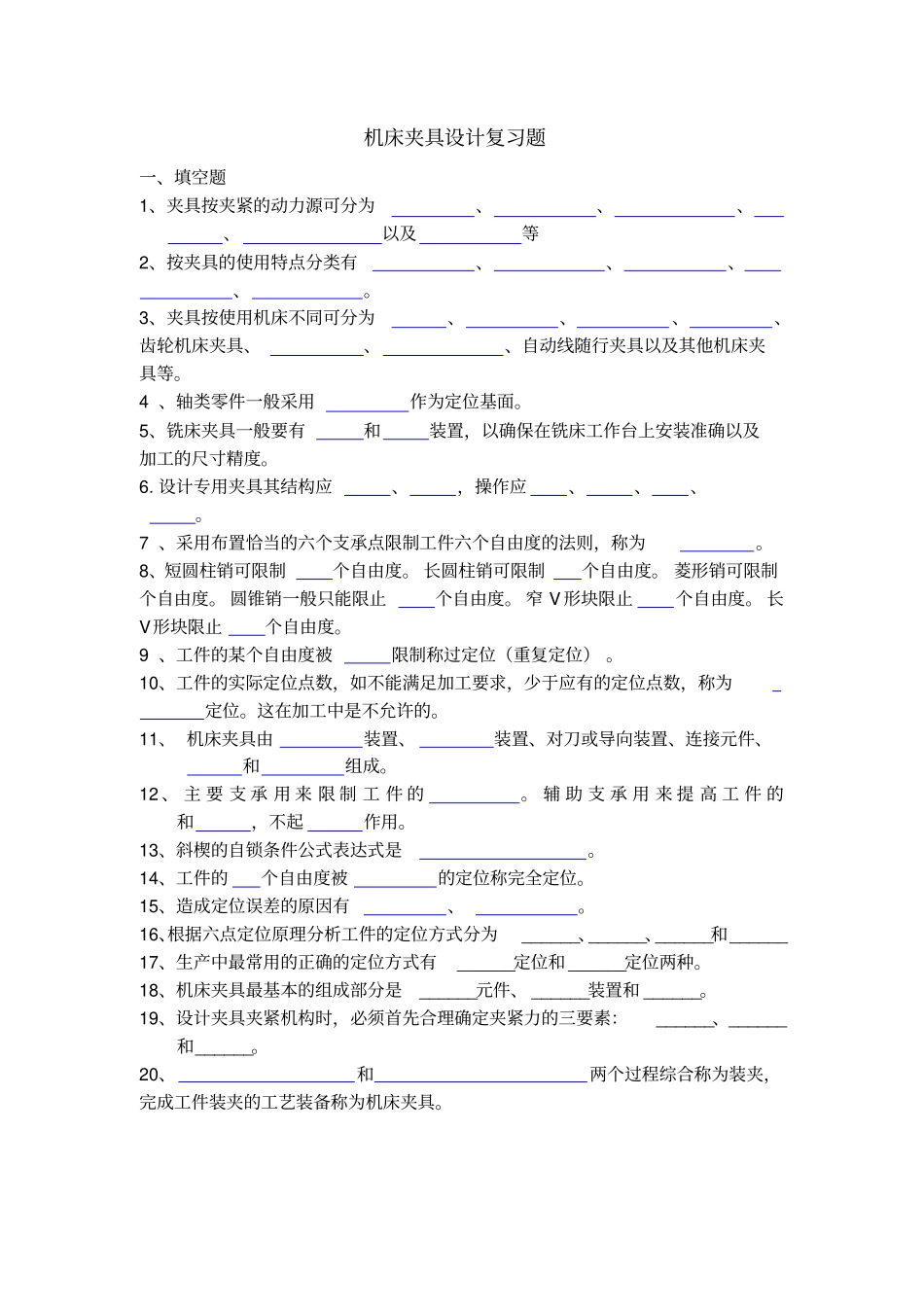

机床夹具设计复习题一、填空题1、夹具按夹紧的动力源可分为、、、、以及等2、按夹具的使用特点分类有、、、、。3、夹具按使用机床不同可分为、、、、齿轮机床夹具、、、自动线随行夹具以及其他机床夹具等。4 、轴类零件一般采用作为定位基面。5、铣床夹具一般要有和装置，以确保在铣床工作台上安装准确以及加工的尺寸精度。6. 设计专用夹具其结构应、，操作应、、、。7 、采用布置恰当的六个支承点限制工件六个自由度的法则，称为。8、短圆柱销可限制个自由度。 长圆柱销可限制个自由度。 菱形销可限制个自由度。 圆锥销一般只能限止个自由度。 窄 V 形块限止个自由度。 长V形块限止个自由度。9 、工件的某个自由度被限制称过定位（重复定位） 。10、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为定位。这在加工中是不允许的。11、 机床夹具由装置、装置、对刀或导向装置、连接元件、和组成。12 、 主 要 支 承 用 来 限 制 工 件 的。 辅 助 支 承 用 来 提 高 工 件 的和，不起作用。13、斜楔的自锁条件公式表达式是。14、工件的个自由度被的定位称完全定位。15、造成定位误差的原因有、。16、根据六点定位原理分析工件的定位方式分为______、______、______和______ 17、生产中最常用的正确的定位方式有______定位和 ______定位两种。18、机床夹具最基本的组成部分是______元件、 ______装置和 ______。19、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：______、______和______。20、和两个过程综合称为装夹，完成工件装夹的工艺装备称为机床夹具。二、判断题1. （）长的 V 形块可消除四个自由度。短的V 形块可消除二个自由度。2、（）为了防止工件变形，夹紧部位要与支承对应，不能在工件悬空处夹紧。3、（）长 V 形块可消除五个自由度。短的V 形块可消除二个自由度。4、（）工件定位时，被消除的自由度少于六个，但完全能满足加工要求的定位称不完全定位。5、（）由一套预制的标准元件及部件，按照工件的加工要求拼装组合而成的夹具，称为组合夹具。6、（）工件以其经过加工的平面， 在夹具的四个支承块上定位， 属于四点定位。7、（）工件在夹具中与各定位元件接触，虽然没有夹紧尚可移动，但由于其已取造得确定的位置，所以可以认为工件已定位。8、（）具有独立的定位作用且能限制工件的自由度的支承称为辅助支承。9、（）组合夹具是由一套完全标准化的元...
