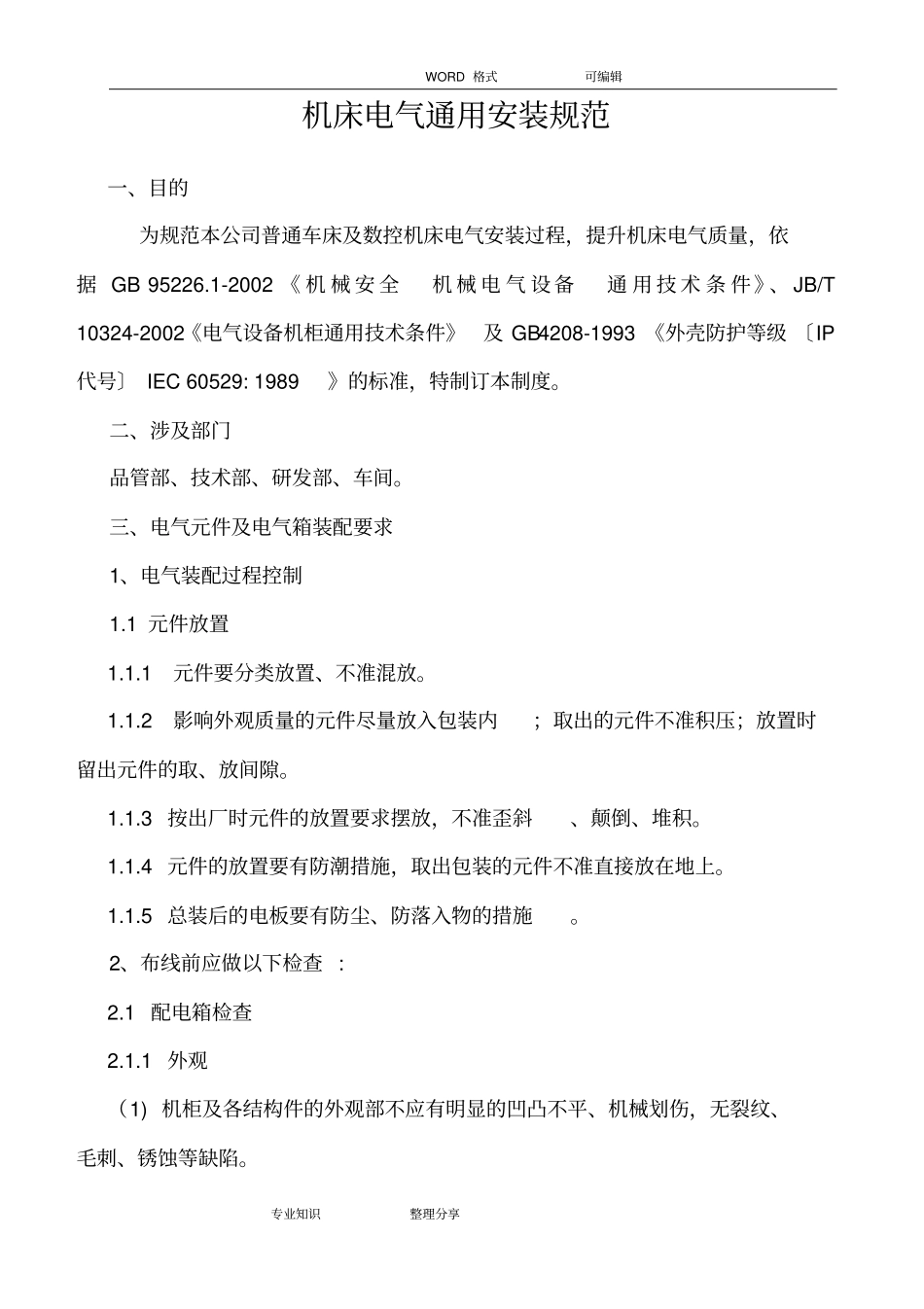

WORD 格式可编辑专业知识整理分享机床电气通用安装规范编制：批准：限公司WORD 格式可编辑专业知识整理分享2012 年 5 月 25 日WORD 格式可编辑专业知识整理分享机床电气通用安装规范一、目的为规范本公司普通车床及数控机床电气安装过程，提升机床电气质量，依据 GB 95226.1-2002 《 机 械 安 全机 械 电 气 设备通 用 技 术 条 件》、 JB/T 10324-2002《电气设备机柜通用技术条件》及 GB 4208-1993 《外壳防护等级 〔IP代号〕 IEC 60529: 1989 》的标准，特制订本制度。二、涉及部门品管部、技术部、研发部、车间。三、电气元件及电气箱装配要求1、电气装配过程控制1.1 元件放置1.1.1 元件要分类放置、不准混放。1.1.2 影响外观质量的元件尽量放入包装内；取出的元件不准积压；放置时留出元件的取、放间隙。1.1.3 按出厂时元件的放置要求摆放，不准歪斜、颠倒、堆积。1.1.4 元件的放置要有防潮措施，取出包装的元件不准直接放在地上。1.1.5 总装后的电板要有防尘、防落入物的措施。2、布线前应做以下检查 : 2.1 配电箱检查2.1.1 外观（1) 机柜及各结构件的外观部不应有明显的凹凸不平、机械划伤，无裂纹、毛刺、锈蚀等缺陷。WORD 格式可编辑专业知识整理分享（2) 涂层应有良好的附着力，表面光泽应均匀一致，平整光滑，无修整后痕迹和明显的机械杂质等。(3) 金属镀件无锈蚀、发黑、镀层脱落等现象。(4) 焊接牢固，焊缝、门缝均匀，表面平整、 无划痕，棱角匀直， 漆面无脱落。2.1.2 门转动灵活，接地可靠，接地点置于门内转轴处，接地点应标以接地符号。门锁操作灵活可靠，能开门断电。2.2 电盘检查要求电盘尺寸与图纸相符； 盘面平整光滑无毛刺，无锋利棱角，镀锌均匀， 无锈蚀，无划痕。2.3 元件检查2.3.1 产品的随机文件应清楚说明元件的电压等级、使用类别以及合格标识。2.3.2 元器件的生产厂家应是公司确定的合格的供应商。2.3.3 包装完好。2.3.4 无锈蚀及机械损伤，镀层无损伤。2.3.5 部件连接牢固，无裂纹及破损变形。2.3.6 外部覆层完好，标识完整。2.3.7 紧固螺钉丝扣配合良好。2.3.8 操作电压的额定值应符合规定的要求。2.3.9 压线螺栓及压片配合良好，无滑丝、锈蚀现象。2.3.10 厂试验报告、产品说明书、备品、备件齐全；部件无锈蚀、变形现象2.3.11压器紧固件紧固良好、不松动；绝缘树脂完好、无破损，外观干燥，漆色清晰、不粗糙；有接地和相序标识；铭牌、合格...
