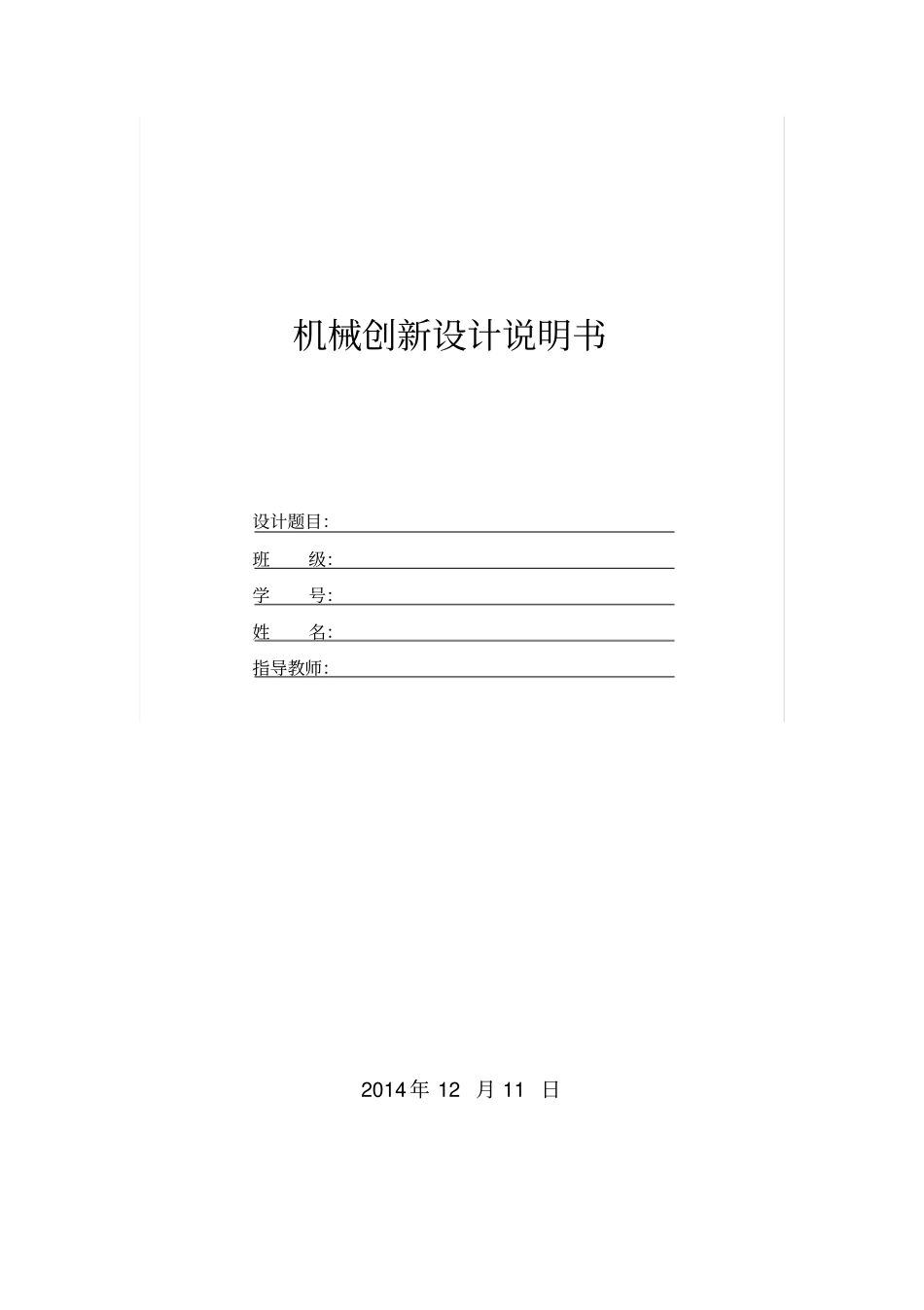

机械创新设计说明书设计题目：班级：学号：姓名：指导教师：2014 年 12 月 11 日目录摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 1、选题背景⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2、设计条件与要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 3、原理方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 4、总体结构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5、详细设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6、设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯- 1 - 摘要本设计属于生活用品技术领域，设计为一种偏心伞。 市面上广泛出售的伞一般为中心支撑类型，稍微改进的是将伞叶的形状进行调整，个别偏心伞使用环境过于单一，造成使用不方便。如中国实用新型公开了一种偏心伞， 该偏心伞能够调节偏心的距离， 它包括由伞面、伞面撑骨、联接盘和伞杆等构成，该偏心伞打开时即为偏心结构，在不需要偏心功能时无法像普通雨伞一样使用，同时其偏心距离也无法调节。本实用新型的目的是针对现有的技术存在上述问题，提出了一种偏心伞，该偏心伞能够调节偏心的距离，使用更加方便，本设计是在伞把与伞面结合的下端设计一个可调节的自由端，该部分由两个活动杆连接伞把，使之可以自由调节，实现多用途，多选择等功能，让伞的使用更加方便。- 2 - 1、选题背景伞是一种提供阴凉环境或遮蔽雨、雪的工具， 伞的制作材料通常包括了具延展性的布料， 和其他可用作骨架的材料与缠线。使用时以手将之举起，虽然伞在最初发明时的主要目的，是用来阻挡阳光，但是现在最常被当作雨天挡雨的工具。伞种类繁多，包括油纸伞、透明伞、太阳伞等，其伞面呈圆形，在伞面下方中心位置连接有手柄，手柄与伞面之间有连接着支伞骨，通过支伞骨实现伞面撑开与收拢。在雨伞的长时间使用过程中， 人们又设计出了雨伞新的功能， 如偏心伞。由于雨伞在使用时是通过一只手握持，因此雨伞的中心位置靠近身体的一侧，使得伞面靠向一侧， 另一侧容易淋到， 如果将雨伞倾斜握持，使用较为费力， 而偏心伞针对上述问题， 能够在单手握持时使雨伞中心位置位于人的正上方。如中国实用新型公开了一种偏心伞，它包括由伞面、伞面撑骨、联接盘和伞杆等构成，其特征在于所述的伞面由主伞面和副伞面构成，为非对称结构，所述的伞杆结合于主伞面的中心位...
