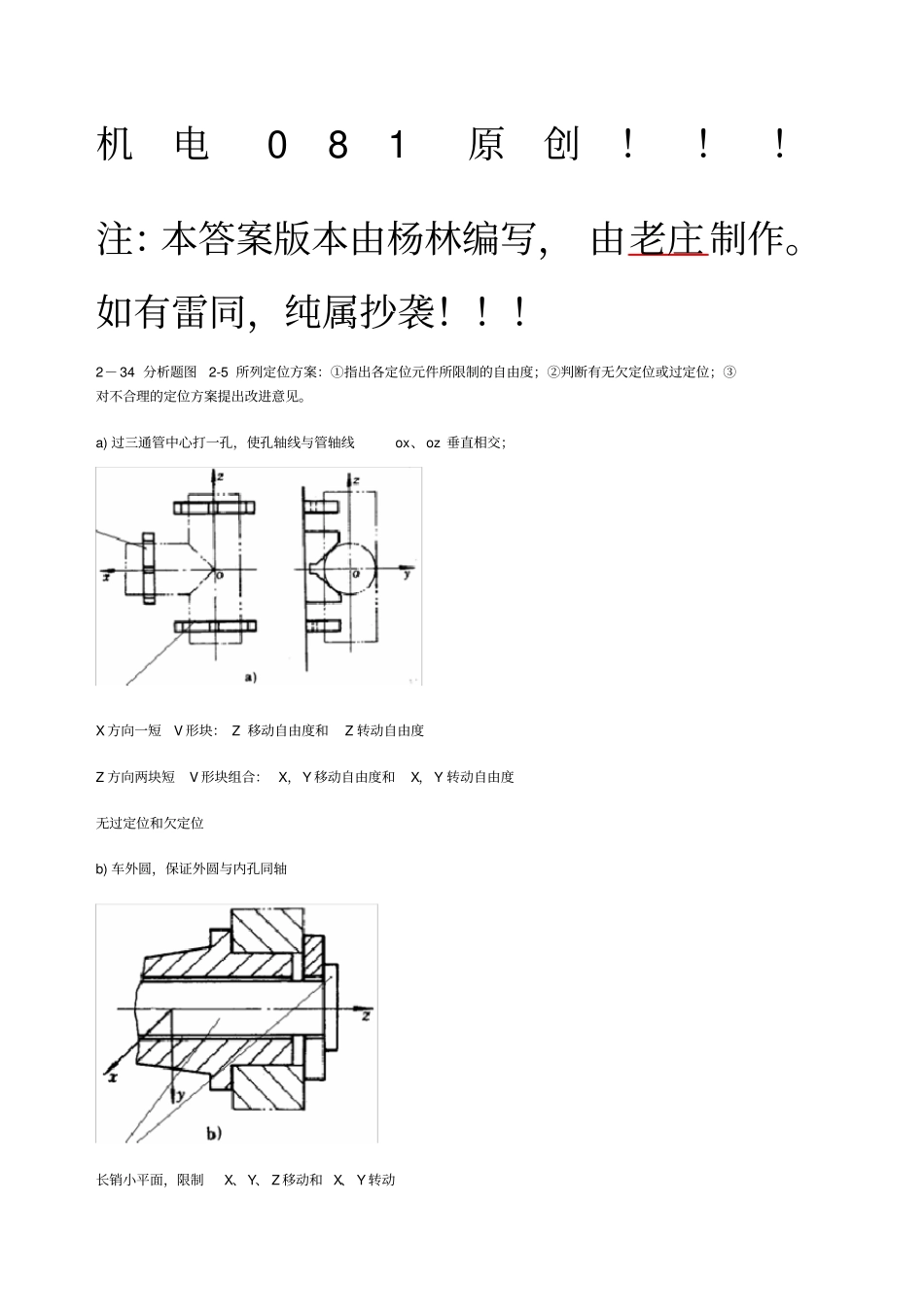

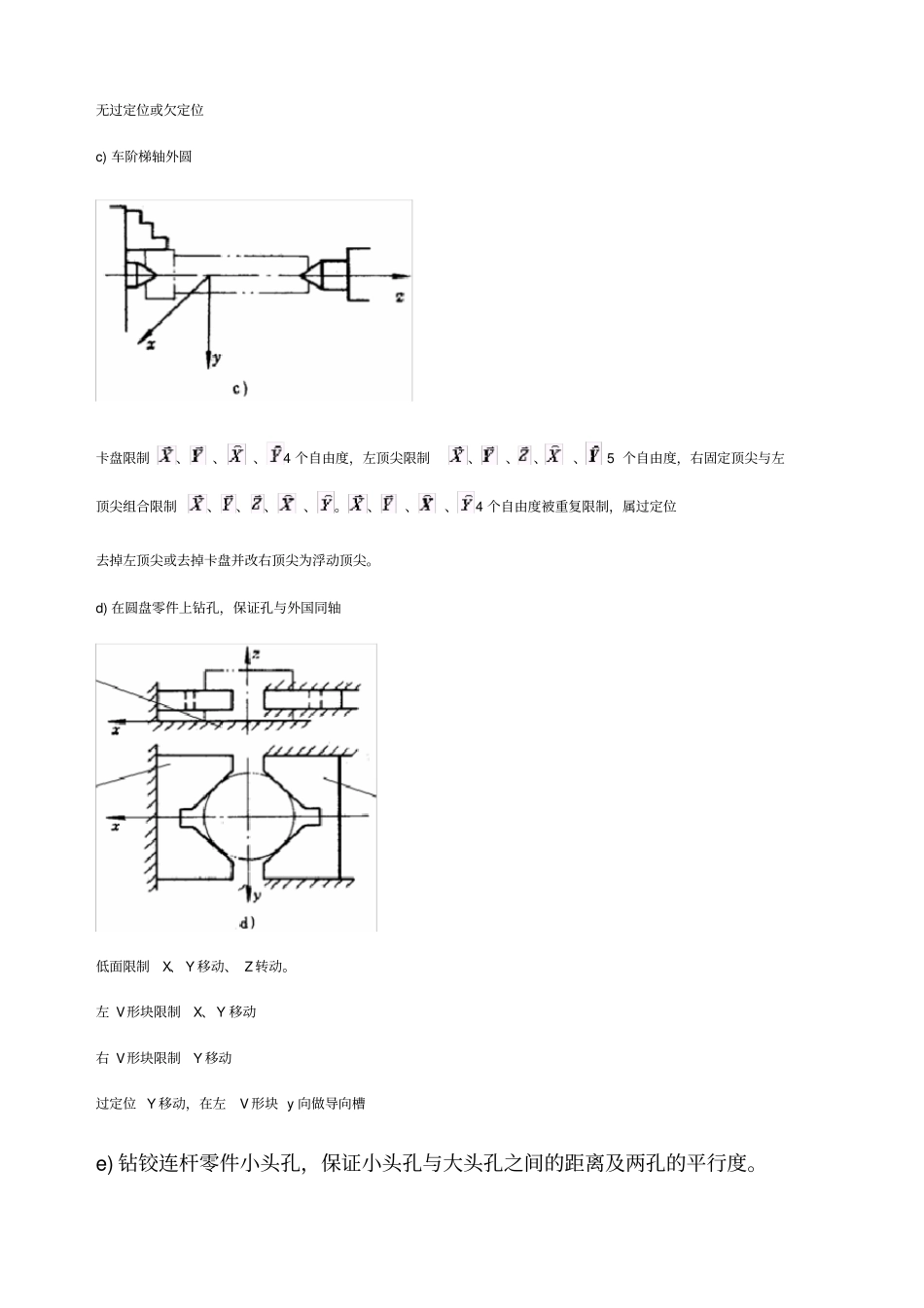

机电081原创！！！注：本答案版本由杨林编写， 由老庄制作。如有雷同，纯属抄袭！！！2－34 分析题图2-5 所列定位方案：①指出各定位元件所限制的自由度；②判断有无欠定位或过定位；③对不合理的定位方案提出改进意见。a) 过三通管中心打一孔，使孔轴线与管轴线ox、oz 垂直相交；X 方向一短V 形块： Z 移动自由度和Z 转动自由度Z 方向两块短V 形块组合： X，Y 移动自由度和X，Y 转动自由度无过定位和欠定位b) 车外圆，保证外圆与内孔同轴长销小平面，限制X、Y、 Z 移动和 X、 Y 转动无过定位或欠定位c) 车阶梯轴外圆卡盘限制、、、4 个自由度，左顶尖限制、、、、 5 个自由度，右固定顶尖与左顶尖组合限制、、、、。、、、4 个自由度被重复限制，属过定位去掉左顶尖或去掉卡盘并改右顶尖为浮动顶尖。d) 在圆盘零件上钻孔，保证孔与外国同轴低面限制X、 Y 移动、 Z 转动。左 V形块限制X、Y 移动右 V形块限制Y 移动过定位 Y 移动，在左V 形块 y 向做导向槽e) 钻铰连杆零件小头孔，保证小头孔与大头孔之间的距离及两孔的平行度。左销钉限制 X、Y移动低面限制 X、Y移动、 Z 转动。右 V形块限制 X移动、 Z 转动过定位 X移动，改进：去掉V形块上的销，在 x 方向用导向槽2-38 如图所示工件以外圆柱面在V 型块上定位，进行插键槽工序，已知：外径d 为mm50003.0；内径 D为mm3005.00，计算影响工序尺寸H的定位误差。解：定位误差：△ dw=0.7*Td+0.5*TD=0.7*0.03+0.5*0.05=0.046提示：工序基准为孔D下母线 A，求 A 点在尺寸H方向上的最大变动量，即为定位误差。
