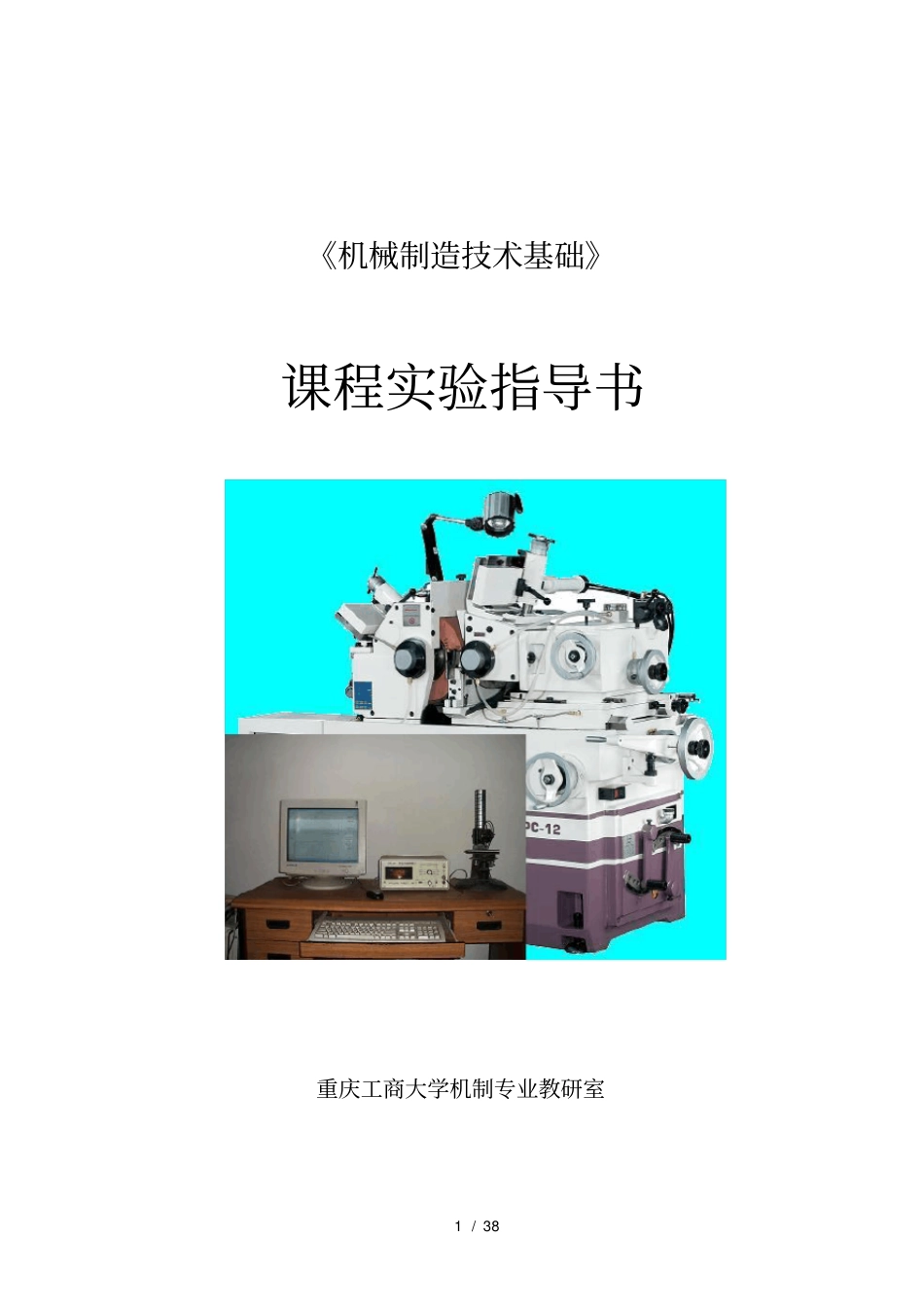

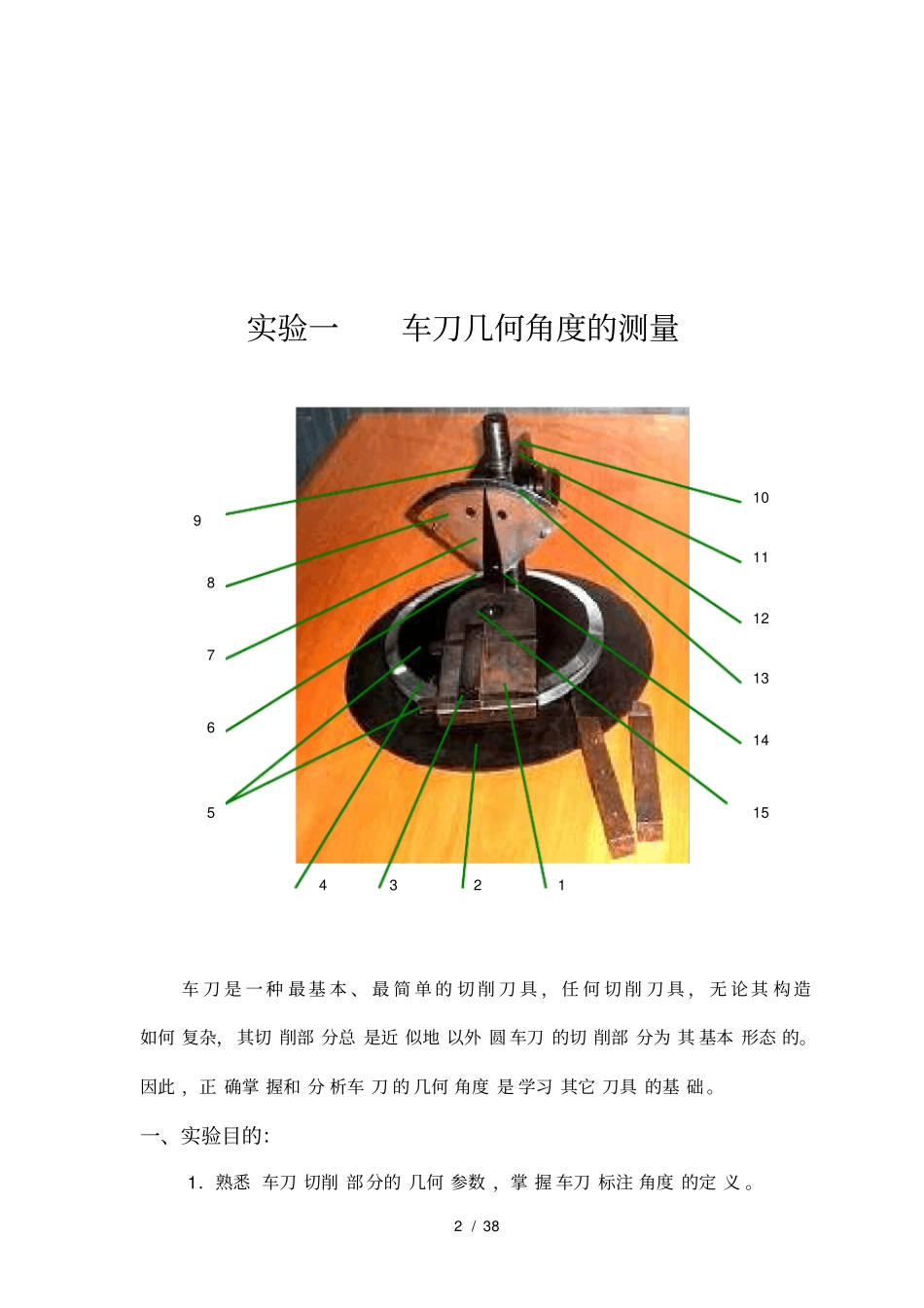

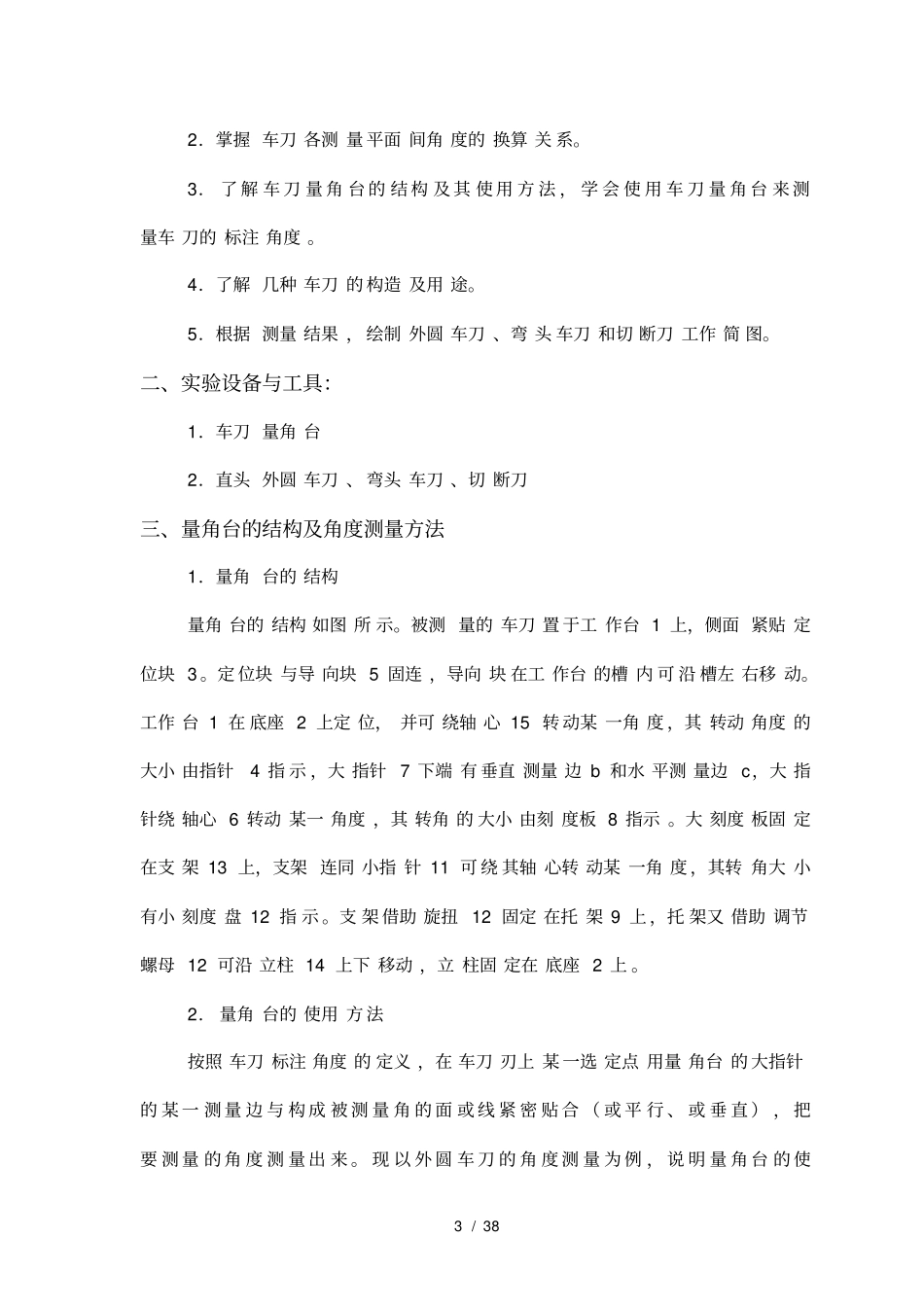

1 / 38 《机械制造技术基础》课程实验指导书重庆工商大学机制专业教研室2 / 38 实验一车刀几何角度的测量车 刀 是 一 种 最 基 本 、 最 简 单 的 切 削 刀 具 ， 任 何 切 削 刀 具 ， 无 论 其 构 造如何 复杂， 其切 削部 分总 是近 似地 以外 圆 车刀 的切 削部 分为 其 基本 形态 的。因此 ，正 确掌 握和 分 析车 刀 的 几何 角度 是 学习 其它 刀具 的基 础 。一、实验目的：1．熟悉 车刀 切削 部 分的 几何 参数 ，掌 握 车刀 标注 角度 的定 义 。1234515678910111213143 / 38 2．掌握 车刀 各测 量 平面 间角 度的 换算 关 系。3． 了 解 车 刀 量 角 台 的 结 构 及 其 使 用 方 法 ， 学 会 使 用 车 刀 量 角 台 来 测量车 刀的 标注 角度 。4．了解 几种 车刀 的 构造 及用 途。5．根据 测量 结果 ， 绘制 外圆 车刀 、弯 头 车刀 和切 断刀 工作 简 图。二、实验设备与工具：1．车刀 量角 台2．直头 外圆 车刀 、 弯头 车刀 、切 断刀三、量角台的结构及角度测量方法1．量角 台的 结构量角 台的 结构 如图 所 示。被测 量的 车刀 置 于工 作台 1 上，侧面 紧贴 定位块 3 。定 位块 与导 向块 5 固连 ，导向 块 在工 作台 的槽 内 可 沿 槽左 右移 动。工作 台 1 在 底座 2 上定 位， 并可 绕轴 心 15 转 动某 一角 度 ，其 转动 角度 的大小 由指针4 指 示 ，大 指针 7 下端 有 垂直 测量 边 b 和水 平测 量边 c，大 指针绕 轴心 6 转动 某一 角度 ，其 转角 的 大小 由刻 度板 8 指示 。大 刻度 板固 定在支 架 13 上，支架 连同 小指 针 11 可 绕 其轴 心转 动某 一角 度 ，其转 角大 小有小 刻度 盘 12 指 示 。支 架 借助 旋扭 12 固定 在托 架 9 上 ，托 架又 借助 调节螺母 12 可沿 立柱 14 上下 移动 ，立 柱固 定在 底座 2 上 。2． 量角 台的 使用 方 法按照 车刀 标注 角度 的 定义 ，在 车刀 刃上 某 一选 定点 用量 角台 的 大指针的 某 一 测 量 边 与 构 成 被 测 量 角 的 面 或 线 紧 密 贴 合 （ 或 平 行 、 或 垂 直 ） ， 把要 测 量 的 角...
