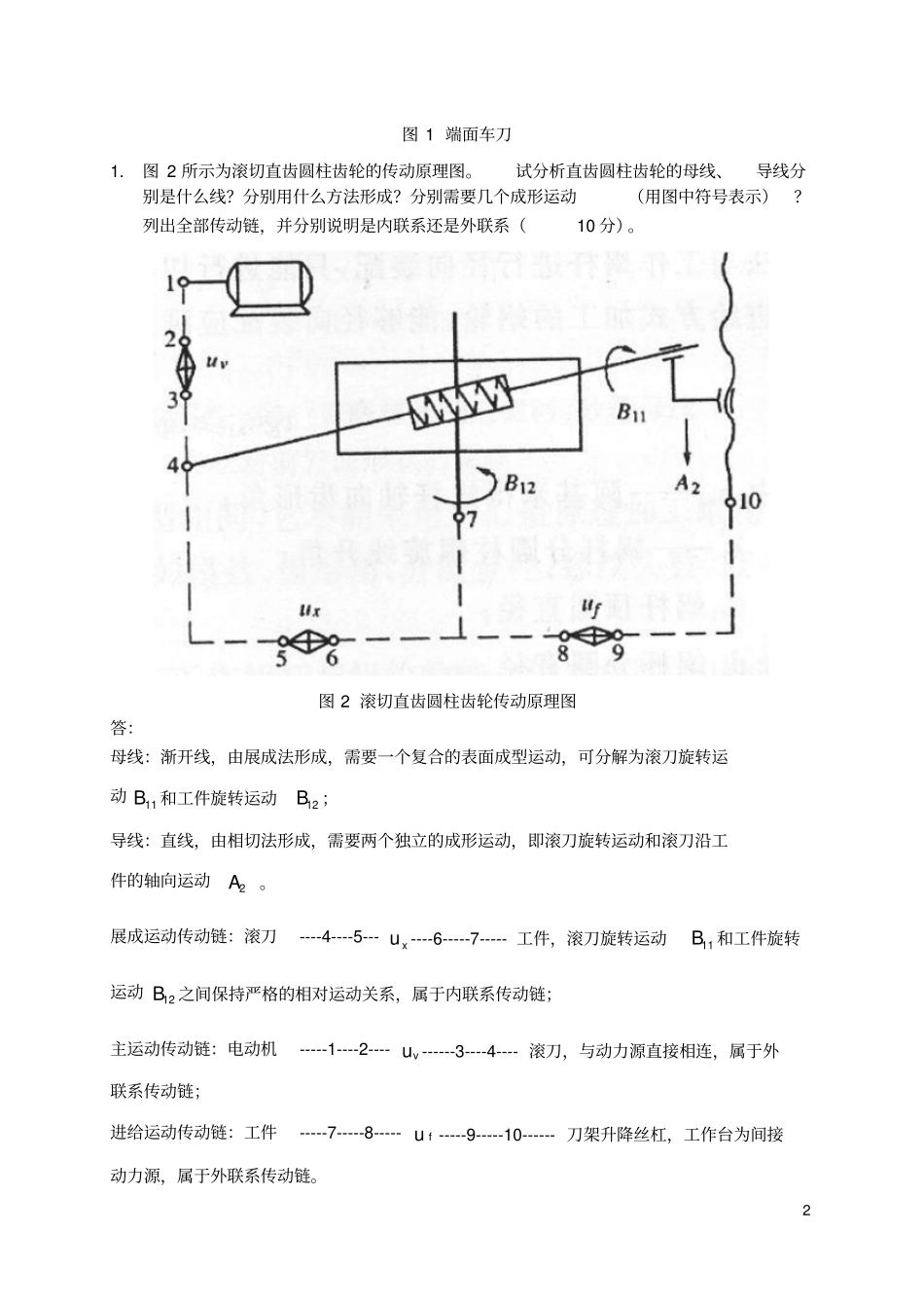

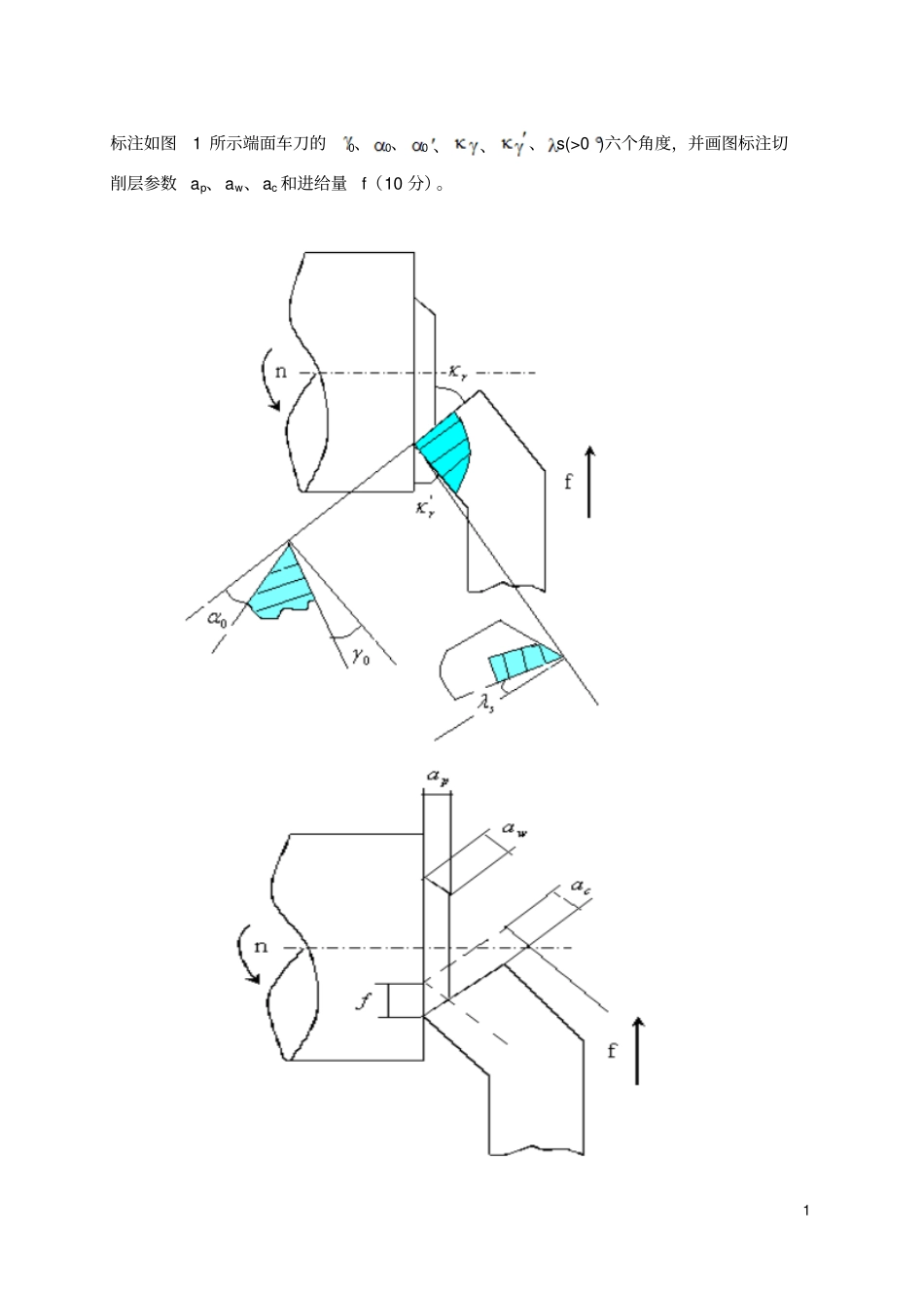

1 标注如图1 所示端面车刀的0、0、0 、、、 s(>0 )六个角度，并画图标注切削层参数 ap、aw、ac 和进给量f（10 分）。2 图 1 端面车刀1.图 2 所示为滚切直齿圆柱齿轮的传动原理图。试分析直齿圆柱齿轮的母线、导线分别是什么线？分别用什么方法形成？分别需要几个成形运动（用图中符号表示）？列出全部传动链，并分别说明是内联系还是外联系（10 分）。图 2 滚切直齿圆柱齿轮传动原理图答：母线：渐开线，由展成法形成，需要一个复合的表面成型运动，可分解为滚刀旋转运动11B和工件旋转运动12B ；导线：直线，由相切法形成，需要两个独立的成形运动，即滚刀旋转运动和滚刀沿工件的轴向运动2A。展成运动传动链：滚刀----4----5---xu ----6-----7----- 工件，滚刀旋转运动11B 和工件旋转运动12B 之间保持严格的相对运动关系，属于内联系传动链；主运动传动链：电动机-----1----2----vu ------3----4---- 滚刀，与动力源直接相连，属于外联系传动链；进给运动传动链：工件-----7-----8-----fu-----9-----10------ 刀架升降丝杠，工作台为间接动力源，属于外联系传动链。3 3. 零件部分设计要求如图3 所示，上工序已加工出002.020－，005.035，本工序以如图 4 所示的定位方式，用调整法来铣削平面。试确定工序尺寸及其偏差。（10 分），图 3 图 4 解： 在本题中有三个设计尺寸和一个加工余量。可以建立三个设计尺寸链和一个余量尺寸链（在此题中可以不建）。在本题中包含三个工序尺寸，20 端工序尺寸 A ，35端工序尺寸 B ，完工尺寸H。建立如下图 (a) 、(b) 、(c) 尺寸链。由尺寸链得：010.01/ 2/ 210ADmm ，020.025/ 2/ 217.5BDmm ，根据第三个尺寸链可得：对于H ，/ 2B为减环，其余为增环则工序尺寸 H 为：3/ 2/ 2103217.524.5HADBmm极限偏差，根据公式200 -0.1005.035，φ320 -0.09φ200 -0.02005.035H 4 (a) (b) (c) 带入式中可以求得：00( 0.025)0.025ESmm5 0.0100.0900.10EImm4. 如图 5 所示，以外圆柱面在V 形块上定位，在插床上插内键槽，已知外径003.050－＝A，内径05.0030d，外径 A对内径 d 的同轴度允差为φ 0.02mm,试计算加工尺寸H的定位误差。解：外圆柱面在V 形块上定位，定位基准为外圆柱面的中心线，外圆柱面为定位基面。W ，B 的方向均与工序尺寸H的方向相同，所以0 ,0 。由于外圆柱面制造公差dT =0.03mm，则基准位移误差为：0.030.0212mm902sin2sin2...
