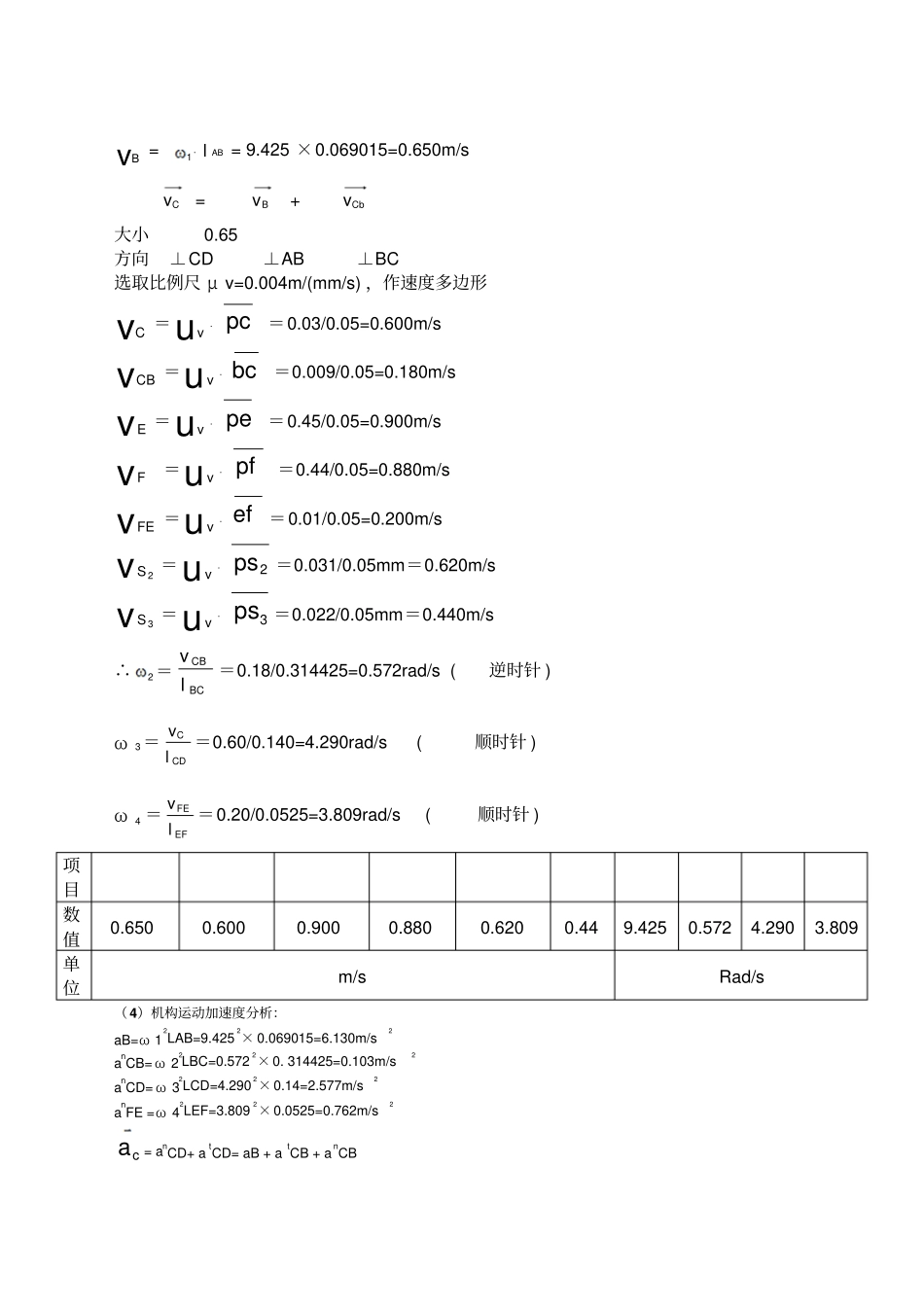

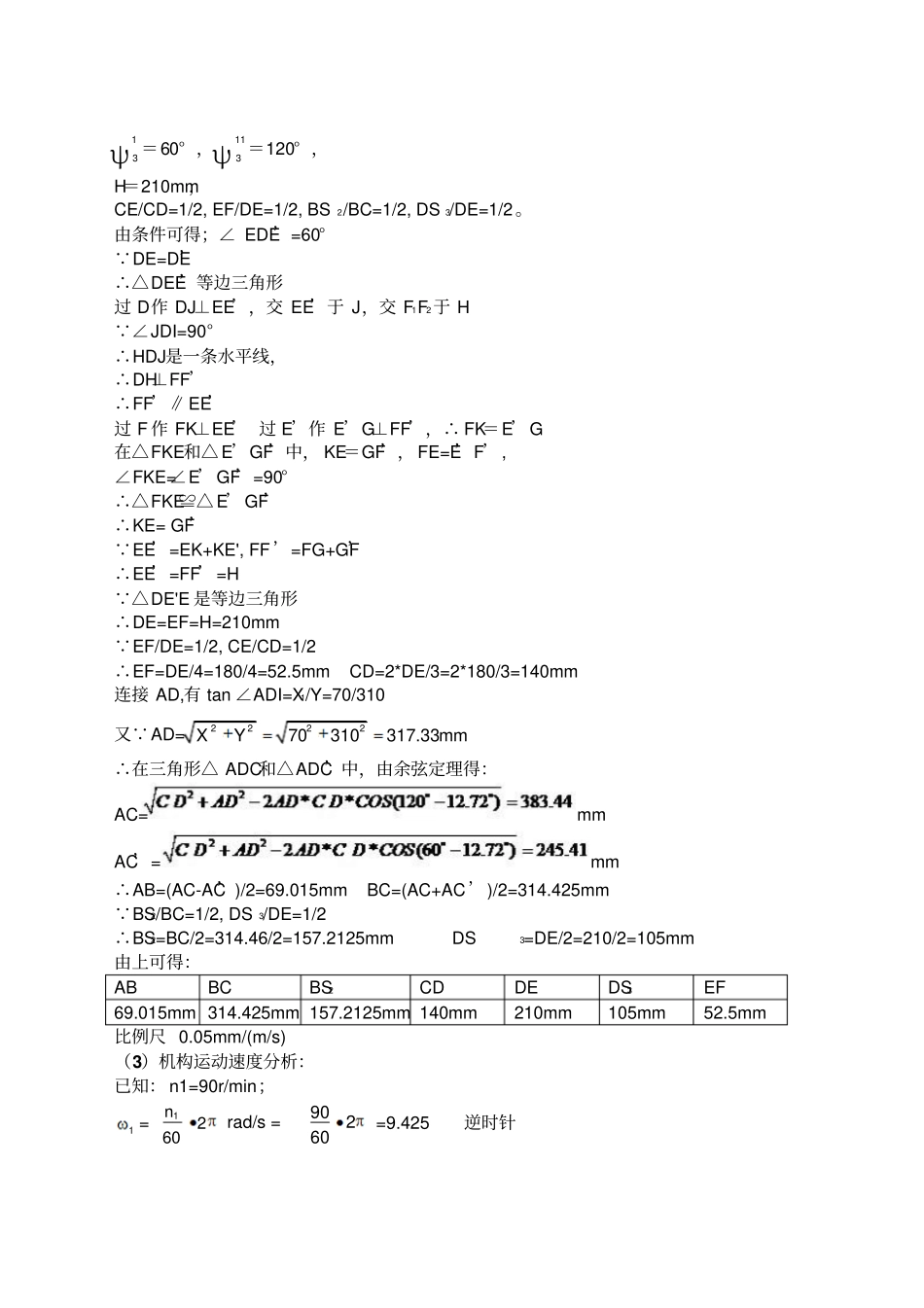

一、压床机构设计要求1. 压床机构简介图 9— 6 所示为压床机构简图。其中，六杆机构ABCDEF为其主体机构，电动机经联轴器带动减速器的三对齿轮z1-z2 、z3-z4 、z5-z6 将转速降低，然后带动曲柄1转动，六杆机构使滑块5 克服阻力 Fr 而运动。为了减小主轴的速度波动，在曲轴A上装有飞轮，在曲柄轴的另一端装有供润滑连杆机构各运动副用的油泵凸轮。2. 设计内容：（1）机构的设计及运动分折已知：中心距 x1、x2、y, 构件 3 的上、下极限角，滑块的冲程H，比值CE／CD、EF／DE，各构件质心 S的位置，曲柄转速n1。要求：设计连杆机构 , 作机构运动简图、机构1～2 个位置的速度多边形和加速度多边形、滑块的运动线图。以上内容与后面的动态静力分析一起画在l 号图纸上。（2）机构的动态静力分析已知：各构件的重量 G及其对质心轴的转动惯量Js( 曲柄 1 和连杆 4 的重力和转动惯量（略去不计 ) ，阻力线图 ( 图 9— 7) 以及连杆机构设计和运动分析中所得的结果。要求：确定机构一个位置的各运动副中的反作用力及加于曲柄上的平衡力矩。作图部分亦画在运动分析的图样上。（3）凸轮机构构设计已知：从动件冲程 H，许用压力角 [ α ] ．推程角 δ 。，远休止角 δ ，回程角 δ ' ，从动件的运动规律见表 9-5 ，凸轮与曲柄共轴。要求：按[ α ] 确定凸轮机构的基本尺寸．求出理论廓线外凸曲线的最小曲率半径ρ 。选取滚子半径 r ，绘制凸轮实际廓线。以上内容作在2 号图纸上二、压床机构的设计1、连杆机构的设计及运动分析（1） 作机构运动简图：（2）长度计算：已知： X 1＝70mm，X 2＝200mm，Y＝310mm，设计内容连杆机构的设计及运动分析单位mm （o）mm r/min 符号X1 X2 y ρ ' ρ '' H CE/CD EF/DE n1 BS2/BC DS3/DE 数据70 200 310 60 120 210 1/2 1/4 90 1/2 1/2 ψ13 ＝60° ，ψ113 ＝120° ，H＝210mm，CE/CD=1/2, EF/DE=1/2, BS 2/BC=1/2, DS 3/DE=1/2。由条件可得；∠ EDE’=60° DE=DE’∴△DEE’等边三角形过 D作 DJ⊥EE’，交 EE’于 J，交 F1F2于 H ∠JDI=90°∴HDJ是一条水平线，∴DH⊥FF’∴FF’∥ EE’过 F 作 FK⊥EE’ 过 E’作 E’G⊥FF’，∴ FK＝E’G 在△FKE和△ E’GF’中， KE＝GF’， FE=E’F’, ∠FKE=∠E’GF’=90°∴△FKE≌△ E’GF’∴KE= GF’ EE’=EK+KE', FF’=FG+GF’∴EE’=FF’=H △DE'E ...
