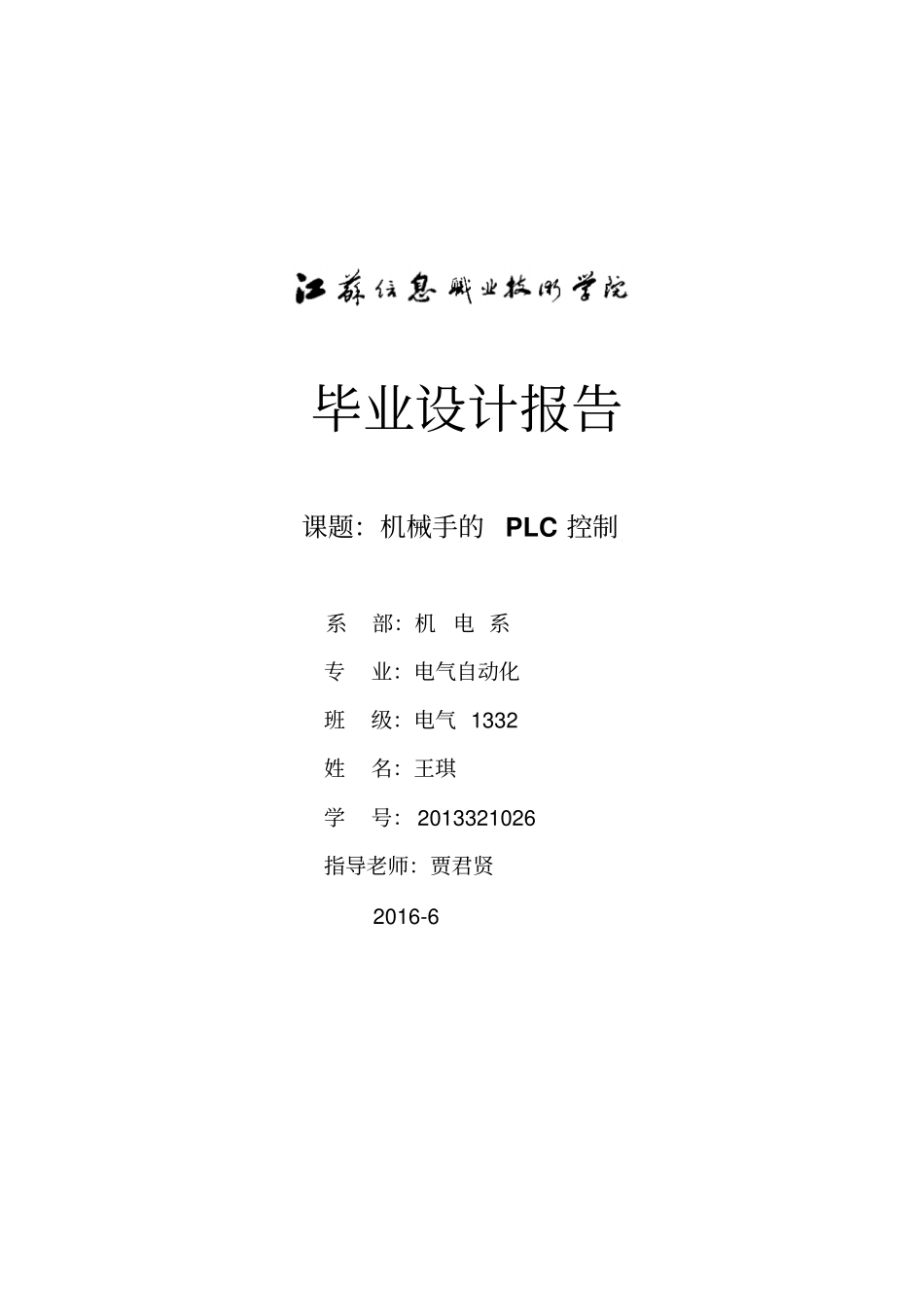

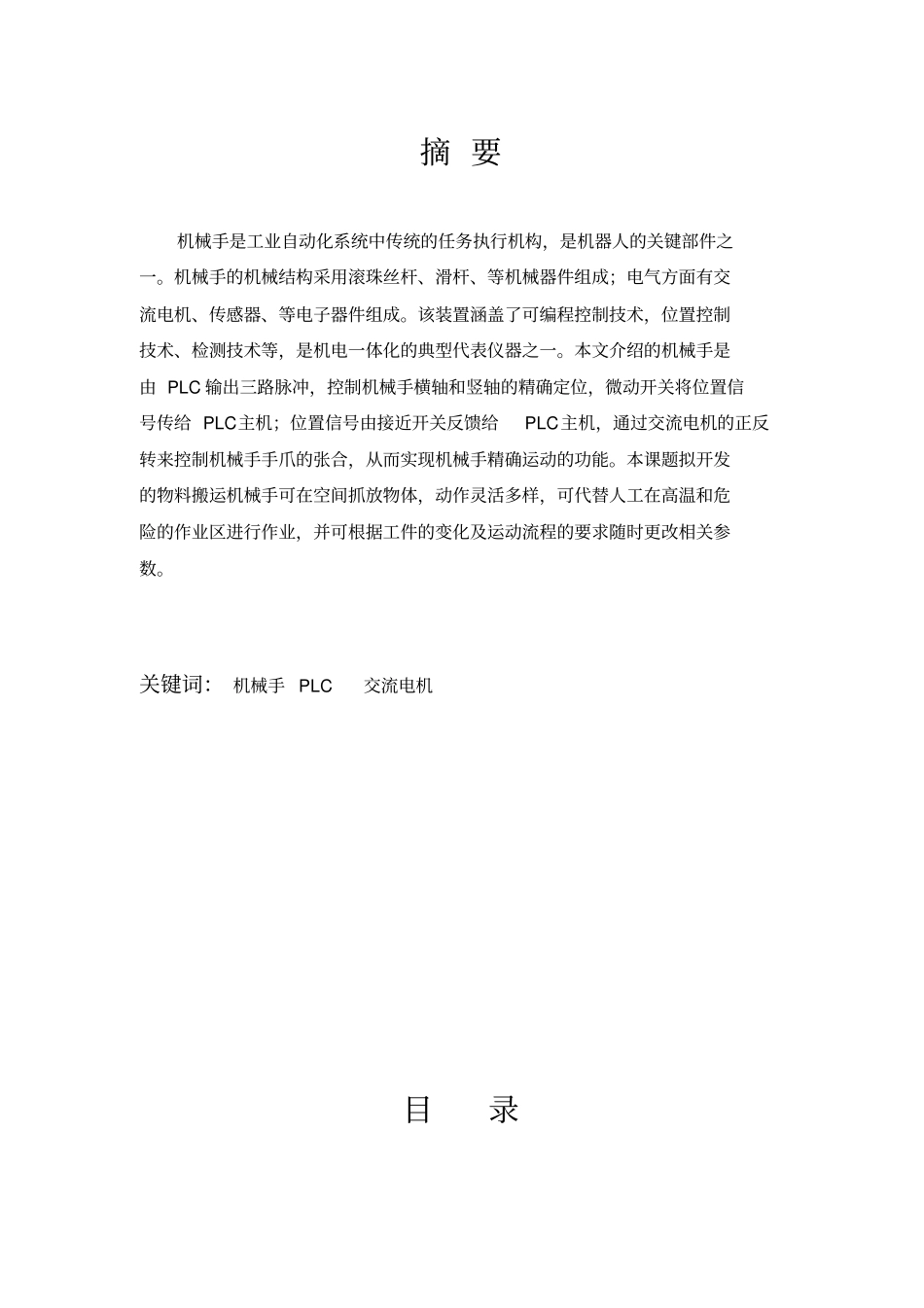

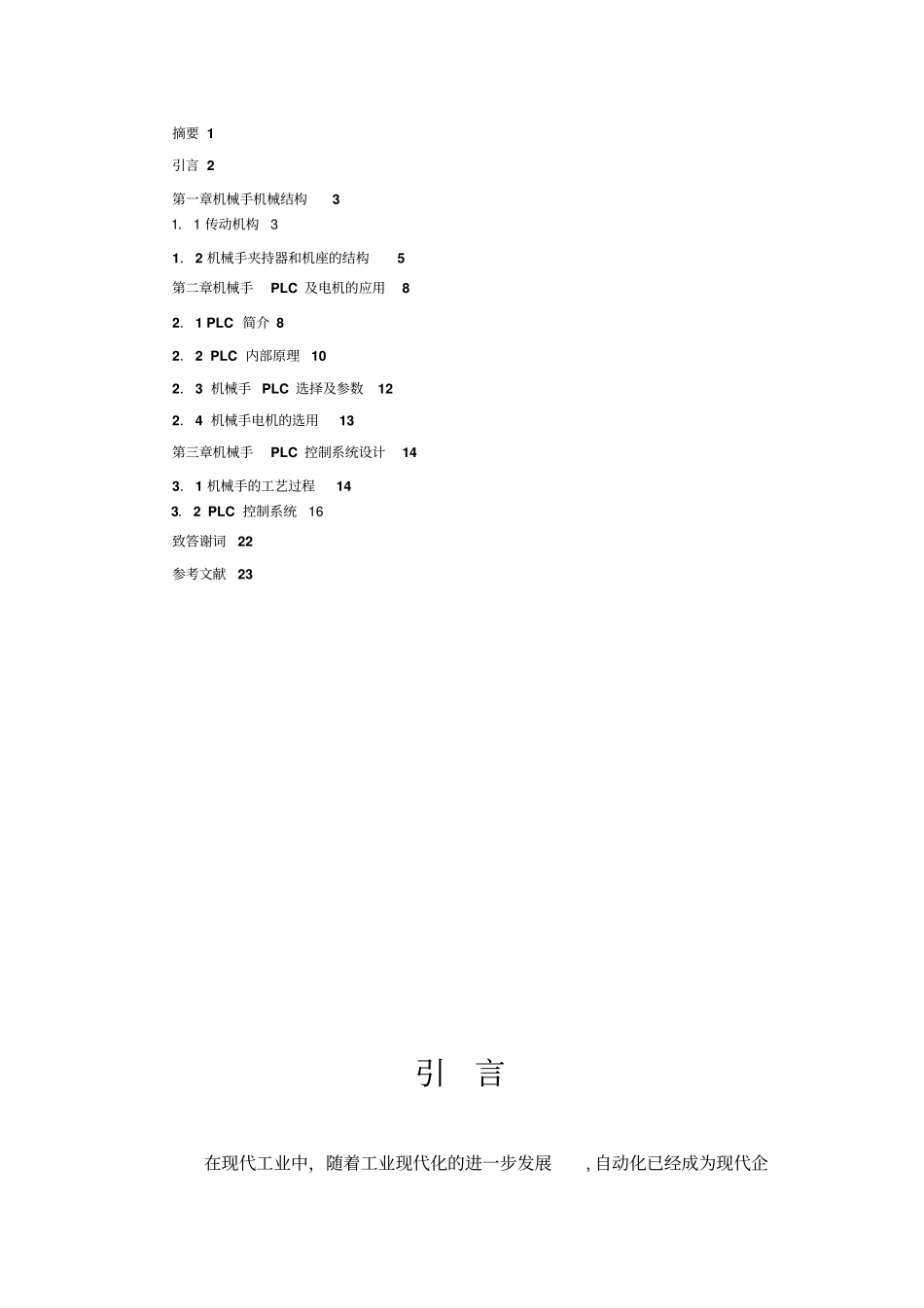

毕业设计报告课题：机械手的PLC 控制系部：机电 系专业：电气自动化班级：电气 1332 姓名：王琪学号： 2013321026 指导老师：贾君贤2016-6 摘 要机械手是工业自动化系统中传统的任务执行机构，是机器人的关键部件之一。机械手的机械结构采用滚珠丝杆、滑杆、等机械器件组成；电气方面有交流电机、传感器、等电子器件组成。该装置涵盖了可编程控制技术，位置控制技术、检测技术等，是机电一体化的典型代表仪器之一。本文介绍的机械手是由 PLC 输出三路脉冲，控制机械手横轴和竖轴的精确定位，微动开关将位置信号传给 PLC主机；位置信号由接近开关反馈给PLC主机，通过交流电机的正反转来控制机械手手爪的张合，从而实现机械手精确运动的功能。本课题拟开发的物料搬运机械手可在空间抓放物体，动作灵活多样，可代替人工在高温和危险的作业区进行作业，并可根据工件的变化及运动流程的要求随时更改相关参数。关键词： 机械手 PLC 交流电机目录摘要 1引言 2第一章机械手机械结构31．1 传动机构31．2 机械手夹持器和机座的结构5第二章机械手PLC 及电机的应用82．1 PLC 简介 82．2 PLC 内部原理102．3 机械手 PLC 选择及参数122．4 机械手电机的选用13第三章机械手PLC 控制系统设计143．1 机械手的工艺过程143．2 PLC 控制系统16致答谢词22参考文献23引言在现代工业中，随着工业现代化的进一步发展, 自动化已经成为现代企业中的重要支柱 , 无人车间、无人生产流水线等等，已经随处可见。同时，现代生产中，存在着各种各样的生产环境，如高温、放射性、有毒气体、有害气体场合以及水下作业等，这些恶劣的生产环境不利于人工进行操作。工业机械手是近代自动控制领域中出现的一项新的技术，是现代控制理论与工业生产自动化实践相结合的产物，并以成为现代机械制造生产系统中的一个重要组成部分。工业机械手是提高生产过程自动化、改善劳动条件、提高产品质量和生产效率的有效手段之一。尤其在高温、高压、粉尘、噪声以及带有放射性和污染的场合，应用得更为广泛。在我国，近几年来也有较快的发展，并取得一定的效果，受到机械工业和铁路工业部门的重视。本课题拟开发物料搬运机械手，采用日本三菱公司的FX2N系列 PLC，对机械手的上下、左右以及抓取运动进行控制。该装置机械部分有滚珠丝杠、滑轨、机械抓手等；电气方面由交流电机、操作台等部件组成。我们利用可编程技术，结合相应的硬件装置，控制机械手完成各种动作。...
