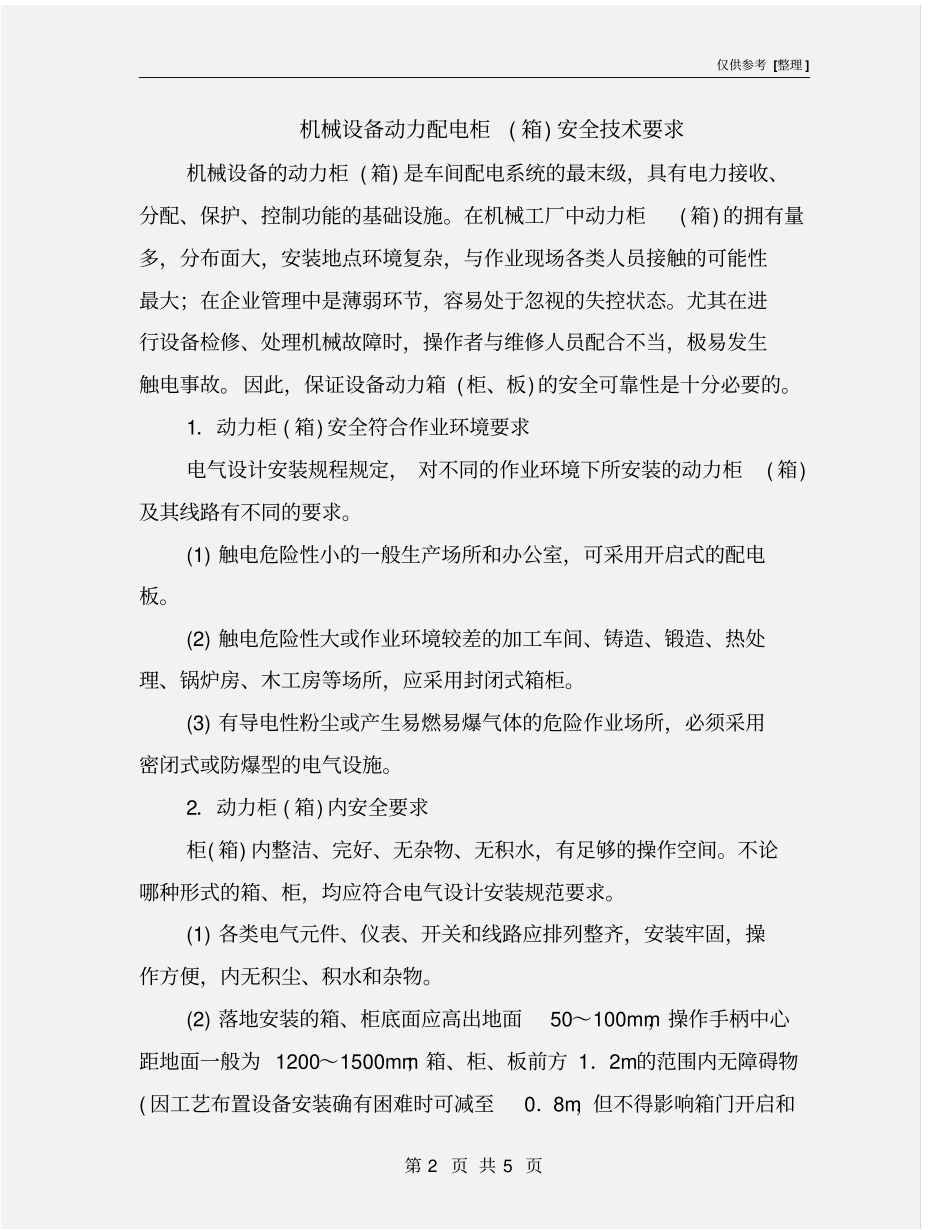

机械设备动力配电柜箱安全技术要求_第2页
2/5

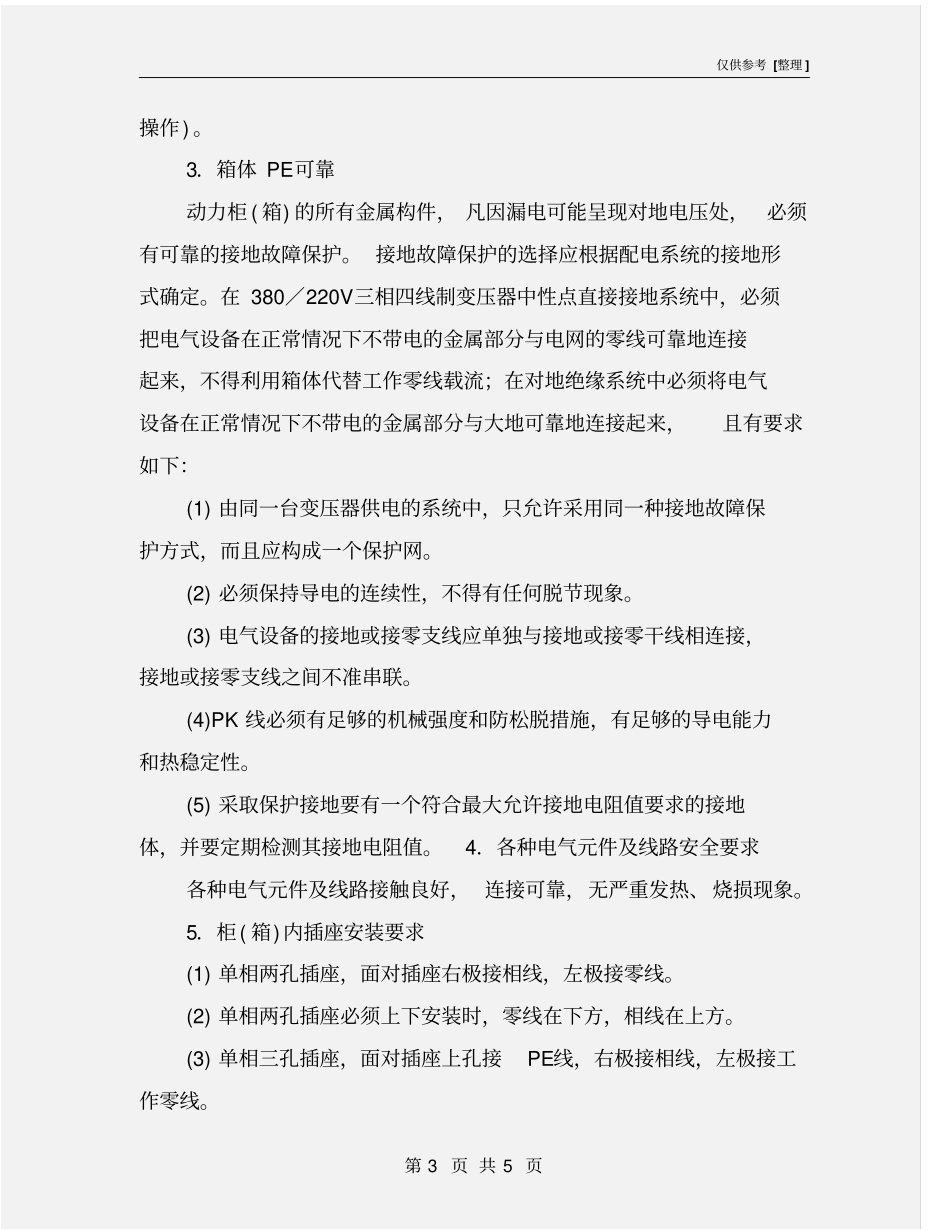

机械设备动力配电柜箱安全技术要求_第3页
3/5
仅供参考 [整理 ] 第 1 页 共 5 页安全管理文书机械设备动力配电柜 ( 箱) 安全技术要求日期: __________________单位: __________________仅供参考 [整理 ] 第 2 页 共 5 页机械设备动力配电柜( 箱) 安全技术要求机械设备的动力柜 ( 箱) 是车间配电系统的最末级,具有电力接收、分配、保护、控制功能的基础设施。在机械工厂中动力柜( 箱) 的拥有量多,分布面大,安装地点环境复杂,与作业现场各类人员接触的可能性最大;在企业管理中是薄弱环节,容易处于忽视的失控状态。尤其在进行设备检修、处理机械故障时,操作者与维修人员配合不当,极易发生触电事故。因此,保证设备动力箱 (柜、板)的安全可靠性是十分必要的。1.动力柜 ( 箱) 安全符合作业环境要求电气设计安装规程规定, 对不同的作业环境下所安装的动力柜( 箱)及其线路有不同的要求。(1) 触电危险性小的一般生产场所和办公室,可采用开启式的配电板。(2) 触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所,应采用封闭式箱柜。(3) 有导电性粉尘或产生易燃易爆气体的危险作业场所,必须采用密闭式或防爆型的电气设施。2.动力柜 ( 箱) 内安全要求柜( 箱) 内整洁、完好、无杂物、无积水,有足够的操作空间。不论哪种形式的箱、柜,均应符合电气设计安装规范要求。(1) 各类电气元件、仪表、开关和线路应排列整齐,安装牢固,操作方便,内无积尘、积水和杂物。(2) 落地安装的箱、柜底面应高出地面50~100mm,操作手柄中心距地面一般为 1200~1500mm;箱、柜、板前方 1.2m的范围内无障碍物( 因工艺布置设备安装确有困难时可减至0.8m,但不得影响箱门开启和仅供参考 [整理 ] 第 3 页 共 5 页操作) 。3.箱体 PE可靠动力柜 ( 箱) 的所有金属构件, 凡因漏电可能呈现对地电压处,必须有可靠的接地故障保护。 接地故障保护的选择应根据配电系统的接地形式确定。在 380/220V三相四线制变压器中性点直接接地系统中,必须把电气设备在正常情况下不带电的金属部分与电网的零线可靠地连接起来,不得利用箱体代替工作零线载流;在对地绝缘系统中必须将电气设备在正常情况下不带电的金属部分与大地可靠地连接起来,且有要求如下:(1) 由同一台变压器供电的系统中,只允许采用同一种接地故障保护方式,而且应构成一个保护网。(2) 必须保持导电的连续性,不得有任何脱节现象。(3) 电气设备的接地或...
