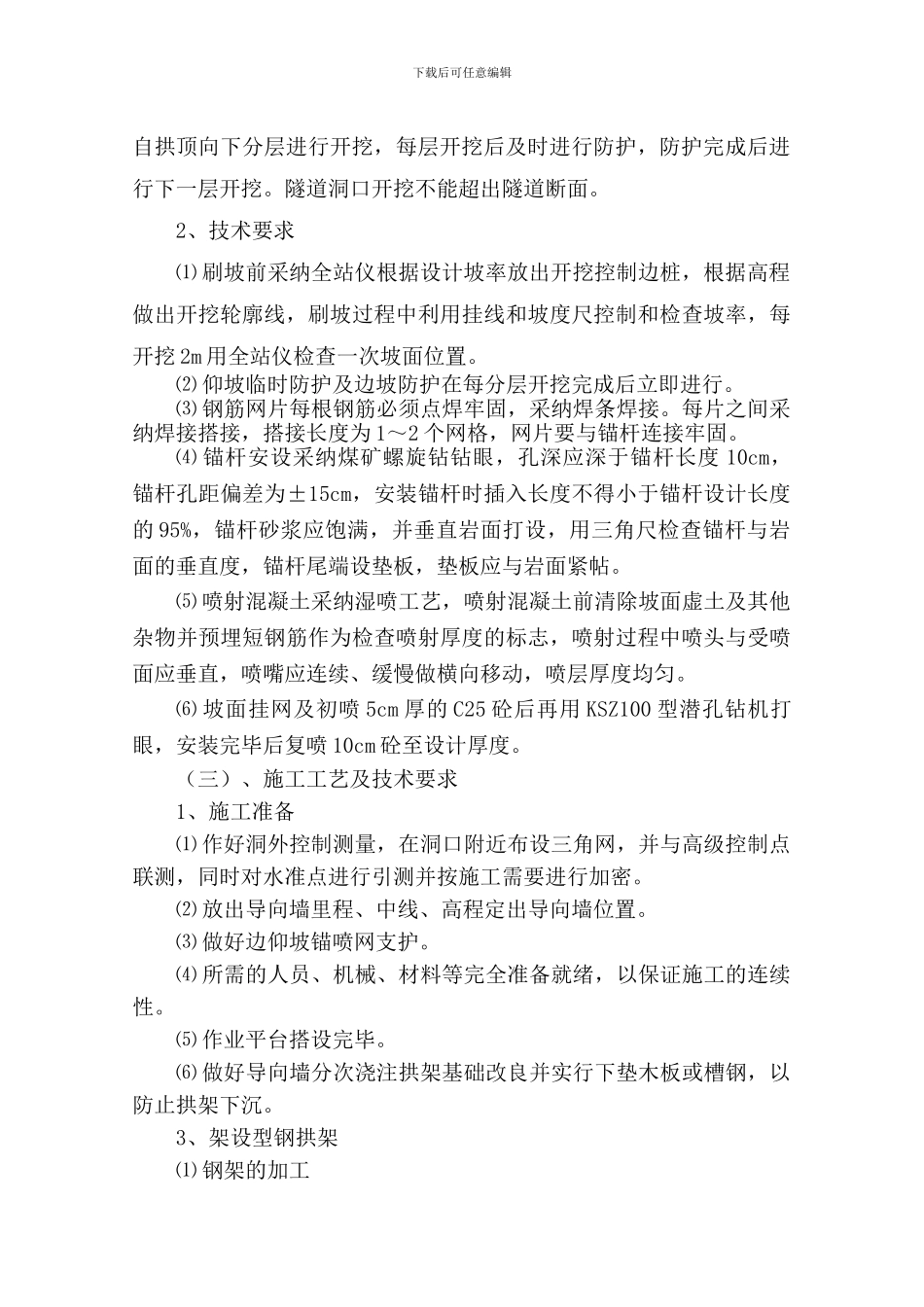

新安岭隧道进洞施工方案_第2页
2/6
新安岭隧道进洞施工方案_第3页
3/6
新安岭隧道左线景德镇端进洞施工方案一、工程概况新安岭隧道左线景德镇端洞口段里程 ZK98+411~ZK98+435,为强风化板岩,岩体呈块状~碎块状结构,岩体完整性差,围岩级别 IV级,其中一组节理 150°∠51°与洞轴线交角为 37°,节理裂隙发育,拱部及侧壁不稳,无支护坍塌。洞口段自然边坡坡脚﹥35°。洞口段采纳超前大管棚支护,初期支护采纳工字钢拱架支撑、锚网喷支护,施工进洞之前首先做好边坡防护和加固,尽量减少对围岩的扰动,做到“管超前、强支撑”以确保进洞安全。二、隧道洞口和明洞段及洞身段施工(一)、设计参数(1)开挖方式:隧道洞口先施工洞顶截水沟后,再按设计开挖并防护边仰坡。(2)洞口处边坡处理方式:临时边仰坡处理采纳喷、锚及挂网防护,φ22mm 早强砂浆锚杆长3 米,间距 120×120 cm,φ6.5 钢筋网间距 20×20cm, 10cm 厚 C25喷射混凝土,确保仰坡的稳定;永久性边、仰坡采纳挂网植草防护。(3)隧道进洞形式:隧道进洞施工先开挖台阶,进行锚网喷加固山体,然后施作套拱打设 φ108mm 超前大管棚,在管棚超前支护下,进行主洞开挖,根据具体地质围岩情况采纳台阶分部开挖法或单侧壁导坑施工方法(二)、进洞方案及工艺要求1、洞口方案明挖段隧道轮廓范围内采纳自上而下分层开挖,并预留 6m 长核心土作超前管棚操作平台,核心土两侧作成台阶状作为钢架支撑平台下载后可任意编辑自拱顶向下分层进行开挖,每层开挖后及时进行防护,防护完成后进行下一层开挖。隧道洞口开挖不能超出隧道断面。2、技术要求⑴ 刷坡前采纳全站仪根据设计坡率放出开挖控制边桩,根据高程做出开挖轮廓线,刷坡过程中利用挂线和坡度尺控制和检查坡率,每开挖 2m 用全站仪检查一次坡面位置。⑵ 仰坡临时防护及边坡防护在每分层开挖完成后立即进行。⑶ 钢筋网片每根钢筋必须点焊牢固,采纳焊条焊接。每片之间采纳焊接搭接,搭接长度为 1~2 个网格,网片要与锚杆连接牢固。⑷ 锚杆安设采纳煤矿螺旋钻钻眼,孔深应深于锚杆长度 10cm,锚杆孔距偏差为±15cm,安装锚杆时插入长度不得小于锚杆设计长度的 95%,锚杆砂浆应饱满,并垂直岩面打设,用三角尺检查锚杆与岩面的垂直度,锚杆尾端设垫板,垫板应与岩面紧帖。⑸ 喷射混凝土采纳湿喷工艺,喷射混凝土前清除坡面虚土及其他杂物并预埋短钢筋作为检查喷射厚度的标志,喷射过程中喷头与受喷面应垂直,喷嘴应连续、缓慢做横向移动,喷层厚度均匀。⑹ 坡面挂网及初喷 5cm...
