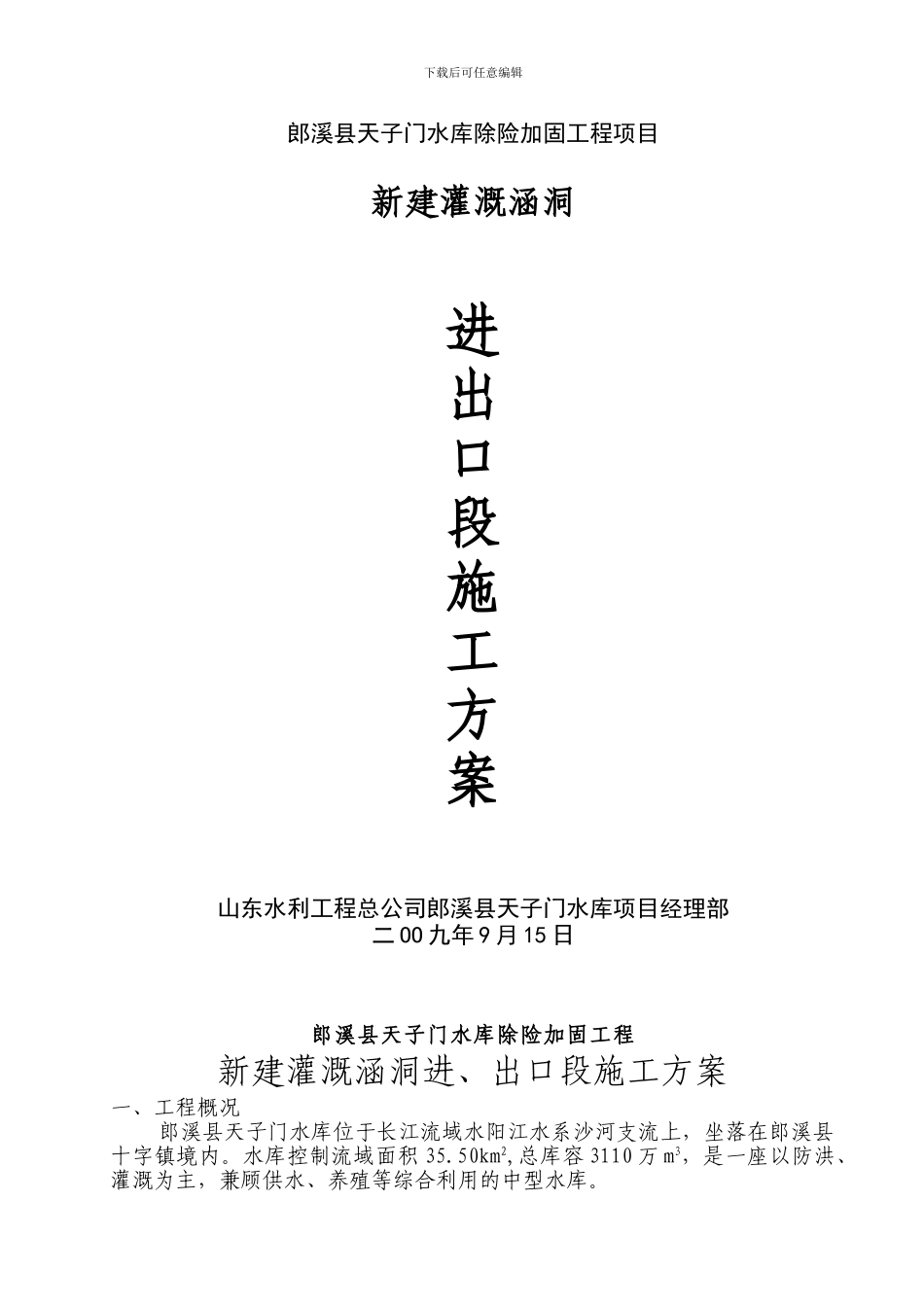

下载后可任意编辑郎溪县天子门水库除险加固工程项目新建灌溉涵洞 进出口段施工方案山东水利工程总公司郎溪县天子门水库项目经理部二 OO 九年 9 月 15 日郎溪县天子门水库除险加固工程新建灌溉涵洞进、出口段施工方案一、工程概况 郎溪县天子门水库位于长江流域水阳江水系沙河支流上，坐落在郎溪县十字镇境内
水库控制流域面积 35
50km2,总库容 3110 万 m3，是一座以防洪、灌溉为主，兼顾供水、养殖等综合利用的中型水库

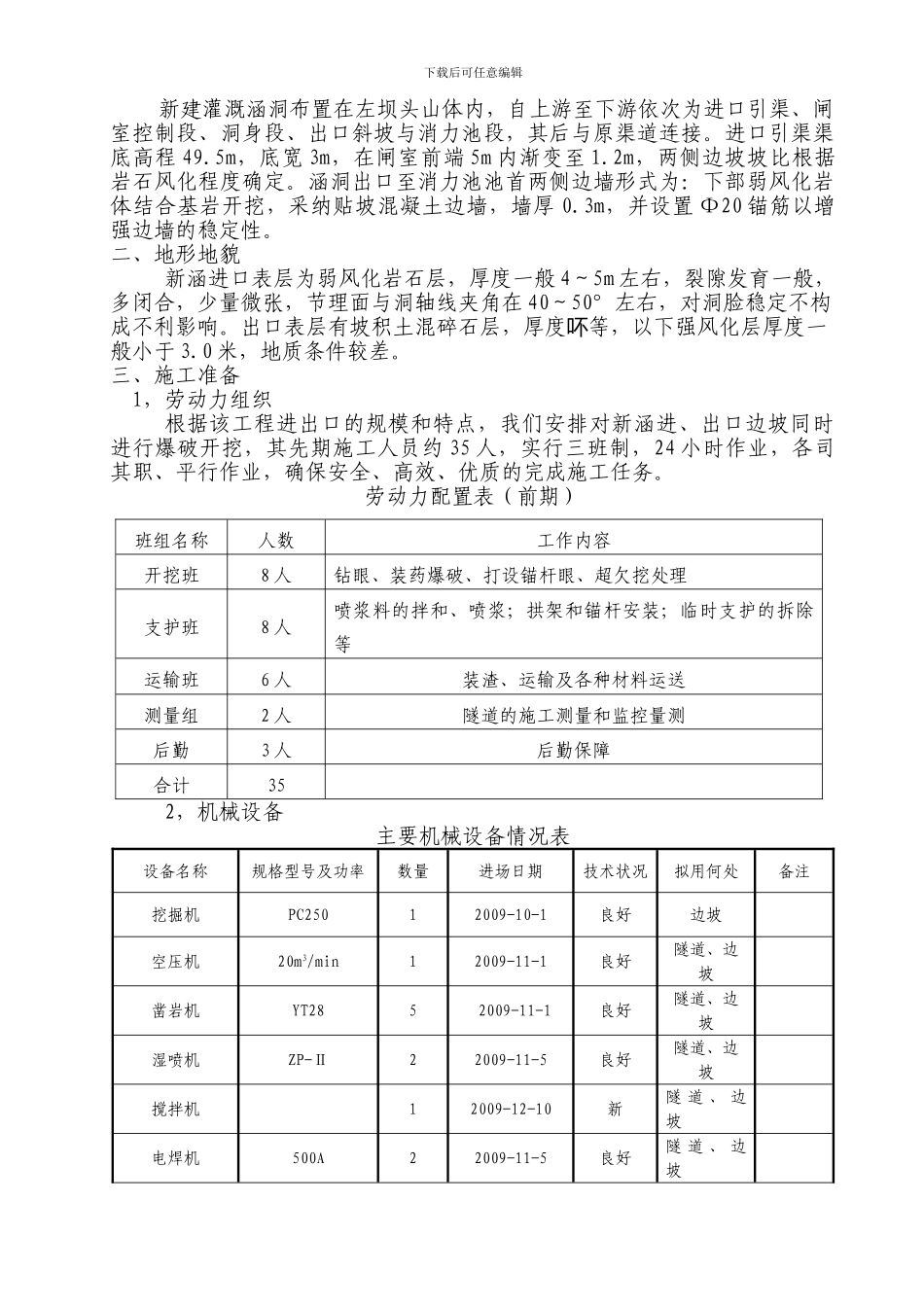

下载后可任意编辑 新建灌溉涵洞布置在左坝头山体内，自上游至下游依次为进口引渠、闸室控制段、洞身段、出口斜坡与消力池段，其后与原渠道连接
进口引渠渠底高程 49
5m，底宽 3m，在闸室前端 5m 内渐变至 1
2m，两侧边坡坡比根据岩石风化程度确定
涵洞出口至消力池池首两侧边墙形式为：下部弱风化岩体结合基岩开挖，采纳贴坡混凝土边墙，墙厚 0
3m，并设置 Φ20 锚筋以增强边墙的稳定性
二、地形地貌新涵进口表层为弱风化岩石层，厚度一般 4～5m 左右，裂隙发育一般，多闭合，少量微张，节理面与洞轴线夹角在 40～50°左右，对洞脸稳定不构成不利影响
出口表层有坡积土混碎石层，厚度等，以下强风化层厚度一吥般小于 3
0 米，地质条件较差
三、施工准备 1，劳动力组织根据该工程进出口的规模和特点，我们安排对新涵进、出口边坡同时进行爆破开挖，其先期施工人员约 35 人，实行三班制，24 小时作业，各司其职、平行作业，确保安全、高效、优质的完成施工任务
劳动力配置表（前期）班组名称人数工作内容开挖班8 人钻眼、装药爆破、打设锚杆眼、超欠挖处理支护班8 人喷浆料的拌和、喷浆；拱架和锚杆安装；临时支护的拆除等运输班6 人装渣、运输及各种材料运送测量组2 人隧道的施工测量和监控量测后勤3 人后勤保障合计352，机械设备主要机械设备情况表设备名称规格型号及功率数量进场日期技术
