新江湾城机电施工方案VIP免费

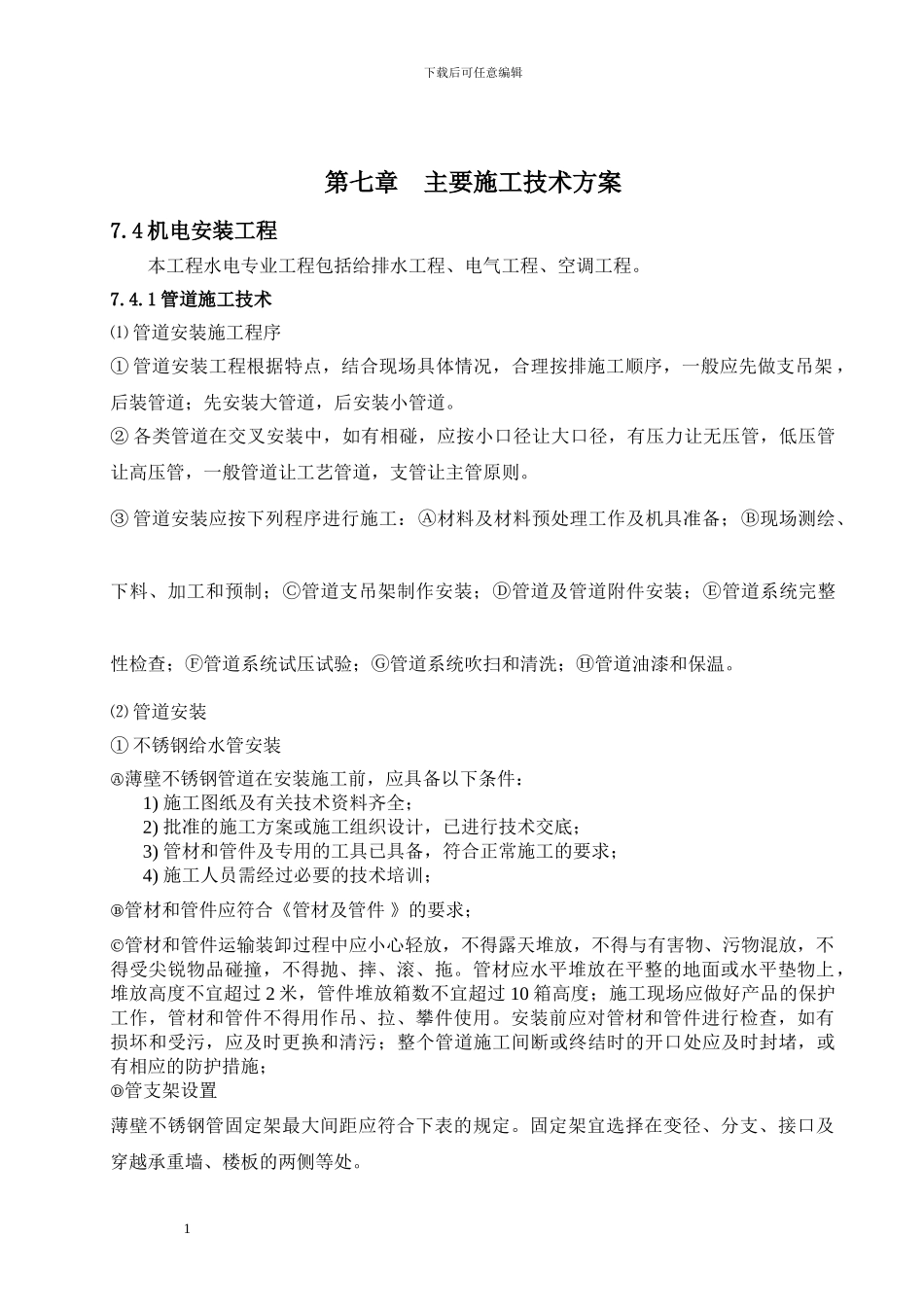

新江湾城机电施工方案_第1页
1/10
新江湾城机电施工方案_第2页
2/10
新江湾城机电施工方案_第3页
3/10
下载后可任意编辑第七章 主要施工技术方案7.4 机电安装工程本工程水电专业工程包括给排水工程、电气工程、空调工程。7.4.1 管道施工技术⑴ 管道安装施工程序 ① 管道安装工程根据特点,结合现场具体情况,合理按排施工顺序,一般应先做支吊架 ,后装管道;先安装大管道,后安装小管道。② 各类管道在交叉安装中,如有相碰,应按小口径让大口径,有压力让无压管,低压管让高压管,一般管道让工艺管道,支管让主管原则。③ 管道安装应按下列程序进行施工:Ⓐ材料及材料预处理工作及机具准备;Ⓑ现场测绘、下料、加工和预制;Ⓒ管道支吊架制作安装;Ⓓ管道及管道附件安装;Ⓔ管道系统完整性检查;Ⓕ管道系统试压试验;Ⓖ管道系统吹扫和清洗;Ⓗ管道油漆和保温。⑵ 管道安装① 不锈钢给水管安装Ⓐ薄壁不锈钢管道在安装施工前,应具备以下条件:1) 施工图纸及有关技术资料齐全; 2) 批准的施工方案或施工组织设计,已进行技术交底;3) 管材和管件及专用的工具已具备,符合正常施工的要求; 4) 施工人员需经过必要的技术培训;Ⓑ管材和管件应符合《管材及管件 》的要求;Ⓒ管材和管件运输装卸过程中应小心轻放,不得露天堆放,不得与有害物、污物混放,不得受尖锐物品碰撞,不得抛、摔、滚、拖。管材应水平堆放在平整的地面或水平垫物上,堆放高度不宜超过 2 米,管件堆放箱数不宜超过 10 箱高度;施工现场应做好产品的保护工作,管材和管件不得用作吊、拉、攀件使用。安装前应对管材和管件进行检查,如有损坏和受污,应及时更换和清污;整个管道施工间断或终结时的开口处应及时封堵,或有相应的防护措施;Ⓓ管支架设置薄壁不锈钢管固定架最大间距应符合下表的规定。固定架宜选择在变径、分支、接口及穿越承重墙、楼板的两侧等处。 1下载后可任意编辑公称通径(DN)垂直管道间距水平管道间距151800120020240018002524001800323000240040300024005030002400Ⓔ管道安装,管道最高点应设排气系统,最低点应设泄水装置,管网的横管应有 2-5%的坡度坡向泄水装置;管道穿越墙体、楼板和嵌墙暗敷时,应检查预留孔、槽的位置、标高和大小尺寸是否正确,预留孔、槽的尺寸可按下列规定: 预留孔尺寸宜比安装管外径大 50-100mm; 嵌墙暗敷管槽尺寸的深度比管外径大 30mm,宽度比管径大 100mm; 架空管顶上部净空不宜小于 200mm;Ⓕ管道在穿越墙体或楼板处,必须设置套管,如塑料套管,但穿插越屋面时应采纳金属套管,并做好防水措施。...
