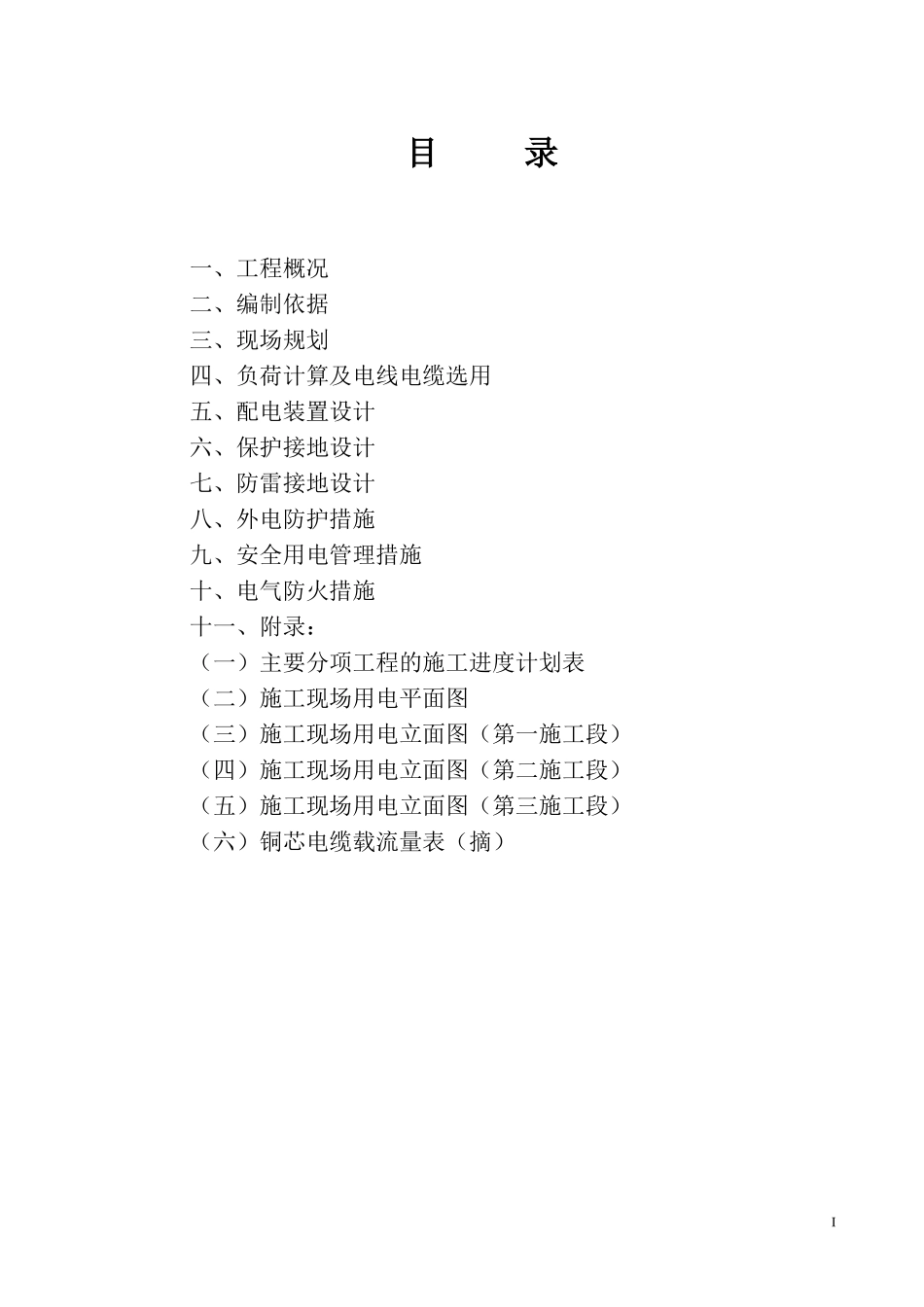

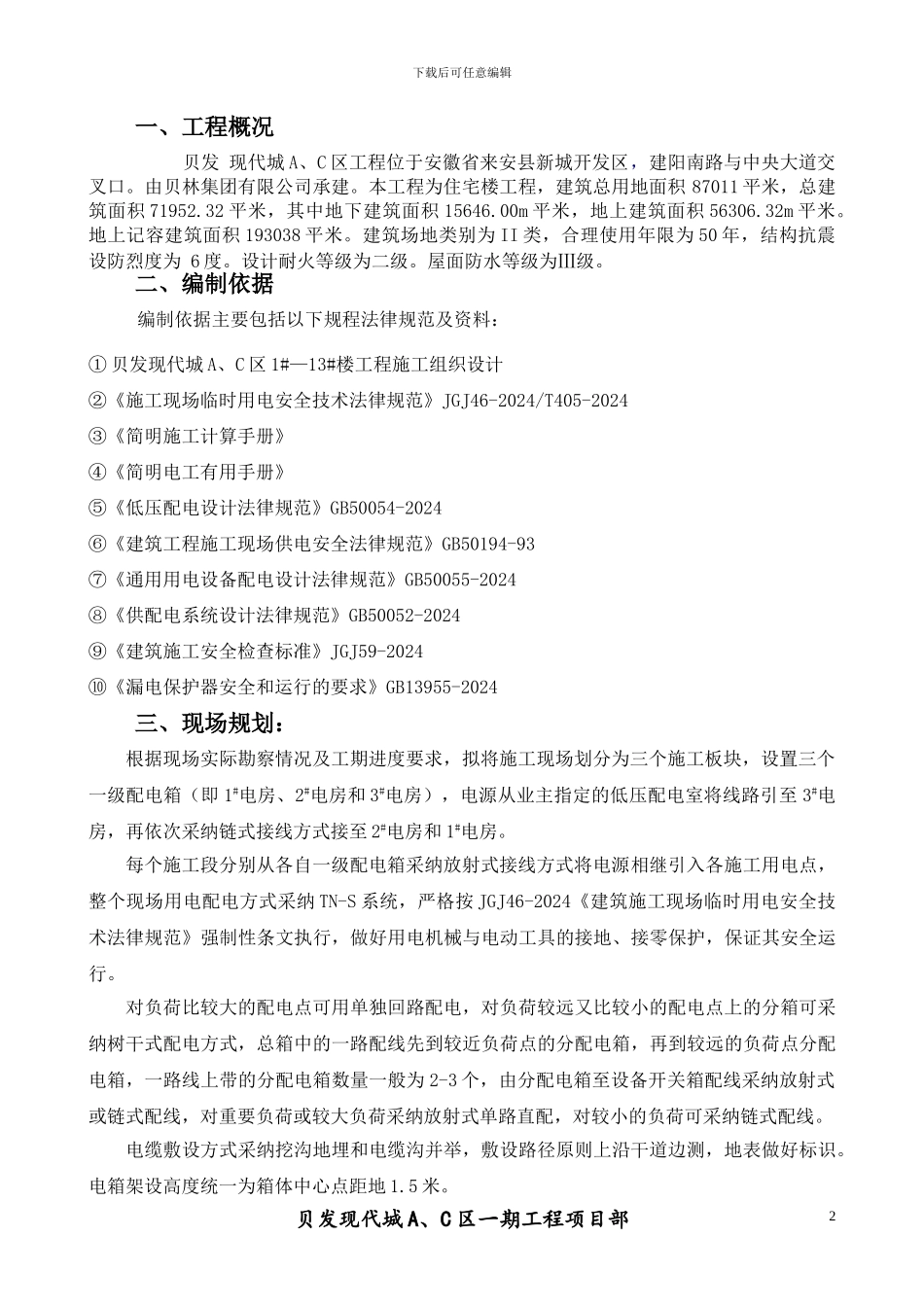

I 目 录一、工程概况二、编制依据三、现场规划四、负荷计算及电线电缆选用五、配电装置设计六、保护接地设计七、防雷接地设计八、外电防护措施九、安全用电管理措施十、电气防火措施十一、附录：（一）主要分项工程的施工进度计划表（二）施工现场用电平面图（三）施工现场用电立面图（第一施工段）（四）施工现场用电立面图（第二施工段）（五）施工现场用电立面图（第三施工段）（六）铜芯电缆载流量表（摘）2下载后可任意编辑一、工程概况 贝发 现代城 A、C 区工程位于安徽省来安县新城开发区，建阳南路与中央大道交叉口。由贝林集团有限公司承建。本工程为住宅楼工程，建筑总用地面积 87011 平米，总建筑面积 71952.32 平米，其中地下建筑面积 15646.00m 平米，地上建筑面积 56306.32m 平米。地上记容建筑面积 193038 平米。建筑场地类别为 II 类，合理使用年限为 50 年，结构抗震设防烈度为 6 度。设计耐火等级为二级。屋面防水等级为Ⅲ级。 二、编制依据编制依据主要包括以下规程法律规范及资料：① 贝发现代城 A、C 区 1#—13#楼工程施工组织设计②《施工现场临时用电安全技术法律规范》JGJ46-2024/T405-2024③《简明施工计算手册》④《简明电工有用手册》⑤《低压配电设计法律规范》GB50054-2024⑥《建筑工程施工现场供电安全法律规范》GB50194-93⑦《通用用电设备配电设计法律规范》GB50055-2024⑧《供配电系统设计法律规范》GB50052-2024⑨《建筑施工安全检查标准》JGJ59-2024⑩《漏电保护器安全和运行的要求》GB13955-2024三、现场规划：根据现场实际勘察情况及工期进度要求，拟将施工现场划分为三个施工板块，设置三个一级配电箱（即 1#电房、2#电房和 3#电房），电源从业主指定的低压配电室将线路引至 3#电房，再依次采纳链式接线方式接至 2#电房和 1#电房。每个施工段分别从各自一级配电箱采纳放射式接线方式将电源相继引入各施工用电点，整个现场用电配电方式采纳 TN-S 系统，严格按 JGJ46-2024《建筑施工现场临时用电安全技术法律规范》强制性条文执行，做好用电机械与电动工具的接地、接零保护，保证其安全运行。对负荷比较大的配电点可用单独回路配电，对负荷较远又比较小的配电点上的分箱可采纳树干式配电方式，总箱中的一路配线先到较近负荷点的分配电箱，再到较远的负荷点分配电箱，一路线上带的分配电箱数量一般为 2-3 个，由分配电箱至设备开关箱配线采纳放射式或链式配线，对重要负...
