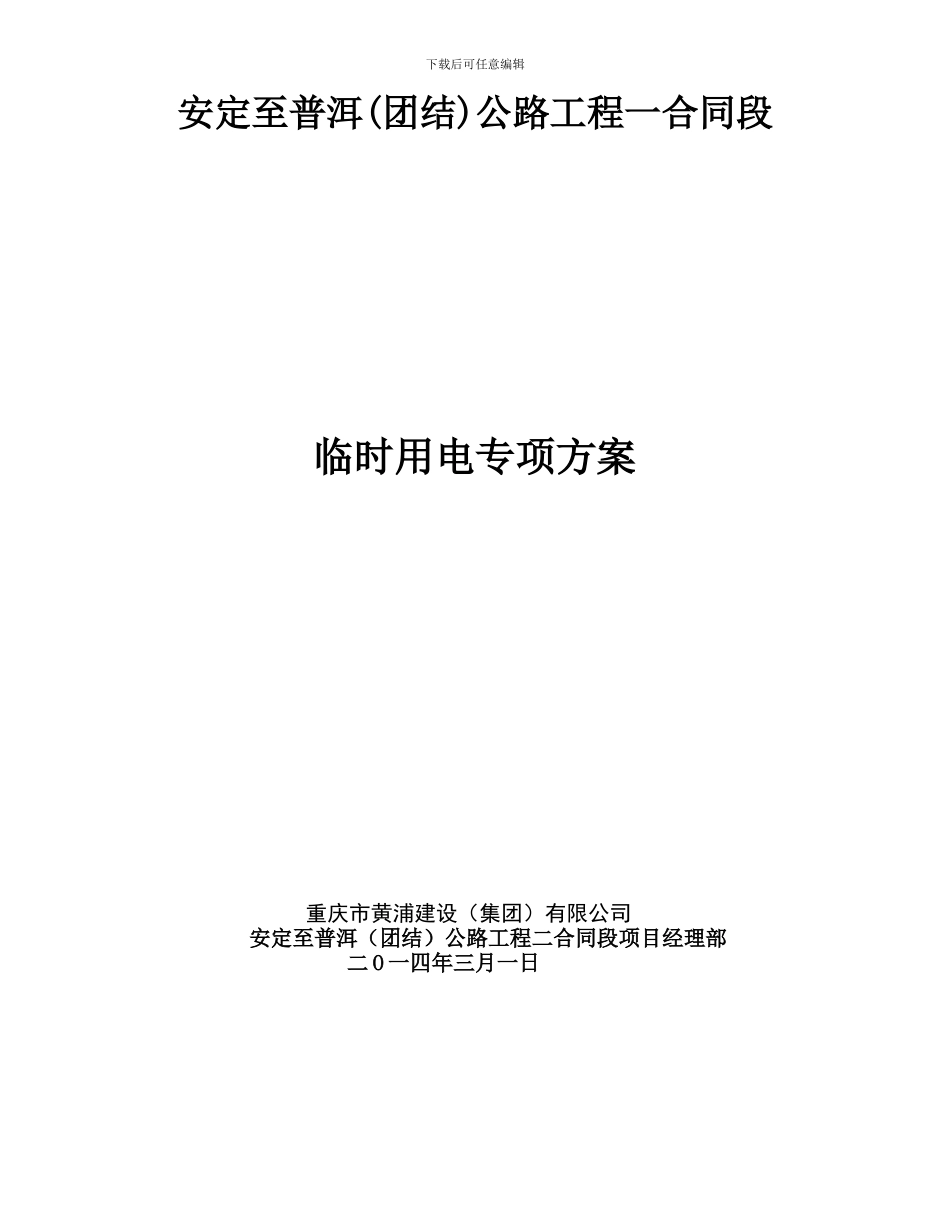

下载后可任意编辑安定至普洱(团结)公路工程一合同段临时用电专项方案重庆市黄浦建设（集团）有限公司安定至普洱（团结）公路工程二合同段项目经理部二 O 一四年三月一日下载后可任意编辑公路工程施工临时用电专项方案一、编制依据《低压配电设计法律规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全法律规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计法律规范》GB50055-93中国建筑工业出版社《供配电系统设计法律规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术法律规范》JGJ46-2024中国建筑工业出版社二、工程概况 安定至普洱（团结）公路工程第一合同段，安定至普洱（团结）公路工程一合同段位于普洱市景东县境内，设计为双向四车道高速公路，本合同段（一合同段）起点为K0+000,止于K4+800，路线全长9.042179KM（含连接线），主线按高速公路标准建设，设计行车速度80KM/h，景东连接线按一级公路标准建设，设计行车速度60KM/h.，计划工期30个月。三、施工现场临时用电的原则建筑施工现场临时用电的三项基本原则是：一是必须采纳TN-S接地、接零保护系统；二是必须采纳三级配电系统；三是必须采纳两级漏电保护和两道防线。1、TN-S系统TN-S接地、接零保护系统是指在施工用电工程中采纳具有专用保护零线、电源中性点直接接地的220/380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：1）电力变压器低压侧中性点直接接地，接地电阻值不大于4Ω。2）电力变压器低压侧共引出五条线，其中除引出三条分别为黄、绿、红的绝缘线相线（火线）外，尚须于变压器二次侧中性点接地处同时引出两条零线，一条叫做工作零线，另一条叫做保护零线。其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只作电气设备接零保护使用，即只用于联接电气设备正常情况下不带电的金属外壳、基座等。两种零线不得混用，为防止无意识混用，保护零线应采纳具有绿、黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别。同时，为保护接地、接零保护系统可靠，在整个施工现场的保护零线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω。2、三级配电结构采纳三级配电结构。所谓三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力，即由总配电箱（配电室内的配电柜）经分配电箱（负荷或若干用电设备相对集中处），到开工箱（用电设备处）分三个层次逐级配送电力。而开...
