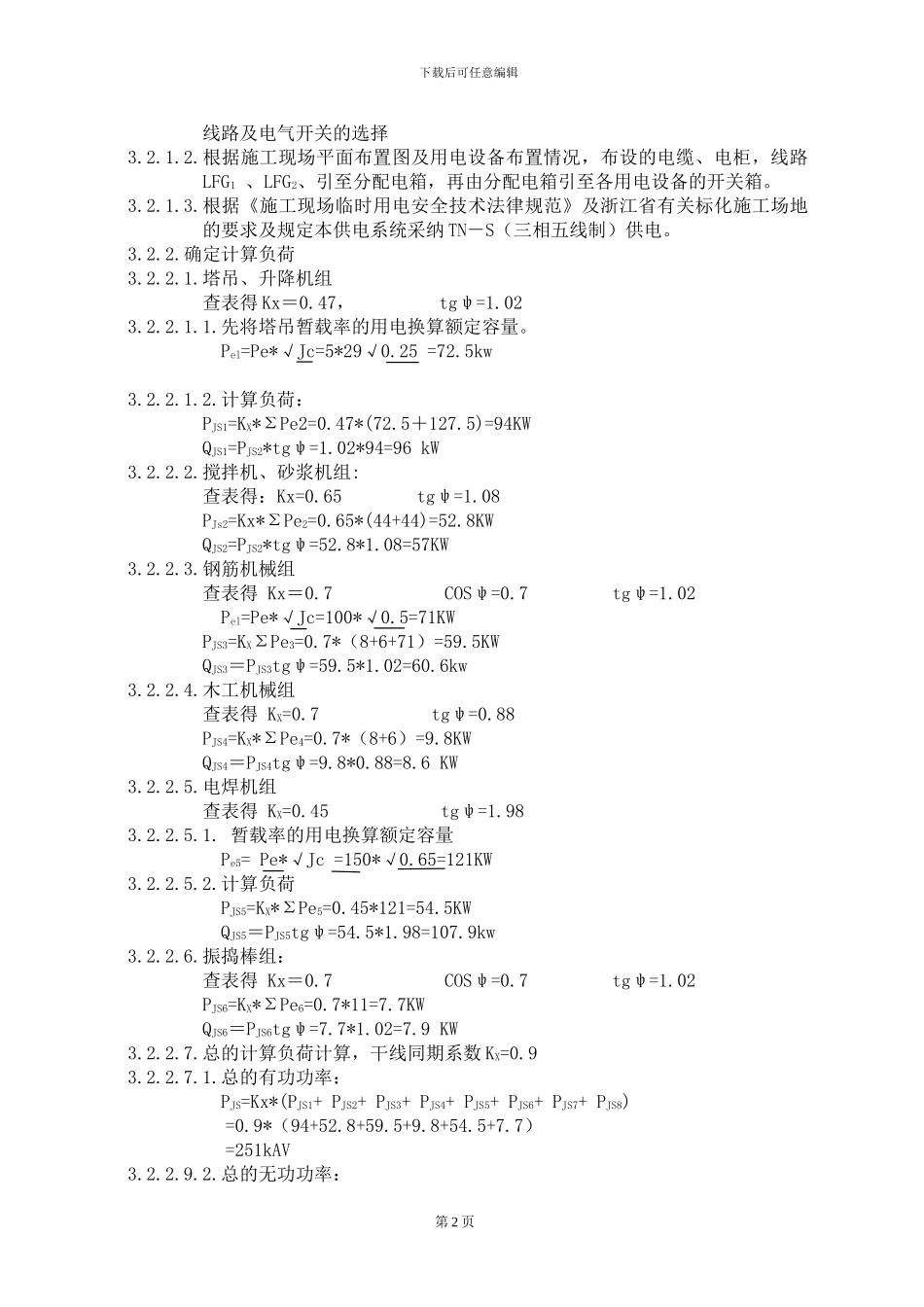

下载后可任意编辑1．工程概况本工程由沈阳国际汽配城 1~36#网点及 10 栋小高层组成，位于铁西区北二路与肇工街交界处东北角地块，总建筑面积为 240000 平方米。2．现场勘探及初步设计（1）本工程现场施工范围比较大，施工用电分部比较广，用电量也大，因此，现场甲方给我方提供二台 400KVA 变压器，座落在西面角。（2）根据本工程施工现场临时用电布置情况，配电室座落在西南面方向，现场主线使用三相五线制，线路电缆采纳预埋（预埋按临时施工用电法律规范敷设）。两台变压设置两台计量柜，分为南北区各一台，每台计量柜分出二台现场总配电箱，现场按南北大门的通道与东西大门通道分作四块施工场地，每块施工现场设置一台总配电箱，现场四台总配电箱的内部设置开关型号为一样，各施工机具用电从总柜引线到各分配电箱，再分到各开关箱，本设计参照安全施工法律规范执行，作负荷、计算及选择最大负荷进行验算。3.施工用电3.1.每区施工现场用电量统计表序号设备名称规格型号安装功率（KW）数量合计功率 KW备注1塔吊QTZ-63295145JC=40%2施工升降机TST-2007.517127．53钢筋切断机QJ40-14284钢筋弯曲机Wq-403265闪光对焊机VN-1-1001001100JC=50%需换算到 JC=100%6砼搅拌机350mL5.58447砂浆机VJ2-2005.58448电刨MB506B4289圆盘锯MJ10432611电焊机3501510150JC=100%需换算到 JC=65%12震动棒HZ-301.1101116室内外照明碘钨灯 20W日光灯高压水争荧光灯20*1.2=24W603.2.设计内容和步骤3.2.1.现场用电部署3.2.1.1.本工程业主已安装 2 台变压器，为 400KVA。施工现场设配电房 2 间，本设计只负责总配电柜以下的线路及电气开关的选择，本设计按北区施工用电第 1 页下载后可任意编辑线路及电气开关的选择3.2.1.2.根据施工现场平面布置图及用电设备布置情况，布设的电缆、电柜，线路LFG1 、LFG2、引至分配电箱，再由分配电箱引至各用电设备的开关箱。3.2.1.3.根据《施工现场临时用电安全技术法律规范》及浙江省有关标化施工场地的要求及规定本供电系统采纳 TN－S（三相五线制）供电。3.2.2.确定计算负荷3.2.2.1.塔吊、升降机组查表得 Kx＝0.47， tgψ=1.023.2.2.1.1.先将塔吊暂载率的用电换算额定容量。Pel=Pe*√Jc=5*29√0.25 =72.5kw3.2.2.1.2.计算负荷：PJS1=KX*ΣPe2=0.47*(72.5＋127.5)=94KW QJS1=PJS2*tgψ=1.02*94=96 kW3.2.2.2.搅拌机、砂浆机组:查表得：Kx=0.65 tgψ=1.08PJs2=Kx*ΣPe2=0.65*(44+44)=52.8KWQJS2=PJS2*tgψ=52.8...
