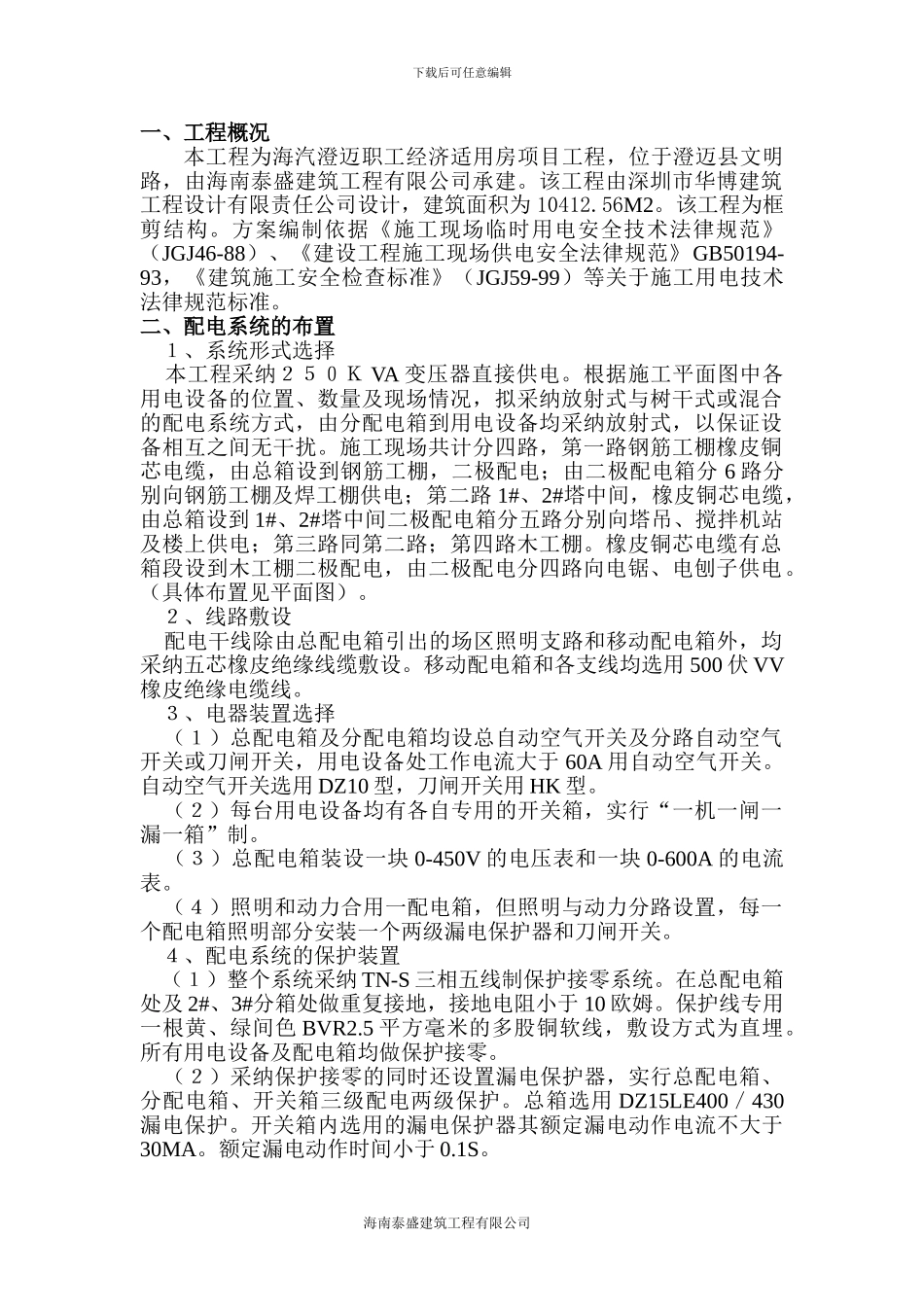

下载后可任意编辑海汽澄迈职工经济适用房工程临时施工用电方案编制单位：海南泰盛建筑工程有限公司编制人：审核人：审批人：编制日期：临时用电施工方案 海南泰盛建筑工程有限公司下载后可任意编辑一、工程概况本工程为海汽澄迈职工经济适用房项目工程，位于澄迈县文明路，由海南泰盛建筑工程有限公司承建。该工程由深圳市华博建筑工程设计有限责任公司设计，建筑面积为 10412.56M2。该工程为框剪结构。方案编制依据《施工现场临时用电安全技术法律规范》（JGJ46-88）、《建设工程施工现场供电安全法律规范》GB50194-93，《建筑施工安全检查标准》（JGJ59-99）等关于施工用电技术法律规范标准。二、配电系统的布置 １、系统形式选择 本工程采纳２５０Ｋ VA 变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况，拟采纳放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采纳放射式，以保证设备相互之间无干扰。施工现场共计分四路，第一路钢筋工棚橡皮铜芯电缆，由总箱设到钢筋工棚，二极配电；由二极配电箱分 6 路分别向钢筋工棚及焊工棚供电；第二路 1#、2#塔中间，橡皮铜芯电缆，由总箱设到 1#、2#塔中间二极配电箱分五路分别向塔吊、搅拌机站及楼上供电；第三路同第二路；第四路木工棚。橡皮铜芯电缆有总箱段设到木工棚二极配电，由二极配电分四路向电锯、电刨子供电。（具体布置见平面图）。 ２、线路敷设 配电干线除由总配电箱引出的场区照明支路和移动配电箱外，均采纳五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选用 500 伏 VV橡皮绝缘电缆线。 ３、电器装置选择 （１）总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于 60A 用自动空气开关。自动空气开关选用 DZ10 型，刀闸开关用 HK 型。 （２）每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。 （３）总配电箱装设一块 0-450V 的电压表和一块 0-600A 的电流表。 （４）照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。 ４、配电系统的保护装置 （１）整个系统采纳 TN-S 三相五线制保护接零系统。在总配电箱处及 2#、3#分箱处做重复接地，接地电阻小于 10 欧姆。保护线专用一根黄、绿间色 BVR2.5 平方毫米的多股铜软线，敷设方式为直埋。所有用电设备及配电箱均做保护接零。 （２）采纳保护接零的...
